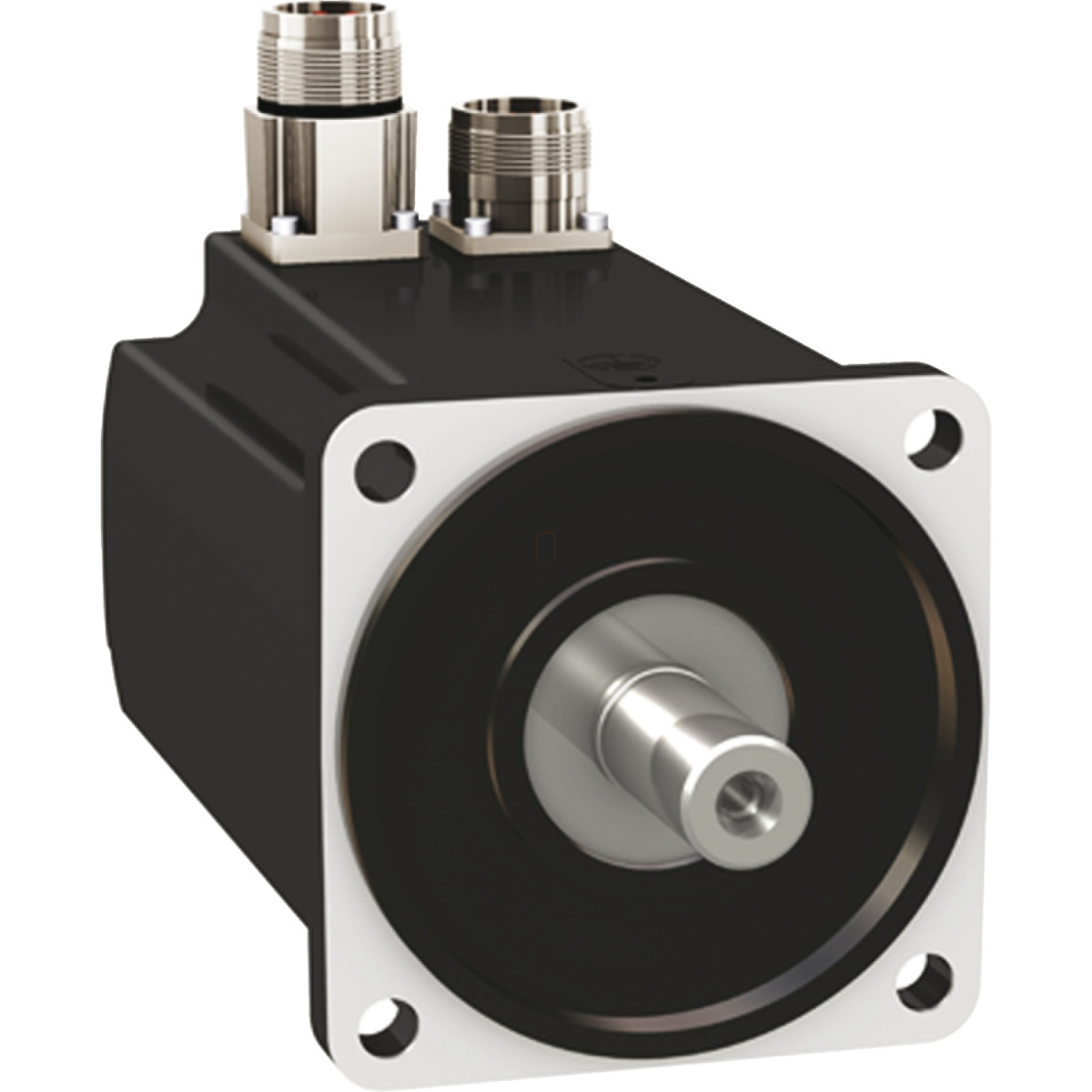

A Schneider Electric Lexium 32 sorozatú BMH1002P12F1A szervomotorja kiváló választás azoknak, akik nagy teljesítményre és precíz vezérlésre vágynak az ipari automatizálás és pozícionálási feladatok során. Ez a 100 mm méretű szervomotor ideálisan illeszkedik a Lexium 32 hajtáscsaládhoz, különösen az LXM32.D18N4 típusú hajtásokhoz, amelyekkel együtt teljes rendszert alkotva maximális teljesítményt nyújt.
A BMH1002P12F1A modell kiemelkedő műszaki paraméterekkel büszkélkedhet, amelyek lehetővé teszik a pontos és megbízható működést akár a legigényesebb alkalmazásoknál is. A motor 6000 rpm maximális mechanikai fordulatszámmal rendelkezik, ami kiváló válaszidőt biztosít gyors alkalmazásokhoz. A folyamatos nyomatéka 6,2 Nm, míg a csúcs nyomaték ennél lényegesen magasabb, 18,4 Nm, így jelentős terhelési csúcsokat is képes kezelni. A BMH1002P12F1A névleges kimeneti teljesítménye 1600 W, ami elegendő energiát biztosít a legtöbb ipari alkalmazáshoz. A névleges nyomaték 3,9 Nm, a névleges fordulatszám pedig 4000 rpm, ami ideális egyensúlyt teremt a teljesítmény és a precizitás között.
Ez a szervomotor egyedülálló tulajdonságokkal rendelkezik, amelyek kiemelik a versenytársak közül. A tengelyvég reteszes kialakítású, ami biztosítja a stabil és megbízható csatlakozást a hajtott egységekhez. Az IP54-es védettség megfelelő védelmet nyújt por és fröccsenő víz ellen, így a motor alkalmas olyan környezetben való működésre is, ahol enyhe szennyeződés vagy nedvesség fordulhat elő. A 131072 pont/fordulat × 4096 fordulat felbontású sebességvisszacsatolás rendkívül pontos pozícionálást tesz lehetővé, ami kritikus jelentőségű precíziós alkalmazásoknál. A BMH1002P12F1A tartófékkel is rendelkezik, ami 5,5 Nm tartónyomatékot biztosít, és garantálja a pozíció megtartását kikapcsolt állapotban vagy vészleállás esetén is. A motor nemzetközi szabványoknak megfelelő rögzítőperemmel és egyenes csatlakozókkal van ellátva, ami megkönnyíti a telepítést és a karbantartást.
A BMH1002P12F1A szervomotor műszaki adatai között számos fontos paramétert találunk, amelyek segítenek a megfelelő alkalmazási terület kiválasztásában. A motor nyomatékállandója 1,19 Nm/A 120 °C-on, a visszaható elektromotoros erő állandója pedig 77 V/krpm 120 °C-on. A motor 5 pólusú, a rotor tehetetlenségi nyomatéka 6,77 kg·cm². Az állórész ellenállása 1,51 Ohm 20 °C-on, az állórész induktivitása 4,12 mH 20 °C-on, az állórész villamos időállandója pedig 5 ms 20 °C-on. A motor képes különböző radiális erők kezelésére a fordulatszám függvényében: 990 N 1000 rpm-nél, 790 N 2000 rpm-nél, 690 N 3000 rpm-nél, 620 N 4000 rpm-nél és 580 N 5000 rpm-nél. A maximális axiális erő a radiális erő 0,2-szerese. A fék behúzási teljesítménye 12 W, a hűtés típusa természetes konvekció. A motor hossza 202,3 mm, a központosító gallér átmérője 95 mm, a központosító gallér mélysége 3,5 mm. A szerelőnyílások száma 4, a szerelőnyílások átmérője 9 mm, a szerelőnyílások körmérője 115 mm.
Schneider Electric Lexium 32 - BMH1002P12F1A -BMH szervomotor, 100 mm, max 1600 W, max 6000 rpm, 5,9 Nm, IP54, retesszel, 32 hajtáshoz műszaki adatok
Fő jellemzők
Készülék rövid neve: BMH
Termék vagy alkatrész típusa: Szervomotor
Maximális mechanikai fordulatszám: 6000 rpm
Folyamatos állónyomaték: 6,2 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
Folyamatos állónyomaték: 6,2 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Csúcs állónyomaték: 18,4 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
Csúcs állónyomaték: 18,4 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Névleges kimeneti teljesítmény: 1600 W LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
Névleges kimeneti teljesítmény: 1600 W LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Névleges nyomaték: 3,9 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
Névleges nyomaték: 3,9 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Névleges fordulatszám: 4000 rpm LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
Névleges fordulatszám: 4000 rpm LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Termékompatibilitás: LXM32.D18N4 400...480 V háromfázisú
Tengelyvég: Reteszes
IP védettségi fokozat: IP54 szabvány
Sebesség visszacsatolás felbontása: 131072 pont/fordulat x 4096 fordulat
Tartófék: Van
Rögzítési támogatás: Nemzetközi szabvány perem
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő adatok
Sorozat kompatibilitás: Lexium 32
Névleges tápfeszültség [Us]: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos állóáram: 5,04 A
Folyamatos teljesítmény: 2,36 W
Maximális áram Irms: 17,5 A LXM32.D18N4 esetén
Maximális tartós áram: 18,23 A
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 19 mm
Tengely hossz: 40 mm
Retesz szélesség: 30 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Tartó nyomaték: 5,5 N.m tartófék
Motor perem méret: 100 mm
Motor kötegek száma: 2
Nyomaték állandó: 1,19 N.m/A 120 °C-on
Ellenelektromotoros erő állandó: 77 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Rotor tehetetlenségi nyomatéka: 6,77 kg.cm²
Állórész ellenállás: 1,51 Ohm 20 °C-on
Állórész induktivitás: 4,12 mH 20 °C-on
Állórész villamos időállandó: 5 ms 20 °C-on
Maximális radiális erő Fr: 990 N 1000 rpm-nél
Maximális radiális erő Fr: 790 N 2000 rpm-nél
Maximális radiális erő Fr: 690 N 3000 rpm-nél
Maximális radiális erő Fr: 620 N 4000 rpm-nél
Maximális radiális erő Fr: 580 N 5000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Fék behúzási teljesítmény: 12 W
Hűtés típusa: Természetes konvekció
Hossz: 202,3 mm
Központosító gallér átmérő: 95 mm
Központosító gallér mélység: 3,5 mm
Szerelőnyílások száma: 4
Szerelőnyílások átmérő: 9 mm
Szerelőnyílások körátmérő: 115 mm
Nettó súly: 6,4 kg
Méretezési referencia: BMH1002P
Hálózati fázisok száma: 3
Szöghiba [szögfok]: 1,4 °
Réz hőmérséklet meleg: 135 °C
Mágnes hőmérséklet meleg: 100 °C
Mágnes szobahőmérséklet: 20 °C
