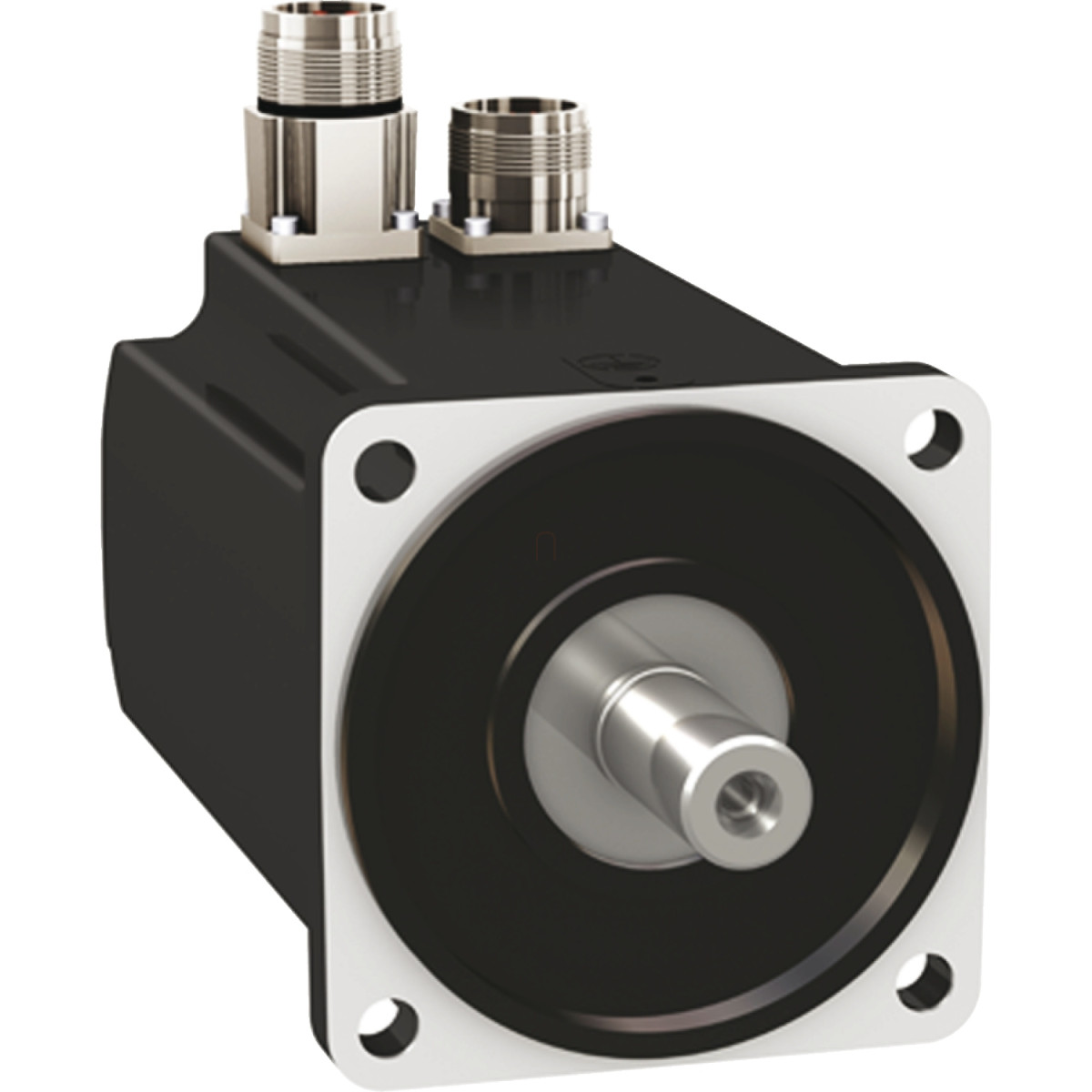

A Schneider Electric BMH1002P11F1A szervomotor a Lexium 32 termékcsalád kiemelkedő teljesítményű tagja, amely precíz és megbízható működést biztosít az ipari automatizálás és vezérlés területén. Ez a high-end szervomotor tökéletes választás olyan alkalmazásokhoz, ahol a pontos pozicionálás, magas fordulatszám és kiváló nyomatékértékek elengedhetetlenek.
A BMH1002P11F1A modell maximális mechanikai fordulatszáma 6000 rpm, ami lehetővé teszi a rendkívül gyors műveletvégzést. A motor névleges teljesítménye 1600 W a LXM32.D18N4 szervovezérlővel párosítva 400 V vagy 480 V háromfázisú tápellátás mellett. Az állandó leállási nyomaték értéke 6,2 Nm, míg a csúcs leállási nyomaték ennél jóval magasabb, 18,4 Nm, ami kiváló dinamikus teljesítményt biztosít. A névleges fordulatszám 4000 rpm, névleges nyomatéka pedig 3,9 Nm - ezek az értékek mind 6 A áram mellett értendők.
A motor IP54-es védettséggel rendelkezik, így kiválóan ellenáll a pornak és a fröccsenő víznek, ami megbízható működést garantál még kihívásokkal teli ipari környezetekben is. A sebességvisszacsatolás felbontása rendkívül magas, 131072 pont/fordulat, ami a 128 bites enkódernek köszönhető. Ez biztosítja a különlegesen precíz pozicionálást és sebesség-szabályozást. A visszacsatolás típusa Single turn SinCos Hiperface, amely professzionális vezérlési alkalmazásokhoz ideális.
A BMH1002P11F1A szervomotor további előnye a beépített fékezési funkció, ami biztonságos leállást tesz lehetővé 5,5 Nm tartó nyomatékkal. A motor reteszelt tengelyvéggel rendelkezik, amely 19 mm átmérőjű és 40 mm hosszú. A retesz szélessége 30 mm. Az elektromos csatlakozás egyenes csatlakozókkal történik, de a motor elérhető elfordítható szögcsatlakozós változatban is. A motor nemzetközi szabvány szerinti peremmel szerelhető, ami megkönnyíti az integrálást különböző rendszerekbe.
A műszaki paraméterek között említésre méltó a 1,19 Nm/A nyomaték állandó (120 °C-on), valamint a 77 V/krpm ellenelektromos erő állandó (szintén 120 °C-on). A rotor tehetetlensége 6,77 kg.cm², ami gyors gyorsulást és lassulást tesz lehetővé. Az állórész ellenállása 1,51 Ohm 20 °C-on, az állórész induktivitása pedig 4,12 mH. A hűtés természetes konvekcióval történik, ami csendes működést és megbízhatóságot biztosít. A szervomotor össztömege 6,4 kg, teljes hossza 202,3 mm (fékkel szerelt változatnál). A motor 5 pólussal rendelkezik, és maximális radiális ereje 990 N 1000 rpm-nél, ami a fordulatszám növekedésével csökken. A BMH1002P11F1A tökéletes kompatibilitást mutat a Lexium 32 hajtáscsaláddal, különösen a LXM32.D18N4 modellel, amely 400-480 V közötti háromfázisú táplálással működik.
Schneider Electric Lexium 32 - BMH1002P11F1A -BMH szervomotor, 100 mm, max 1600 W, max 6000 rpm, 5,9 Nm, IP54, retesszel, 32 hajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai fordulatszám: 6000 rpm
Folyamatos leállási nyomaték: 6,2 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
Folyamatos leállási nyomaték: 6,2 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Csúcs leállási nyomaték: 18,4 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
Csúcs leállási nyomaték: 18,4 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Névleges kimeneti teljesítmény: 1600 W LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
Névleges kimeneti teljesítmény: 1600 W LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Névleges nyomaték: 3,9 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
Névleges nyomaték: 3,9 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Névleges fordulatszám: 4000 rpm LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
Névleges fordulatszám: 4000 rpm LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Termék kompatibilitás: LXM32.D18N4 400...480 V háromfázisú esetén
Tengelyvég: Reteszelt
IP védettségi fokozat: IP54 szabvány
Sebesség-visszacsatolás felbontása: 131072 pont/fordulat
Tartófék: Van
Szerelési támogatás: Nemzetközi szabvány perem
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő adatok
Sorozat kompatibilitás: Lexium 32
Névleges tápfeszültség: 480 V
Hálózat fázisszáma: Három fázis
Folyamatos leállási áram: 5,04 A
Folyamatos teljesítmény: 2,36 W
Maximális áram Irms: 17,5 A LXM32.D18N4 esetén
Maximális állandó áram: 18,23 A
Második tengely: Második tengelyvég nélkül
Tengelyátmérő: 19 mm
Tengelyhossz: 40 mm
Retesz szélessége: 30 mm
Visszacsatolás típusa: Single turn SinCos Hiperface
Műszaki paraméterek
Tartó nyomaték: 5,5 N.m tartófék
Motor perem mérete: 100 mm
Motor rétegek száma: 2
Nyomaték állandó: 1,19 N.m/A 120 °C-on
Ellenelektromos erő állandó: 77 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Rotor tehetetlensége: 6,77 kg.cm²
Állórész ellenállása: 1,51 Ohm 20 °C-on
Állórész induktivitása: 4,12 mH 20 °C-on
Állórész elektromos időállandója: 5 ms 20 °C-on
Maximális radiális erő Fr: 990 N 1000 rpm-nél
Maximális radiális erő Fr: 790 N 2000 rpm-nél
Maximális radiális erő Fr: 690 N 3000 rpm-nél
Maximális radiális erő Fr: 620 N 4000 rpm-nél
Maximális radiális erő Fr: 580 N 5000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Fék behúzási teljesítménye: 12 W
Hűtés típusa: Természetes konvekció
Hossz: 202,3 mm
Központosító gallér átmérője: 95 mm
Központosító gallér mélysége: 3,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 9 mm
Rögzítő furatok körátmérője: 115 mm
Nettó tömeg: 6,4 kg
Méretezési referencia: BMH1002P
Hálózat fázisszáma: 3
Pontossági hiba [szögben]: 1,4 °
Réz hőmérséklet forró: 135 °C
Mágnes hőmérséklet forró: 100 °C
Mágnes hőmérséklet szobahőmérséklet: 20 °C
