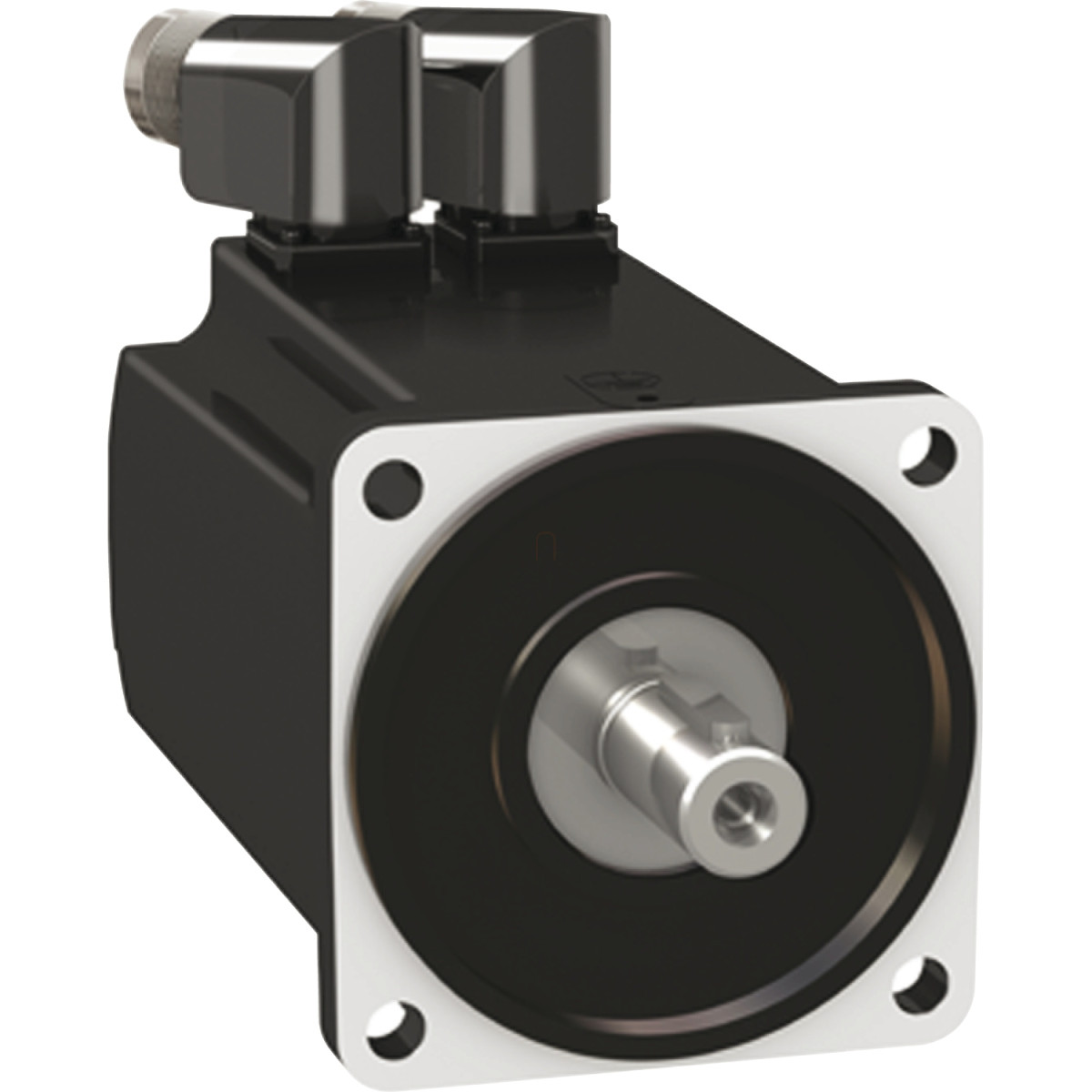

A Schneider Electric BMH1002P11A2A típusú szervomotor a Lexium 32 termékcsalád részeként kiváló megoldást kínál a precíz mozgásvezérlést igénylő ipari alkalmazásokhoz. Ez a kompakt kialakítású, nagy teljesítményű motor ideális választás olyan automatizálási feladatokhoz, ahol a pontos pozicionálás és a megbízható működés alapkövetelmény.
A BMH1002P11A2A szervomotor maximális mechanikai fordulatszáma 6000 rpm, ami kiemelkedő sebességtartományt biztosít különböző ipari alkalmazásokhoz. A motor nominális teljesítménye 1600 W, amely ideális komplex gépek mozgatásához. A motor állandó nyomatéka 6,2 Nm, míg csúcsnyomatéka elérheti a 18,4 Nm-t is, ami kiváló dinamikus tulajdonságokat biztosít gyorsulásos és fékezéses műveletekhez. A nominális nyomaték 3,9 Nm, nominális fordulatszám pedig 4000 rpm. A BMH1002P11A2A kompatibilis a LXM32.D18N4 hajtással 400-480 V háromfázisú táplálás mellett, így rugalmasan illeszthető különböző vezérlő rendszerekhez.
A motor tengelyvége reteszes kialakítású, ami megkönnyíti a különböző hajtáselemek (fogaskerekek, szíjtárcsák) rögzítését és a nyomatékátvitelt. A tengely átmérője 19 mm, hossza 40 mm, a retesz szélessége pedig 30 mm. A motor nem rendelkezik tartófékkel, így olyan alkalmazásokhoz ideális, ahol nincs szükség álló helyzetben történő pozíciótartásra, vagy ezt a funkciót a rendszer más elemei biztosítják. A motor IP54-es védettséggel rendelkezik, ami megfelelő védelmet nyújt por és fröccsenő víz ellen, így alkalmas ipari környezetben történő használatra. A visszacsatolást egy egyfordulatos SinCos Hiperface enkóder biztosítja, amely kiemelkedő, 131072 pont/fordulat felbontással rendelkezik, ami rendkívül pontos pozicionálást tesz lehetővé.
A motor további műszaki adatai közé tartozik a motorperem mérete (100 mm), a motorstackok száma (2), a nyomatékkonstans (1,19 Nm/A 120 °C-on), a visszaindukált feszültség konstans (77 V/krpm 120 °C-on), a motor pólusainak száma (5,0), a rotor tehetetlenségi nyomatéka (6,28 kg.cm²), valamint az állórész ellenállása (1,51 Ohm 20 °C-on) és induktivitása (4,12 mH 20 °C-on). Az állórész elektromos időállandója 5 ms 20 °C-on. A motor természetes konvekcióval hűl, teljes hossza 160,6 mm. A motor centírozó gallérjának átmérője 95 mm, mélysége 3,5 mm, a rögzítőfuratok száma 4, átmérőjük 9 mm, a furatkör átmérője pedig 115 mm. A BMH1002P11A2A forgatható derékszögű csatlakozókkal van ellátva, ami megkönnyíti a kábelezést különböző beépítési helyzetekben.
Schneider Electric Lexium 32 - BMH1002P11A2A -BMH szervomotor, 100 mm, max 1600 W, max 6000 rpm, 5,9 Nm, IP54, retesszel, 32 hajtáshoz műszaki adatok
Általános jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai fordulatszám: 6000 rpm
Állandó leállítási nyomaték: 6,2 N.m (LXM32.D18N4 esetén 6 A, 400 V, háromfázisú)
Csúcs leállítási nyomaték: 18,4 N.m (LXM32.D18N4 esetén 6 A, 400 V, háromfázisú)
Névleges kimeneti teljesítmény: 1600 W (LXM32.D18N4 esetén 6 A, 400 V, háromfázisú)
Névleges nyomaték: 3,9 N.m (LXM32.D18N4 esetén 6 A, 400 V, háromfázisú)
Névleges fordulatszám: 4000 rpm (LXM32.D18N4 esetén 6 A, 400 V, háromfázisú)
Termék kompatibilitás: LXM32.D18N4 400...480 V háromfázisú
Tengely vég: Reteszes
IP védettségi fokozat: IP54 szabvány
Sebesség-visszacsatolás felbontása: 131072 pont/fordulat
Tartófék: Nélkül
Rögzítési támogatás: Nemzetközi szabványos karima
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Kiegészítő adatok
Termékcsalád kompatibilitás: Lexium 32
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Három fázis
Állandó leállítási áram: 5,04 A
Folyamatos teljesítmény: 2,36 W
Maximális áram Irms: 17,5 A (LXM32.D18N4 esetén)
Maximális állandó áram: 18,23 A
Második tengely: Második tengely vég nélkül
Tengely átmérő: 19 mm
Tengely hossz: 40 mm
Retesz szélesség: 30 mm
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Mechanikai jellemzők
Motor perem mérete: 100 mm
Motor stackek száma: 2
Nyomaték konstans: 1,19 N.m/A 120 °C-on
Visszaindukált feszültség konstans: 77 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Rotor tehetetlenség: 6,28 kg.cm²
Állórész ellenállás: 1,51 Ohm 20 °C-on
Állórész induktivitás: 4,12 mH 20 °C-on
Állórész elektromos időállandó: 5 ms 20 °C-on
Maximális radiális erő Fr: 990 N 1000 rpm-nél, 790 N 2000 rpm-nél, 690 N 3000 rpm-nél, 620 N 4000 rpm-nél, 580 N 5000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Hossz: 160,6 mm
Centírozó gallér átmérője: 95 mm
Centírozó gallér mélysége: 3,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 9 mm
Rögzítőfuratok körátmérője: 115 mm
Nettó súly: 4,92 kg
Méretezési referencia: BMH1002P
Szöghiba: 1,4 °
