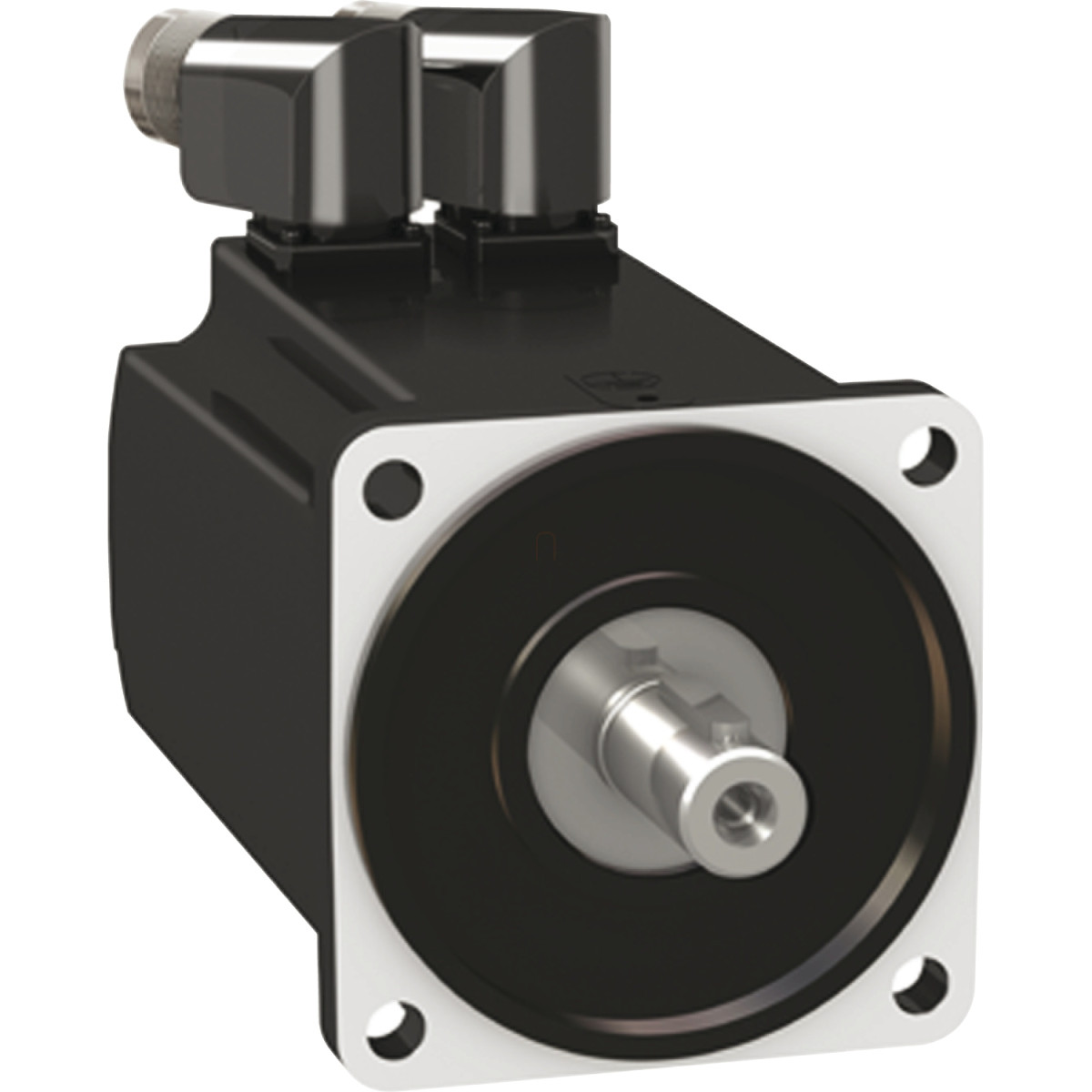

A Schneider Electric Lexium 32 szervomotor családjába tartozó BMH1002P06F2A egy kimagasló teljesítményű, precíziós ipari hajtás, amely ideális automatizálási és mozgatási feladatokhoz, ahol pontos nyomaték és sebesség szabályozás szükséges. Ez a modell a BMH sorozat részeként egyesíti a megbízhatóságot és a magas teljesítményt, miközben megfelelő védelmet biztosít ipari környezetben való használathoz.
A BMH1002P06F2A szervomotor 6,2 Nm folyamatos állónyomatékkal és 18,4 Nm csúcsnyomatékkal rendelkezik, ami lehetővé teszi a nagy pontosságú és dinamikus alkalmazásokat. Maximális mechanikai sebessége 6000 rpm, ami széles felhasználási területet biztosít különböző ipari alkalmazásokhoz. A motor 1600 W névleges kimenő teljesítménnyel és 3,9 Nm névleges nyomatékkal működik 4000 rpm névleges fordulatszámon. A motor kifejezetten a Lexium 32 meghajtócsalád LXM32.D18N4 típusú meghajtóival való használatra lett optimalizálva, 400-480 V háromfázisú tápellátással.
A BMH1002P06F2A sima tengelyvéggel rendelkezik, ami lehetővé teszi a különböző hajtásátviteli elemek egyszerű felszerelését. A tengely átmérője 19 mm, hossza 40 mm, így kompatibilis a standard ipari hajtáselemekkel. A motor IP54-es védettségi fokozattal rendelkezik, ami megfelelő védelmet nyújt por és freccsenő víz ellen, ezáltal alkalmassá téve változatos ipari környezetben való használatra. A fék funkció az alkalmazásokban biztonsági célokat szolgál, és 5,5 Nm tartónyomatékot biztosít, ami segít a pozíció pontos megtartásában kikapcsolt állapotban is. A visszacsatolásért egy nagy pontosságú, 32768 pontos felbontású egyfordulatos SinCos Hiperface jeladó felel, ami pontos pozícionálást tesz lehetővé.
A motor természetes konvekcióval hűtött, és nemzetközi szabvány szerinti peremes rögzítéssel rendelkezik, a perem átmérője 100 mm, négy 9 mm-es rögzítőfurattal 115 mm-es körön. Forgatható, derékszögű csatlakozóval szerelték, ami megkönnyíti a kábelezést különböző szerelési helyzetekben. A motor további műszaki paraméterei között szerepel az 1,19 N.m/A nyomatékállandó, 77 V/krpm ellenelektromotorerő-állandó 120 °C-on, 1,51 Ohm állórész ellenállás és 4,12 mH állórész induktivitás 20 °C-on, 5 ms állórész villamos időállandó, valamint 6,77 kg.cm² forgórész tehetetlenségi nyomaték. Ez a modell különösen ajánlott precíziós pozicionálást, állandó nyomatékot vagy sebességet igénylő alkalmazásokhoz, mint például csomagológépek, adagoló rendszerek, koordinált mozgásszabályozást igénylő alkalmazások vagy bármilyen más ipari automatizálási feladat, ahol a megbízhatóság és a pontosság elengedhetetlen.
Schneider Electric Lexium 32 - BMH1002P06F2A -BMH szervomotor, 100 mm, max 1600 W, max 6000 rpm, 5,9 Nm, IP54, retesz nélkül, 32 hajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BMH
Termék vagy alkatrész típusa: Szervomotor
Maximális mechanikai sebesség: 6000 rpm
Folyamatos állónyomaték: 6,2 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú tápnál
Folyamatos állónyomaték: 6,2 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú tápnál
Csúcs állónyomaték: 18,4 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú tápnál
Csúcs állónyomaték: 18,4 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú tápnál
Névleges kimenő teljesítmény: 1600 W LXM32.D18N4 esetén 6 A, 400 V, háromfázisú tápnál
Névleges kimenő teljesítmény: 1600 W LXM32.D18N4 esetén 6 A, 480 V, háromfázisú tápnál
Névleges nyomaték: 3,9 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú tápnál
Névleges nyomaték: 3,9 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú tápnál
Névleges fordulatszám: 4000 rpm LXM32.D18N4 esetén 6 A, 400 V, háromfázisú tápnál
Névleges fordulatszám: 4000 rpm LXM32.D18N4 esetén 6 A, 480 V, háromfázisú tápnál
Termék kompatibilitás: LXM32.D18N4 400...480 V háromfázisú tápnál
Tengely vég: Sima tengely
IP védettségi fokozat: IP54 standard
Sebesség visszacsatolás felbontása: 32768 pont/fordulat
Rögzítőfék: Van
Szerelési támogatás: Nemzetközi szabvány szerinti perem
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Kiegészítő adatok
Kompatibilitási tartomány: Lexium 32
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos állóáram: 5,04 A
Folyamatos teljesítmény: 2,36 W
Maximális áram Irms: 17,5 A LXM32.D18N4 esetén
Maximális folyamatos áram: 18,23 A
Második tengely: Második tengelyvég nélkül
Tengelyátmérő: 19 mm
Tengely hossza: 40 mm
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Tartónyomaték: 5,5 N.m rögzítőfék
Motor perem mérete: 100 mm
Motor státorok száma: 2
Nyomatékállandó: 1,19 N.m/A 120 °C-on
Ellenelektromotorerő-állandó: 77 V/krpm 120 °C-on
Motor pólusok száma: 5,0
Forgórész tehetetlenségi nyomatéka: 6,77 kg.cm²
Állórész ellenállás: 1,51 Ohm 20 °C-on
Állórész induktivitás: 4,12 mH 20 °C-on
Állórész villamos időállandó: 5 ms 20 °C-on
Maximális radiális erő Fr: 990 N 1000 rpm-nél
Maximális radiális erő Fr: 790 N 2000 rpm-nél
Maximális radiális erő Fr: 690 N 3000 rpm-nél
Maximális radiális erő Fr: 620 N 4000 rpm-nél
Maximális radiális erő Fr: 580 N 5000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Fék behúzási teljesítmény: 12 W
Hűtés típusa: Természetes konvekció
Méretek és szerelés
Hossz: 202,3 mm
Központosító gallér átmérő: 95 mm
Központosító gallér mélység: 3,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 9 mm
Rögzítőfuratok körátmérője: 115 mm
Nettó tömeg: 6,4 kg
