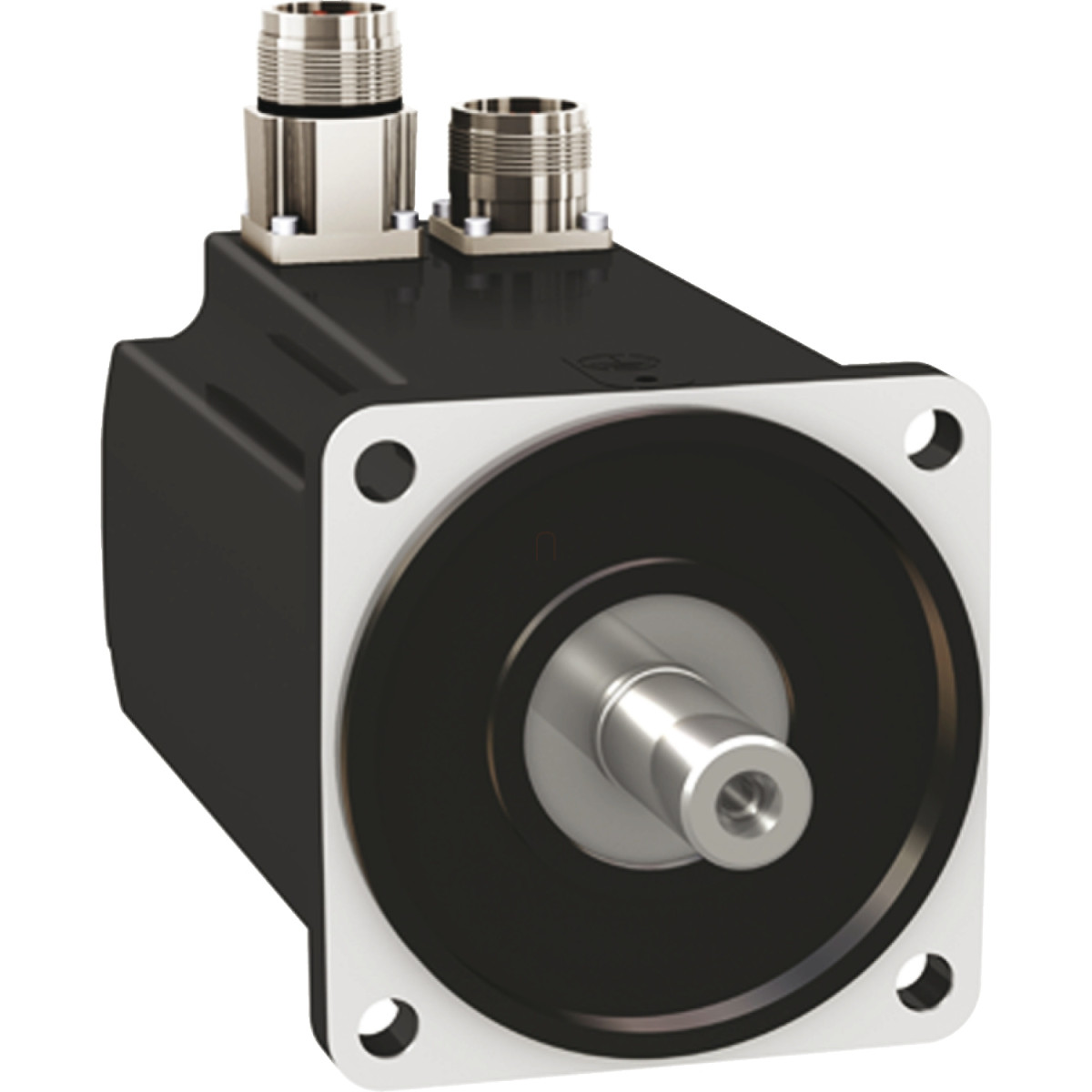

A Schneider Electric BMH1002P06A1A egy kiváló minőségű szervomotor a Lexium 32 termékcsaládból, amely elsősorban nagy precizitású ipari alkalmazásokhoz lett kifejlesztve. A motor 6.2 Nm folyamatos nyomatékot biztosít, miközben maximálisan 6000 fordulat/perc sebességgel képes működni. Ez a kompakt kialakítású motor ideális választás automatizálási rendszerekhez, ahol fontos a pontos pozicionálás és a dinamikus mozgásvezérlés.
A BMH1002P06A1A szervomotor kiemelkedő műszaki paraméterei között szerepel a 18.4 Nm csúcsnyomaték, amely rövid ideig tartó csúcsterhelések esetén áll rendelkezésre. A motor névleges teljesítménye 1600 W, névleges nyomatéka pedig 3.9 Nm 4000 fordulat/perc névleges fordulatszám mellett. Ez a motor tökéletesen kompatibilis a LXM32.D18N4 típusú szervohajtással, amely 400-480 V háromfázisú tápfeszültséggel működik. A BMH1002P06A1A retesz nélküli sima tengelyvéggel rendelkezik, és fékezőrendszerrel nem felszerelt változat, így olyan alkalmazásokhoz ajánlott, ahol nincs szükség állóhelyzetben történő rögzítésre.
A motor IP54-es védettségi fokozattal rendelkezik, ami megfelelő védelmet biztosít por és fröccsenő víz ellen. A pozíció-visszacsatolásról egy nagy pontosságú, 32768 pont/fordulat felbontású enkóder gondoskodik, amely SinCos Hiperface típusú, egytekercses kivitelben. A motor egyenes csatlakozókkal van felszerelve, és nemzetközi szabvány szerinti peremmel rögzíthető. A BMH1002P06A1A szervomotor méretei jól illeszkednek az ipari alkalmazásokhoz, a motor peremének átmérője 100 mm, teljes hossza pedig 160.6 mm. A tengelyátmérő 19 mm, a tengelyhossz pedig 40 mm.
A BMH1002P06A1A szervomotor műszaki adatait tovább részletezve fontos megemlíteni, hogy a motor 2 tekercscsomaggal rendelkezik, nyomaték állandója 1.19 Nm/A (120 °C-on mérve), és a visszaindukált feszültség állandója 77 V/1000 fordulat (szintén 120 °C-on). A motorban 5 pólus található, a rotor tehetetlenségi nyomatéka pedig 6.28 kg.cm². Az állórész ellenállása 1.51 Ohm, induktivitása 4.12 mH, villamos időállandója pedig 5 ms (mindegyik 20 °C-on mérve). A motor természetes konvekcióval hűl, és maximális radiális erőként 990 N-t képes elviselni 1000 fordulat/perc sebességnél, amely érték a fordulatszám növekedésével csökken (például 5000 fordulat/perc sebességnél már csak 580 N). A BMH1002P06A1A termék 4.92 kg nettó tömegű, és méretezési referenciája BMH1002P.
BMH1002P06A1A műszaki adatok
Általános jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai sebesség: 6000 fordulat/perc
Folyamatos állónyomaték: 6.2 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú tápellátással
6.2 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú tápellátással
Csúcs állónyomaték: 18.4 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú tápellátással
18.4 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú tápellátással
Névleges kimeneti teljesítmény: 1600 W LXM32.D18N4 esetén 6 A, 400 V, háromfázisú tápellátással
1600 W LXM32.D18N4 esetén 6 A, 480 V, háromfázisú tápellátással
Névleges nyomaték: 3.9 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú tápellátással
3.9 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú tápellátással
Névleges fordulatszám: 4000 fordulat/perc LXM32.D18N4 esetén 6 A, 400 V, háromfázisú tápellátással
4000 fordulat/perc LXM32.D18N4 esetén 6 A, 480 V, háromfázisú tápellátással
Termék kompatibilitás: LXM32.D18N4 400...480 V háromfázisú tápellátással
Tengelyvég: Sima tengely
IP védettségi fokozat: IP54 szabvány
Sebességjelző felbontás: 32768 pont/fordulat
Rögzítőfék: Nincs
Rögzítési támogatás: Nemzetközi szabvány perem
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő információk
Termékcsalád kompatibilitás: Lexium 32
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos állóáram: 5.04 A
Folyamatos teljesítmény: 2.36 W
Maximális áram Irms: 17.5 A LXM32.D18N4 esetén
Maximális állandó áram: 18.23 A
Második tengely: Nincs második tengelyvég
Tengely átmérő: 19 mm
Tengely hossz: 40 mm
Visszajelző típus: Egytekercses SinCos Hiperface
Motor perem méret: 100 mm
Motortekercscsomagok száma: 2
Nyomaték állandó: 1.19 N.m/A 120 °C-on
Visszaindukált feszültség állandó: 77 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Rotor tehetetlenségi nyomatéka: 6.28 kg.cm²
Állórész ellenállás: 1.51 Ohm 20 °C-on
Állórész induktivitás: 4.12 mH 20 °C-on
Állórész villamos időállandó: 5 ms 20 °C-on
Maximális radiális erő Fr: 990 N 1000 ford/perc esetén
790 N 2000 ford/perc esetén
690 N 3000 ford/perc esetén
620 N 4000 ford/perc esetén
580 N 5000 ford/perc esetén
Maximális tengelyirányú erő Fa: 0.2 x Fr
Hűtés típusa: Természetes konvekció
Hosszúság: 160.6 mm
Központosító gallér átmérő: 95 mm
Központosító gallér mélység: 3.5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 9 mm
Rögzítőfuratok körének átmérője: 115 mm
Nettó súly: 4.92 kg
Méretezési referencia: BMH1002P
Szöghiba: 4.8 °
