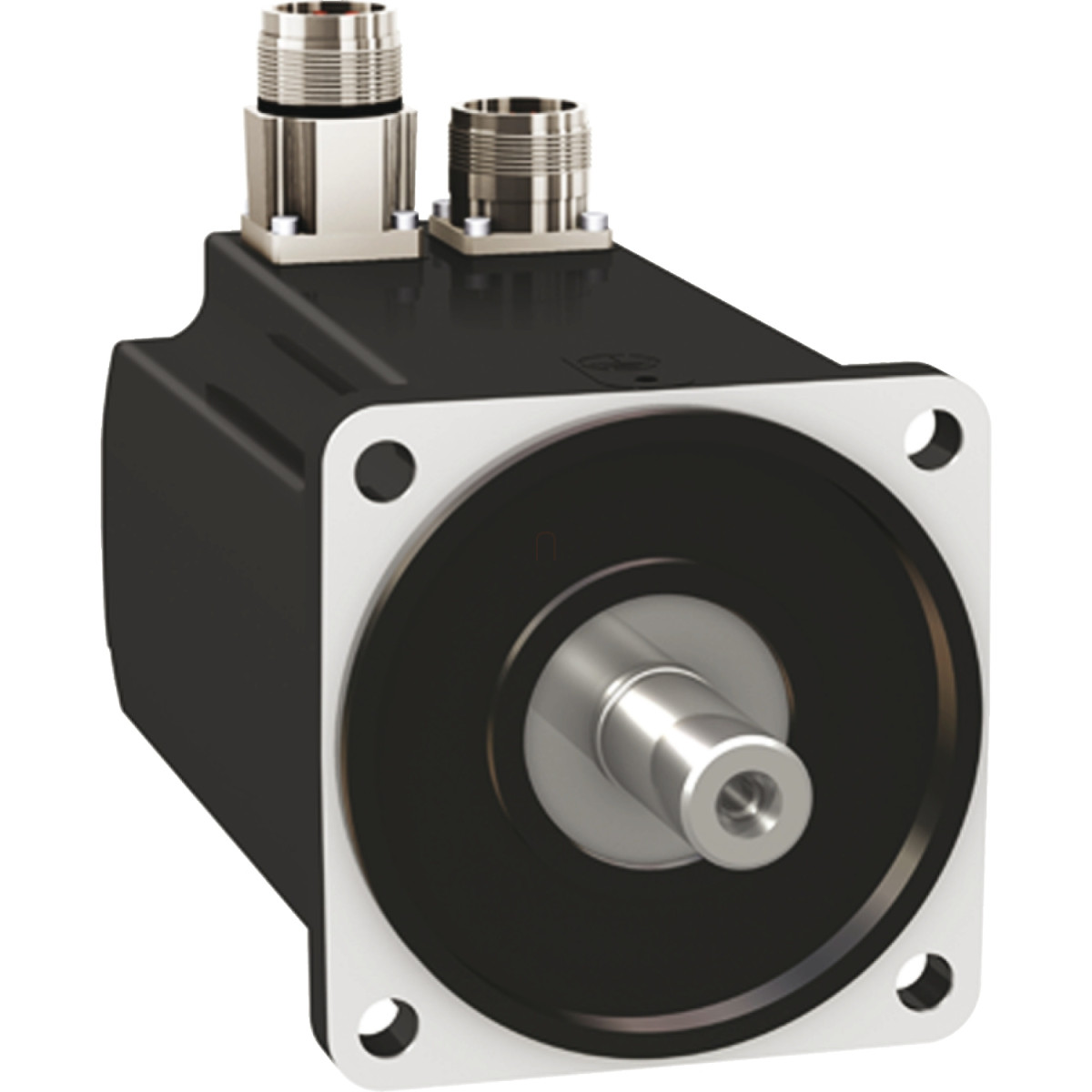

A Schneider Electric BMH1001T17A1A szervomotor a Lexium 32 termékcsalád tagja, amely kiemelkedő teljesítményt és pontosságot biztosít az ipari automatizálás területén. Ez a 100 mm-es peremes kialakítású szervomotor optimális választás precíziós pozicionálási feladatokhoz, robotikához, szerszámgépekhez és egyéb ipari alkalmazásokhoz, ahol fontos a dinamikus mozgásvezérlés és a pontos nyomatékszabályozás.
A BMH1001T17A1A szervomotor maximálisan 6000 rpm fordulatszámmal üzemelhet, miközben 3,4 Nm folyamatos állóhelyzeti nyomatékot biztosít. Csúcsnyomatéka elérheti a 8,9 Nm-t (LXM32.D30M2 meghajtóval 115V-on) vagy akár a 10,2 Nm-t is (LXM32.D18M2 meghajtóval 230V-on). A motor névleges teljesítménye 700 W (115V-on) illetve 900 W (230V-on), ami széles alkalmazási lehetőségeket biztosít. A tengelyvég reteszes kialakítású, ami megbízható erőátvitelt tesz lehetővé. A motor IP54-es védettséggel rendelkezik, így megfelelő védelmet nyújt por és fröccsenő víz ellen az ipari környezetben.
A BMH1001T17A1A kiváló visszacsatolási rendszerrel rendelkezik: Multiturn SinCos Hiperface enkóderrel szerelt, amely 32768 pont/fordulat × 4096 fordulat felbontást biztosít, azaz rendkívül precíz pozicionálást tesz lehetővé. A motor egyenes csatlakozókkal van felszerelve, nincs benne rögzítőfék. Kompatibilis a LXM32.D30M2 (115V egyfázisú) és LXM32.D18M2 (230V egyfázisú) meghajtókkal, így rugalmasan illeszthető különböző tápellátású rendszerekbe. A motor nemzetközi szabvány szerinti peremmel rendelkezik, ami megkönnyíti a telepítést és az integrációt meglévő rendszerekbe.
Technikai specifikációk tekintetében a BMH1001T17A1A 5 motortekercselési pólussal rendelkezik, nyomaték állandója 0,67 N.m/A (120 °C-on), visszaindukált feszültség állandója 43,3 V/krpm (120 °C-on). Rotorjának tehetetlenségi nyomatéka 3,19 kg·cm², állórész ellenállása 1,19 Ohm (20 °C-on), állórész induktivitása 2,72 mH (20 °C-on), elektromos időállandója pedig 4,5 ms (20 °C-on). A motor természetes konvekcióval hűl, hossza 128,6 mm, a központosító gallér átmérője 95 mm, mélysége 3,5 mm. A motor 4 rögzítőfurattal rendelkezik (9 mm átmérővel), amelyek 115 mm-es körátmérőn helyezkednek el. A tengelyátmérő 19 mm, a tengelyhossz 40 mm, a retesz szélessége 30 mm. A motor maximális radiális terhelhetősége sebességfüggő: 1000 rpm-nél 900 N, míg 5000 rpm-nél 530 N.
BMH1001T17A1A műszaki adatok
Fő jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típus: Szervomotor
Maximális mechanikus sebesség: 6000 rpm
Folyamatos állóhelyzeti nyomaték: 3,4 N.m LXM32.D30M2 esetén 10 A, 115 V, egyfázisú
3,4 N.m LXM32.D18M2 esetén 6 A, 230 V, egyfázisú
Csúcs állóhelyzeti nyomaték: 8,9 N.m LXM32.D30M2 esetén 10 A, 115 V, egyfázisú
10,2 N.m LXM32.D18M2 esetén 6 A, 230 V, egyfázisú
Névleges kimeneti teljesítmény: 700 W LXM32.D30M2 esetén 10 A, 115 V, egyfázisú
900 W LXM32.D18M2 esetén 6 A, 230 V, egyfázisú
Névleges nyomaték: 3,3 N.m LXM32.D30M2 esetén 10 A, 115 V, egyfázisú
2,8 N.m LXM32.D18M2 esetén 6 A, 230 V, egyfázisú
Névleges sebesség: 2000 rpm LXM32.D30M2 esetén 10 A, 115 V, egyfázisú
3000 rpm LXM32.D18M2 esetén 6 A, 230 V, egyfázisú
Termék kompatibilitás: LXM32.D30M2 115 V egyfázisú esetén
LXM32.D18M2 230 V egyfázisú esetén
Tengelyvég: Reteszes
IP védettségi fokozat: IP54 szabvány
Sebességérzékelés felbontása: 32768 pont/fordulat x 4096 fordulat
Tartófék: Nélküle
Szerelési támogatás: Nemzetközi szabvány perem
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő jellemzők
Kompatibilitási tartomány: Lexium 32
Névleges tápfeszültség: 240 V
Hálózati fázisok száma: Háromfázisú
Folyamatos állóhelyzeti áram: 5,11 A
Folyamatos teljesítmény: 1,74 W
Maximális áram (Irms): 18,2 A LXM32.D30M2 esetén
19,4 A LXM32.D18M2 esetén
Maximális állandó áram: 19,38 A
Visszacsatolás típusa: Multiturn SinCos Hiperface
Motor perem mérete: 100 mm
Motor tekercselések száma: 1
Nyomaték állandó: 0,67 N.m/A 120 °C-on
Visszaindukált feszültség állandó: 43,3 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Rotor tehetetlenségi nyomaték: 3,19 kg.cm²
Állórész ellenállás: 1,19 Ohm 20 °C-on
Állórész induktivitás: 2,72 mH 20 °C-on
Állórész elektromos időállandó: 4,5 ms 20 °C-on
Maximális radiális erő Fr: 900 N 1000 rpm-nél
720 N 2000 rpm-nél
630 N 3000 rpm-nél
570 N 4000 rpm-nél
530 N 5000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Méretek és mechanikai adatok
Hosszúság: 128,6 mm
Központosító gallér átmérője: 95 mm
Központosító gallér mélysége: 3,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 9 mm
Rögzítőfuratok köre: 115 mm
Nettó tömeg: 3,34 kg
Tengelyátmérő: 19 mm
Tengelyhossz: 40 mm
Retesz szélessége: 30 mm
