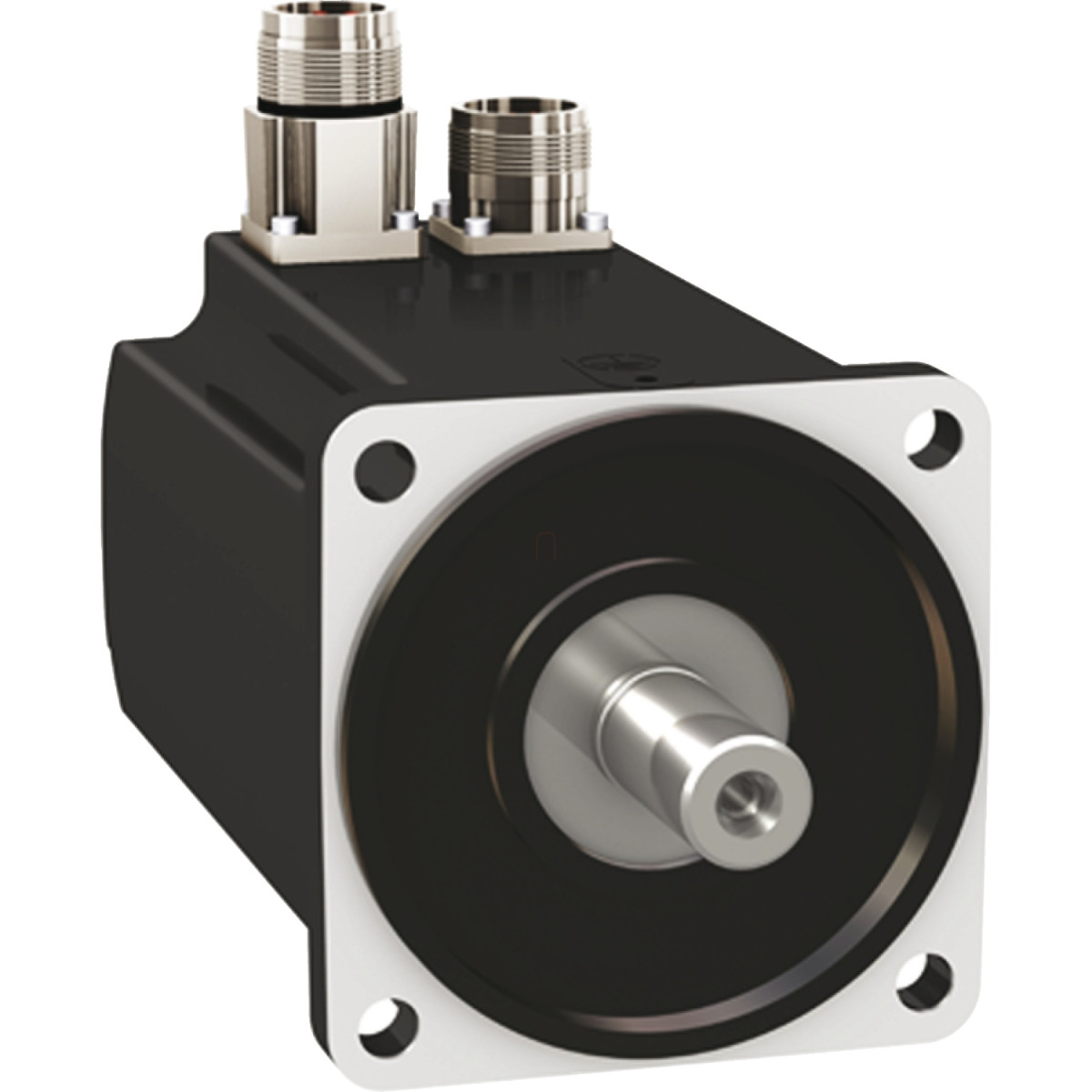

A Schneider Electric Lexium 32 BMH1001T06A1A szervomotor egy kiváló minőségű, nagy teljesítményű eszköz, amely széles körben alkalmazható automatizálási és ipari megoldásokban. Ez a BMH sorozatú motor nemzetközi szabványos peremmel rendelkezik, így könnyen beilleszthető különböző gyártósorokba és gépekbe.
A BMH1001T06A1A modell 3,4 Nm folyamatos álló nyomatékkal és akár 10,2 Nm csúcs nyomatékkal büszkélkedhet, ami lehetővé teszi a precíz pozicionálást és a hatékony működtetést még nagyobb terhelés mellett is. A motor maximális mechanikai sebessége 6000 rpm, míg a névleges sebessége 2000 rpm (LXM32.D30M2 meghajtóval 115V egyfázisú feszültségen) vagy 3000 rpm (LXM32.D18M2 meghajtóval 230V egyfázisú feszültségen). A motor névleges teljesítménye 700W illetve 900W a használt meghajtótól függően, ami kiváló energiahatékonyságot biztosít.
A BMH1001T06A1A technikai specifikációi lenyűgözőek: IP54 védettségi szinttel rendelkezik, ami megfelelő védelmet nyújt por és fröccsenő víz ellen. A tengelyvég sima, retesz nélküli kialakítású, 19 mm átmérőjű és 40 mm hosszú. A motor visszacsatolási rendszere egy 32768 pont/fordulat felbontású egyfordulatos SinCos Hiperface enkóder, ami rendkívül pontos pozicionálást tesz lehetővé. A motor kompatibilis a Lexium 32 meghajtócsaláddal, konkrétan az LXM32.D30M2 (115V egyfázisú) és LXM32.D18M2 (230V egyfázisú) típusokkal. A villamos csatlakozás egyenes csatlakozókkal történik, és a motor nem rendelkezik rögzítőfékkel.
A BMH1001T06A1A műszaki paraméterei közé tartozik a 0,67 N.m/A nyomatékállandó 120 °C-on, a 43,3 V/krpm ellenelektromos erő állandó ugyancsak 120 °C-on, valamint az 1,19 Ohm állórész ellenállás és 2,72 mH állórész induktivitás 20 °C-on. A motor 5 pólussal rendelkezik és a forgórész tehetetlenségi nyomatéka 3,19 kg.cm². A maximális radiális erő 900 N 1000 rpm-nél, ami a fordulatszám növekedésével csökken (530 N 5000 rpm-nél). A motor természetes konvekcióval hűl, hossza 128,6 mm, és tömege 3,34 kg. A motor 100 mm-es peremmérettel rendelkezik, a központosító gallér átmérője 95 mm, mélysége 3,5 mm. A motor 4 rögzítő furattal van ellátva, amelyek átmérője 9 mm, és ezek egy 115 mm átmérőjű körön helyezkednek el.
Schneider Electric Lexium 32 - BMH1001T06A1A -BMH szervomotor, 100 mm, max 900 W, max 6000 rpm, 3,4 Nm, IP54, retesz nélkül, 32 hajtáshoz műszaki adatok
Alapadatok
Eszköz rövid neve: BMH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai sebesség: 6000 rpm
Folyamatos álló nyomaték: 3,4 N.m (LXM32.D30M2 esetén 10 A, 115 V, egyfázisú); 3,4 N.m (LXM32.D18M2 esetén 6 A, 230 V, egyfázisú)
Csúcs álló nyomaték: 8,9 N.m (LXM32.D30M2 esetén 10 A, 115 V, egyfázisú); 10,2 N.m (LXM32.D18M2 esetén 6 A, 230 V, egyfázisú)
Névleges kimeneti teljesítmény: 700 W (LXM32.D30M2 esetén 10 A, 115 V, egyfázisú); 900 W (LXM32.D18M2 esetén 6 A, 230 V, egyfázisú)
Névleges nyomaték: 3,3 N.m (LXM32.D30M2 esetén 10 A, 115 V, egyfázisú); 2,8 N.m (LXM32.D18M2 esetén 6 A, 230 V, egyfázisú)
Névleges sebesség: 2000 rpm (LXM32.D30M2 esetén 10 A, 115 V, egyfázisú); 3000 rpm (LXM32.D18M2 esetén 6 A, 230 V, egyfázisú)
Termék kompatibilitás: LXM32.D30M2 115 V egyfázisú esetén; LXM32.D18M2 230 V egyfázisú esetén
Tengelyvég: Sima tengely
IP védelmi fokozat: IP54 szabvány
Sebesség-visszacsatolás felbontása: 32768 pont/fordulat
Rögzítőfék: Nélkül
Rögzítési támogatás: Nemzetközi szabvány perem
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő információk
Sorozat kompatibilitás: Lexium 32
Névleges tápfeszültség [Us]: 240 V
Hálózati fázisok száma: Háromfázisú
Folyamatos álló áram: 5,11 A
Folyamatos teljesítmény: 1,74 W
Maximális áram Irms: 18,2 A (LXM32.D30M2 esetén); 19,4 A (LXM32.D18M2 esetén)
Maximális tartós áram: 19,38 A
Második tengely: Nincs második tengelyvég
Tengely átmérő: 19 mm
Tengely hosszúság: 40 mm
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Motor perem mérete: 100 mm
Motor stack-ek száma: 1
Nyomaték állandó: 0,67 N.m/A 120 °C-on
Ellenelektromos erő állandó: 43,3 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Forgórész tehetetlenségi nyomatéka: 3,19 kg.cm²
Állórész ellenállás: 1,19 Ohm 20 °C-on
Állórész induktivitás: 2,72 mH 20 °C-on
Állórész elektromos időállandója: 4,5 ms 20 °C-on
Maximális radiális erő Fr: 900 N 1000 rpm-nél; 720 N 2000 rpm-nél; 630 N 3000 rpm-nél; 570 N 4000 rpm-nél; 530 N 5000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Mechanikai méretek
Hossz: 128,6 mm
Központosító gallér átmérő: 95 mm
Központosító gallér mélység: 3,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 9 mm
Rögzítő furatok körátmérője: 115 mm
Nettó tömeg: 3,34 kg
Méretezési referencia: BMH1001T
Egyéb adatok
Hálózati fázisok száma: 3
Szögpontosság hiba: 4,8 °
Réz hőmérséklet max: 135 °C
Mágnes forró hőmérséklet: 100 °C
Mágnes referencia hőmérséklet: 20 °C
