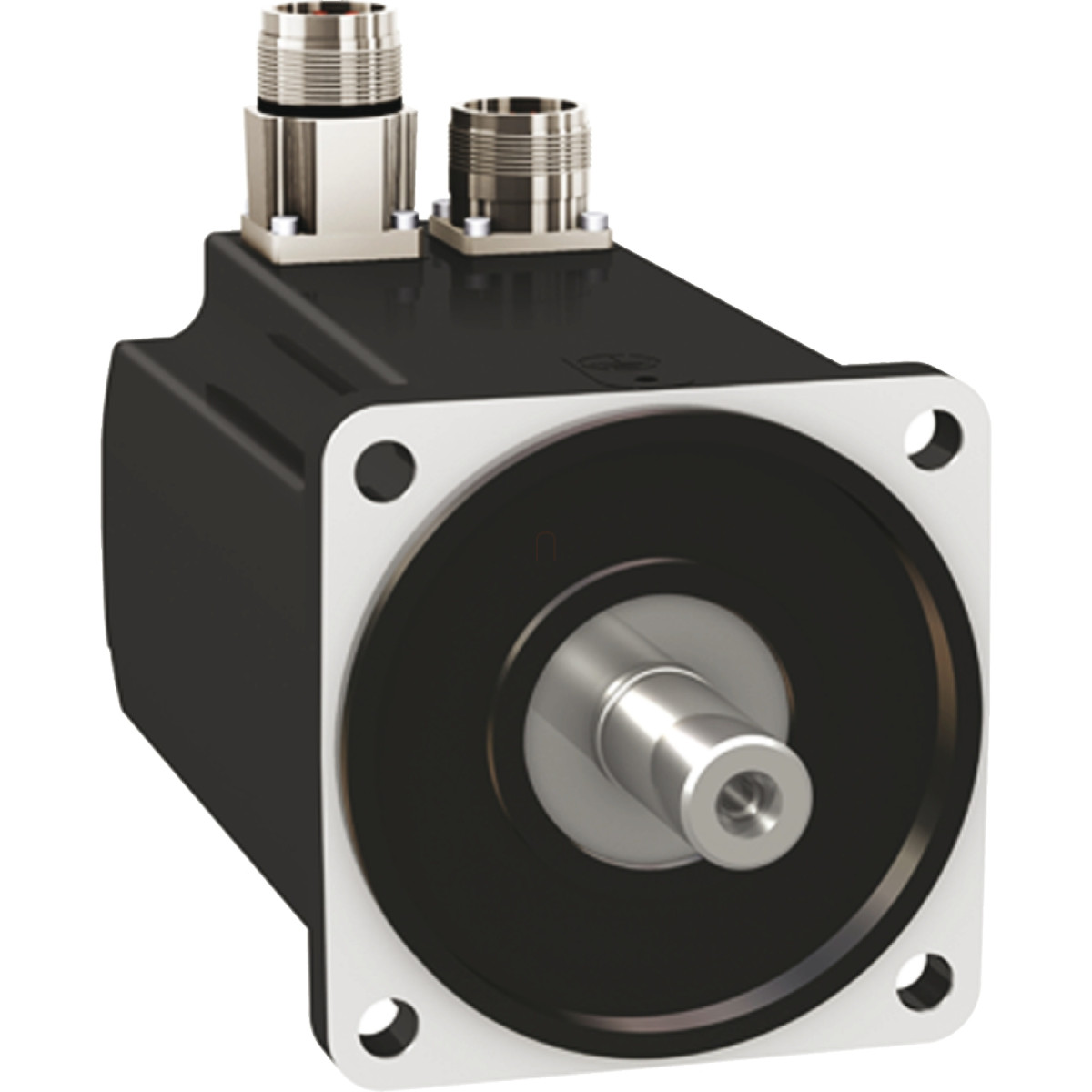

A Schneider Electric BMH1001P17F1A szervomotor a Lexium 32 hajtássorozat kiváló minőségű komponense, amely precíz pozícionálást és dinamikus teljesítményt biztosít az ipari automatizálásban. Ez a kompakt, nagy teljesítményű motor 6000 rpm maximális fordulatszámmal és 3,3-3,4 Nm folyamatos állónyomatékkal rendelkezik, ami ideális választássá teszi a precíziós mozgásvezérlési alkalmazásokhoz. A motor különösen jól működik a Lexium 32 hajtáscsaláddal, specifikusan a LXM32.D12N4 és LXM32.D18N4 modellekkel, 400V vagy 480V háromfázisú tápellátáson.
A BMH1001P17F1A szervomotor műszaki paraméterei lenyűgözőek. 10,8 Nm csúcsnyomatékot képes leadni, míg a névleges nyomatéka az alkalmazott hajtástól függően 1,9-3,1 Nm között mozog. A névleges kimeneti teljesítmény a kompatibilis hajtástól függően 800W és 1300W közötti. A névleges fordulatszáma 4000 rpm, ami biztosítja a stabil működést a legtöbb alkalmazásban. A motor 32768 pont/fordulat × 4096 fordulat felbontású sebességvisszacsatolással rendelkezik, ami rendkívül precíz pozícionálást tesz lehetővé. A 16 multiturn (többfordulatú) SinCos Hiperface jeladó tovább növeli a vezérlési pontosságot.
A BMH1001P17F1A motor fizikai kialakítása is figyelemre méltó. Reteszelt tengelyvéggel rendelkezik, ami megkönnyíti a mechanikai csatlakoztatást. A tengelyátmérő 19 mm, a tengelyhossz 40 mm, míg a reteszhorony szélessége 30 mm. A motor IP54-es védettséggel bír, ami megfelelő védelmet nyújt por és fröccsenő víz ellen az ipari környezetben. A motorflange mérete 100 mm, nemzetközi szabványnak megfelelő kialakítással, ami biztosítja a kompatibilitást számos rendszerrel. A motor egyenes csatlakozókkal rendelkezik a villamos bekötéshez, és beépített fékkel is el van látva, amelynek tartónyomatéka 5,5 Nm. A fék behúzási teljesítménye 12 W.
A BMH1001P17F1A motor elektromos jellemzői szintén kiemelkedőek. A nyomatékállandó 1,08 Nm/A 120 °C-on, a visszainduló elektromotoros erő állandó 70,3 V/krpm 120 °C-on. Az állórész ellenállása 3,1 Ohm 20 °C-on, míg az állórész induktivitása 7,45 mH. Az elektromos időállandója 4,5 ms. A motor maximális radiális ereje a fordulatszámtól függően 530-900 N között változik, míg a maximális axiális erő a radiális erő 0,2-szerese. A forgórész tehetetlenségi nyomatéka 3,68 kg·cm², és 5 póluspárral rendelkezik.
Ez a szervomotor természetes konvekcióval hűtött, és 170,3 mm hosszúságú. A szerelőperem központosító gallérjának átmérője 95 mm, mélysége 3,5 mm. A motoron 4 db 9 mm-es szerelőfurat található, melyek egy 115 mm-es átmérőjű körön helyezkednek el. A motor nettó tömege 4,8 kg. A BMH1001P17F1A különösen ajánlott olyan ipari alkalmazásokhoz, ahol precíz pozícionálás, megbízható teljesítmény és hosszú élettartam alapvető követelmény, például CNC gépekhez, csomagolóberendezésekhez, anyagmozgatáshoz vagy robotikához.
BMH1001P17F1A műszaki adatok
Általános jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típus: Szervomotor
Maximum mechanikai fordulatszám: 6000 rpm
Teljesítmény adatok
Folyamatos állónyomaték: 3,3 N.m LXM32.D12N4 esetén 3 A, 400 V, háromfázisú
3,3 N.m LXM32.D12N4 esetén 3 A, 480 V, háromfázisú
3,4 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
3,4 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Csúcs állónyomaték: 10,8 N.m LXM32.D12N4 esetén 3 A, 400 V, háromfázisú
10,8 N.m LXM32.D12N4 esetén 3 A, 480 V, háromfázisú
10,8 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
10,8 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Névleges kimeneti teljesítmény: 800 W LXM32.D12N4 esetén 3 A, 400 V, háromfázisú
800 W LXM32.D12N4 esetén 3 A, 480 V, háromfázisú
1300 W LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
1300 W LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Névleges nyomaték: 1,9 N.m LXM32.D12N4 esetén 3 A, 400 V, háromfázisú
1,9 N.m LXM32.D12N4 esetén 3 A, 480 V, háromfázisú
3,1 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
3,1 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Névleges fordulatszám: 4000 rpm
Kompatibilitás és csatlakoztathatóság
Termék kompatibilitás: LXM32.D12N4 400...480 V háromfázisú
LXM32.D18N4 400...480 V háromfázisú
Tengelyvég: Reteszelt
IP védettségi fokozat: IP54 szabvány
Sebességvisszacsatolás felbontása: 32768 pont/fordulat × 4096 fordulat
Tartófék: Beépített
Szerelési támogatás: Nemzetközi szabvány perem
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő információk
Sorozat kompatibilitás: Lexium 32
Névleges tápfeszültség: 480 V
Hálózat fázisszáma: Háromfázisú
Folyamatos állóáram: 3,15 A
Folyamatos teljesítmény: 1,76 W
Maximális áram Irms: 11,2 A LXM32.D12N4 esetén
11,9 A LXM32.D18N4 esetén
Maximális állandó áram: 11,93 A
Fizikai jellemzők
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 19 mm
Tengely hossz: 40 mm
Retesz szélesség: 30 mm
Visszacsatolás típus: Többfordulatú SinCos Hiperface
Tartónyomaték: 5,5 N.m tartófék
Motor perem méret: 100 mm
Motor kötegek száma: 1
Nyomaték állandó: 1,08 N.m/A 120 °C-on
Ellenelektromotoros erő állandó: 70,3 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Forgórész tehetetlenségi nyomatéka: 3,68 kg.cm²
Állórész ellenállás: 3,1 Ohm 20 °C-on
Állórész induktivitás: 7,45 mH 20 °C-on
Állórész elektromos időállandó: 4,5 ms 20 °C-on
Maximális radiális erő Fr: 900 N 1000 rpm-nél
720 N 2000 rpm-nél
630 N 3000 rpm-nél
570 N 4000 rpm-nél
530 N 5000 rpm-nél
Maximális axiális erő Fa: 0,2 × Fr
Fék behúzási teljesítmény: 12 W
Hűtés típusa: Természetes konvekció
Hossz: 170,3 mm
Központosító gallér átmérő: 95 mm
Központosító gallér mélység: 3,5 mm
Szerelőfuratok száma: 4
Szerelőfuratok átmérője: 9 mm
Szerelőfuratok körátmérője: 115 mm
Nettó tömeg: 4,8 kg
Méretezési referencia: BMH1001P
Szöghiba [szög]: 4,8 °
