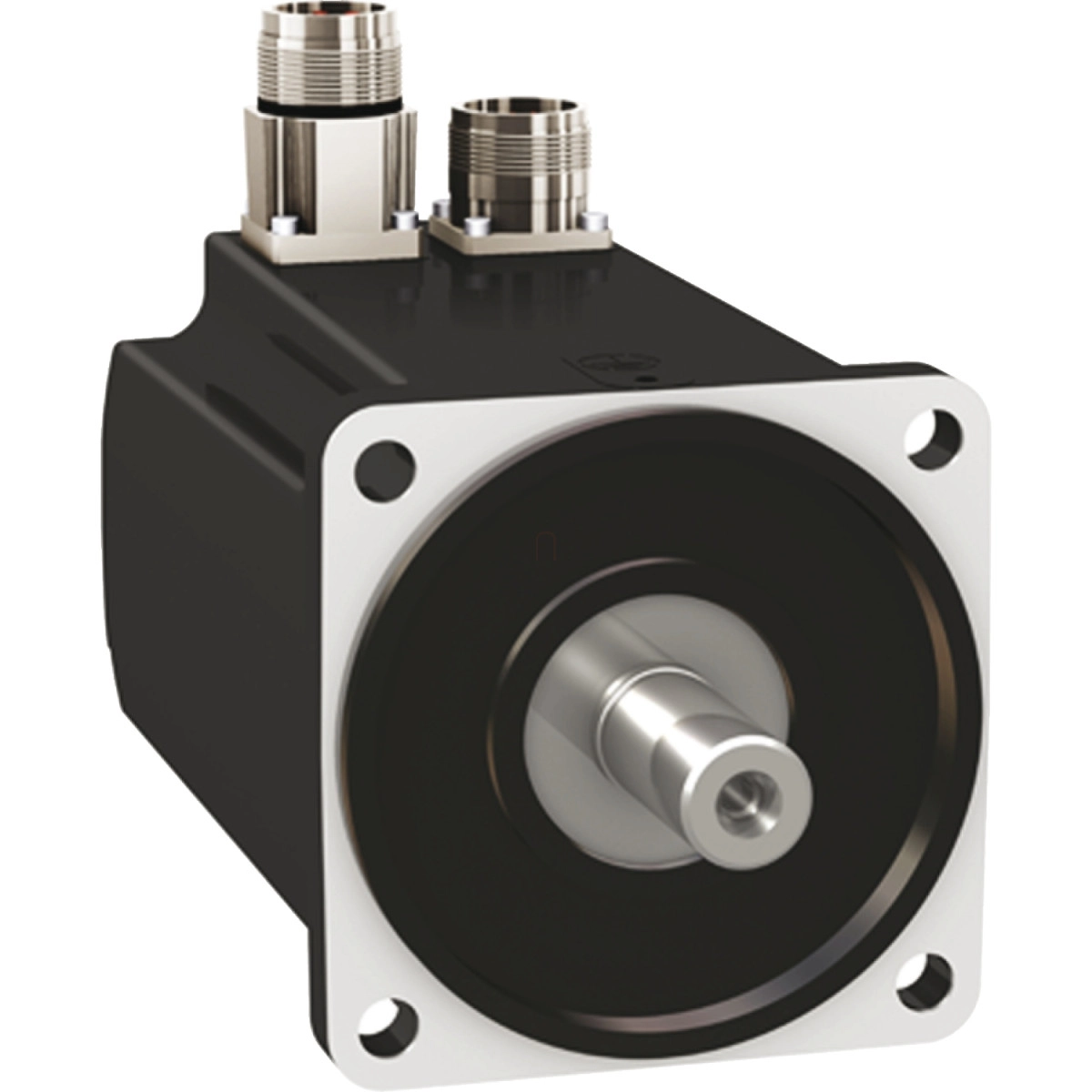

Schneider Electric Lexium 32 - BMH1001P11A1A - BMH szervomotor, 100 mm, max 1260 W, max 6000 rpm, 3,4 Nm, IP54, retesszel, 32 hajtáshoz

Szélesség méret: 220 mm

Hosszúság méret: 400 mm

Magasság méret: 200 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Lexium 32 - BMH1001P11A1A - BMH szervomotor, 100 mm, max 1260 W, max 6000 rpm, 3,4 Nm, IP54, retesszel, 32 hajtáshoz

Name: Schneider Electric Lexium 32 - BMH1001P11A1A - BMH szervomotor, 100 mm, max 1260 W, max 6000 rpm, 3,4 Nm, IP54, retesszel, 32 hajtáshoz
Brand: Schneider Electric
SKU: 3606485200170
Price: 336448 HUF
Availability: InStock

336 448 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Elektromotor

Schneider Electric Lexium 32

A Schneider Electric BMH1001P11A1A szervomotor a Lexium 32 termékcsalád része, amely kiváló megoldást kínál precíziós mozgatási feladatokhoz az ipari automatizálás területén. Ez a kompakt kialakítású, magas teljesítményű szervomotor ideális választás olyan alkalmazásokhoz, ahol fontos a pontos pozicionálás, a dinamikus mozgásvezérlés és a megbízható működés.

A BMH1001P11A1A szervomotor maximális mechanikai sebessége 6000 rpm, ami kiváló dinamikát biztosít a gyors pozicionálást igénylő alkalmazásoknál. A motor állandó nyomatéka 3,3-3,4 Nm (a vezérlőtől függően), míg csúcsnyomatéka akár 10,8 Nm is lehet, ami jelentős teljesítménytartalékot jelent a változó terhelésű alkalmazásoknál. Névleges teljesítménye az LXM32.D12N4 szervóhajtással 800 W, míg az LXM32.D18N4 szervóhajtással 1300 W, ami széles alkalmazási lehetőségeket biztosít. A névleges nyomaték értékei 1,9 Nm (LXM32.D12N4 esetén) és 3,1 Nm (LXM32.D18N4 esetén), 4000 rpm névleges sebesség mellett.

A motor IP54 védettségi fokozattal rendelkezik, ami megfelelő védelmet nyújt por és fröccsenő víz ellen, így ipari környezetben is biztonságosan használható. A 131072 pont/fordulat felbontású, Single turn SinCos Hiperface visszacsatolás rendkívül pontos pozícionálást tesz lehetővé. A motor reteszelt tengelyvéggel rendelkezik, átmérője 19 mm, hossza 40 mm, kulcsszélessége 30 mm. A szervomotor egyenes csatlakozókkal van felszerelve, ami megkönnyíti a kábelezést. Nem tartalmaz beépített tartóféket, ami előnyös lehet olyan alkalmazásoknál, ahol nincs szükség állóhelyzeti rögzítésre vagy ahol külső fékrendszert alkalmaznak.

A BMH1001P11A1A motor műszaki paraméterei közé tartozik még az 5 pólusú kialakítás, a 3,19 kg·cm² forgórész tehetetlenségi nyomaték, valamint a 3,1 Ohm állórész ellenállás és 7,45 mH induktivitás 20°C-on. A motor nyomatékállandója 1,08 N·m/A 120°C-on, visszaindukált feszültség állandója 70,3 V/krpm 120°C-on. A motor természetes konvekciós hűtéssel rendelkezik. Rögzítése nemzetközi szabványú karimával történik, amelynek átmérője 100 mm. A rögzítőfuratok száma 4, átmérőjük 9 mm, és 115 mm átmérőjű körön helyezkednek el. A motor teljes hossza 128,6 mm, a központosító gallér átmérője 95 mm, mélysége 3,5 mm. Nettó tömege 3,34 kg.

Schneider Electric Lexium 32 - BMH1001P11A1A -BMH szervomotor, 100 mm, max 1260 W, max 6000 rpm, 3,4 Nm, IP54, retesszel, 32 hajtáshoz műszaki adatok

Alapvető tulajdonságok

Eszköz rövid neve: BMH

Termék típusa: Szervomotor

Maximális mechanikai sebesség: 6000 rpm

Folyamatos álló nyomaték: 3,3 N.m LXM32.D12N4 esetén 3 A, 400 V, három fázis mellett

Folyamatos álló nyomaték: 3,3 N.m LXM32.D12N4 esetén 3 A, 480 V, három fázis mellett

Folyamatos álló nyomaték: 3,4 N.m LXM32.D18N4 esetén 6 A, 400 V, három fázis mellett

Folyamatos álló nyomaték: 3,4 N.m LXM32.D18N4 esetén 6 A, 480 V, három fázis mellett

Csúcs álló nyomaték: 10,8 N.m LXM32.D12N4 esetén 3 A, 400 V, három fázis mellett

Csúcs álló nyomaték: 10,8 N.m LXM32.D12N4 esetén 3 A, 480 V, három fázis mellett

Csúcs álló nyomaték: 10,8 N.m LXM32.D18N4 esetén 6 A, 400 V, három fázis mellett

Csúcs álló nyomaték: 10,8 N.m LXM32.D18N4 esetén 6 A, 480 V, három fázis mellett

Teljesítmény jellemzők

Névleges kimeneti teljesítmény: 800 W LXM32.D12N4 esetén 3 A, 400 V, három fázis mellett

Névleges kimeneti teljesítmény: 800 W LXM32.D12N4 esetén 3 A, 480 V, három fázis mellett

Névleges kimeneti teljesítmény: 1300 W LXM32.D18N4 esetén 6 A, 400 V, három fázis mellett

Névleges kimeneti teljesítmény: 1300 W LXM32.D18N4 esetén 6 A, 480 V, három fázis mellett

Névleges nyomaték: 1,9 N.m LXM32.D12N4 esetén 3 A, 400 V, három fázis mellett

Névleges nyomaték: 1,9 N.m LXM32.D12N4 esetén 3 A, 480 V, három fázis mellett

Névleges nyomaték: 3,1 N.m LXM32.D18N4 esetén 6 A, 400 V, három fázis mellett

Névleges nyomaték: 3,1 N.m LXM32.D18N4 esetén 6 A, 480 V, három fázis mellett

Névleges sebesség: 4000 rpm LXM32.D12N4 esetén 3 A, 400 V, három fázis mellett

Névleges sebesség: 4000 rpm LXM32.D12N4 esetén 3 A, 480 V, három fázis mellett

Névleges sebesség: 4000 rpm LXM32.D18N4 esetén 6 A, 400 V, három fázis mellett

Névleges sebesség: 4000 rpm LXM32.D18N4 esetén 6 A, 480 V, három fázis mellett

Mechanikai és elektromos jellemzők

Termék kompatibilitás: LXM32.D12N4 400...480 V három fázis mellett

Termék kompatibilitás: LXM32.D18N4 400...480 V három fázis mellett

Tengelyvég: Reteszes

IP védettségi fokozat: IP54 szabvány

Sebesség visszacsatolás felbontása: 131072 pont/fordulat

Tartófék: Nélkül

Rögzítő felület: Nemzetközi szabvány karima

Elektromos csatlakozás: Egyenes csatlakozók

További tulajdonságok

Sorozat kompatibilitás: Lexium 32

Névleges tápfeszültség: 480 V

Hálózati fázisok száma: Három fázis

Folyamatos álló áram: 3,15 A

Folyamatos teljesítmény: 1,76 W

Maximális áram Irms: 11,2 A LXM32.D12N4 esetén

Maximális áram Irms: 11,9 A LXM32.D18N4 esetén

Maximális állandó áram: 11,93 A

Második tengely: Második tengelyvég nélkül

Tengely átmérő: 19 mm

Tengely hossz: 40 mm

Retesz szélesség: 30 mm

Visszacsatolás típusa: Egykörös SinCos Hiperface

Motor karima méret: 100 mm

Motor tekercselések száma: 1

Nyomaték állandó: 1,08 N.m/A 120 °C-on

Visszaindukált feszültség állandó: 70,3 V/krpm 120 °C-on

Motor pólusok száma: 5.0

Forgórész tehetetlenségi nyomatéka: 3,19 kg.cm²

Állórész ellenállás: 3,1 Ohm 20 °C-on

Állórész induktivitás: 7,45 mH 20 °C-on

Állórész elektromos időállandó: 4,5 ms 20 °C-on

Mechanikai terhelhetőség

Maximális radiális erő Fr: 900 N 1000 rpm esetén

Maximális radiális erő Fr: 720 N 2000 rpm esetén

Maximális radiális erő Fr: 630 N 3000 rpm esetén

Maximális radiális erő Fr: 570 N 4000 rpm esetén

Maximális radiális erő Fr: 530 N 5000 rpm esetén

Maximális axiális erő Fa: 0,2 x Fr

Fizikai jellemzők és méretadatok

Hűtés típusa: Természetes konvekció

Hosszúság: 128,6 mm

Központosító gallér átmérő: 95 mm

Központosító gallér mélység: 3,5 mm

Rögzítő furatok száma: 4

Rögzítő furatok átmérő: 9 mm

Rögzítő furatok köre: 115 mm

Nettó tömeg: 3,34 kg

Méretezési referencia: BMH1001P

Egyéb jellemzők

Hálózati fázisok száma: 3

Szögeltérési pontosság: 1,4 °

Réz hőmérséklet forró: 135 °C

Mágnes hőmérséklet forró: 100 °C

Mágnes hőmérséklet szobahőmérsékleten: 20 °C

Termék adatok

Szélesség méret

220 mm

Hosszúság méret

400 mm

Magasság méret

200 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606485200170

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

480

Kivitel

váltakozó áram-szinkron motor

Védettség

IP54

Pólusszám

Gyártó/Márka

Schneider Electric

Névleges áram

3 A

Tömeg

3,64 kg/db

Cikkszám

3606485200170
