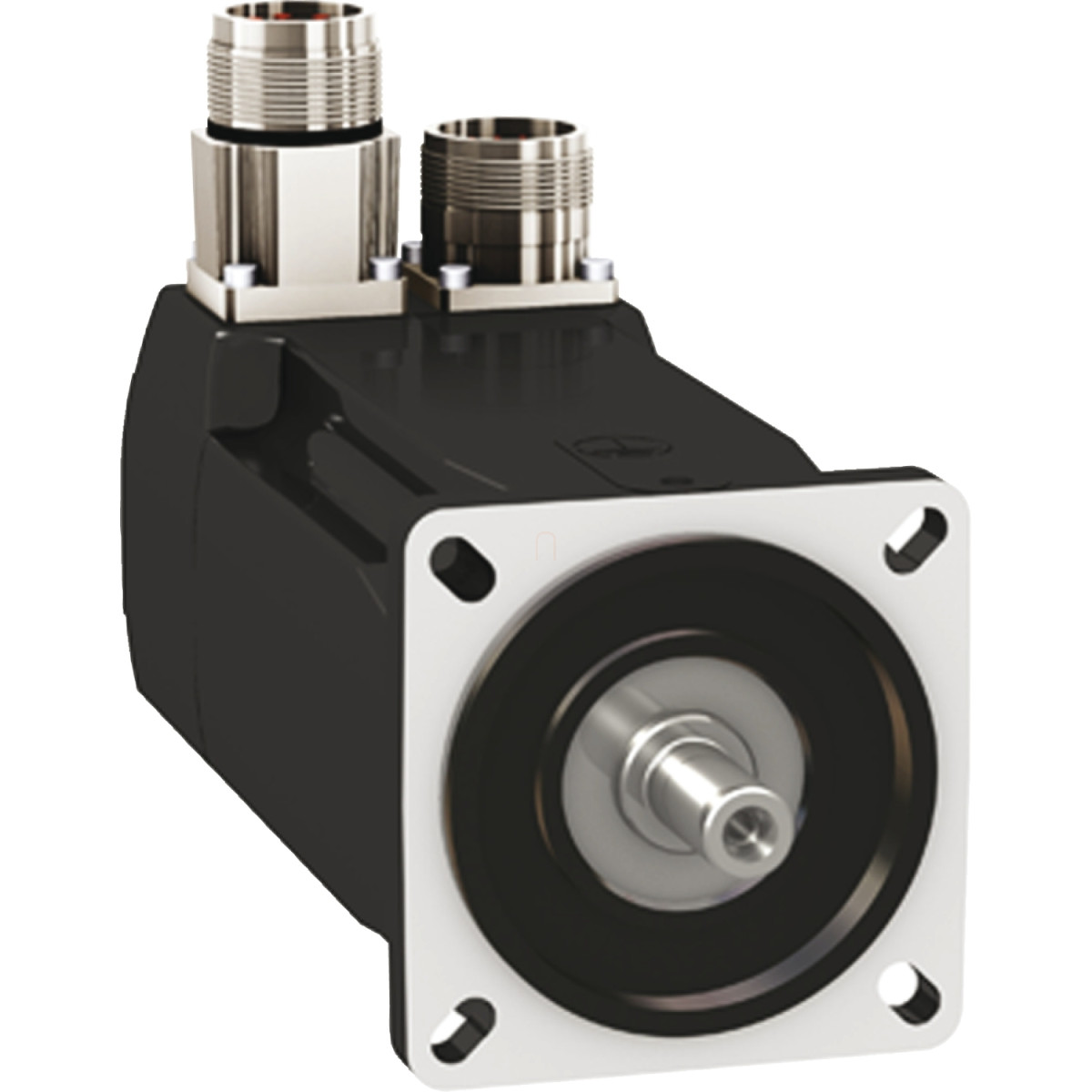

A Schneider Electric BMH0703T06A1A szervomotor a Lexium 32 termékcsalád prémium kategóriás tagja, amely kiemelkedő teljesítményt biztosít precíziós ipari alkalmazásokhoz. Ez a kompakt kialakítású, 70 mm-es karimával rendelkező szervomotor tökéletes választás olyan gyártási folyamatokhoz, ahol nagy pontosság és megbízhatóság szükséges. A BMH0703T06A1A típusjelű motor maximális mechanikus fordulatszáma 8000 rpm, ami lehetővé teszi a gyors működtetést és hatékony teljesítményt dinamikus alkalmazási környezetekben is.
A BMH0703T06A1A szervomotor folyamatos nyomatéka 3,4 Nm, ami LXM32.D30M2 típusú hajtással 10 A, 115 V egyfázisú tápellátás mellett, vagy LXM32.D18M2 hajtással 6 A, 230 V egyfázisú táplálás esetén érhető el. A motor különösen lenyűgöző csúcsteljesítményt kínál – csúcs nyomatéka eléri a 8,7 Nm-t LXM32.D30M2 hajtással 115 V-on, illetve a 10,2 Nm-t LXM32.D18M2 hajtással 230 V-on. Ez a teljesítménytartalék különösen értékes olyan alkalmazásoknál, ahol időszakos terheléscsúcsok fordulnak elő. A névleges kimeneti teljesítmény 650 W és 900 W között mozog a választott hajtás és tápfeszültség függvényében.
A motor technikai paraméterei részletesen megismerhetők a dokumentációból: a névleges nyomaték 2,9-3,1 Nm között változik, míg a névleges fordulatszám 2000-3000 rpm a hajtástípustól függően. A 70 mm-es motorflancs 4 rögzítőfurattal rendelkezik, amelyek átmérője 5,5 mm, és 82 mm átmérőjű körön helyezkednek el. A motor 14 mm átmérőjű, 30 mm hosszú sima tengelyvéggel készül, második tengelyvég nélkül. Az IP54 védettségi fokozat biztosítja a por és fröccsenő víz elleni védelmet, ami sokoldalú felhasználást tesz lehetővé. A motor egyenes csatlakozókkal van felszerelve, és nem tartalmaz rögzítőféket. A visszacsatolást egy kifinomult, Single turn SinCos Hiperface típusú jeladó biztosítja, amely 32768 pont/fordulat felbontással rendelkezik, garantálva a pontos pozicionálást és sebesség-visszacsatolást.
A BMH0703T06A1A további kimagasló műszaki jellemzői közé tartozik a 0,61 Nm/A nyomaték állandó 120 °C-on, a 39,3 V/krpm ellenelektromos erő állandó ugyancsak 120 °C-on, valamint az 1,67 kg·cm² forgórész tehetetlenségi nyomaték. A motor állórészének ellenállása 1,32 Ohm, induktivitása 2,07 mH 20 °C-on. Maximális radiális erőterhelése sebességfüggő: 1000 rpm-nél 730 N, ami 6000 rpm-nél 400 N-ra csökken. A természetes légáramlással hűtött motor teljes hossza 186 mm, tömege 3 kg. A Schneider Electric BMH0703T06A1A szervomotor professzionális megoldást kínál azoknak, akik nagy teljesítményű, precíz és megbízható motort keresnek ipari automatizálási projektjeikhez.
Schneider Electric Lexium 32 - BMH0703T06A1A -BMH szervomotor, 70 mm, max 900 W, max 8000 rpm, 3,4 Nm, IP54, retesz nélkül, 32 hajtáshoz műszaki adatok
Általános jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai sebesség: 8000 rpm
Folyamatos álló nyomaték: 3,4 N.m LXM32.D30M2 esetén 10 A, 115 V, egyfázisú
Folyamatos álló nyomaték: 3,4 N.m LXM32.D18M2 esetén 6 A, 230 V, egyfázisú
Csúcs álló nyomaték: 8,7 N.m LXM32.D30M2 esetén 10 A, 115 V, egyfázisú
Csúcs álló nyomaték: 10,2 N.m LXM32.D18M2 esetén 6 A, 230 V, egyfázisú
Névleges kimeneti teljesítmény: 650 W LXM32.D30M2 esetén 10 A, 115 V, egyfázisú
Névleges kimeneti teljesítmény: 900 W LXM32.D18M2 esetén 6 A, 230 V, egyfázisú
Névleges nyomaték: 3,1 N.m LXM32.D30M2 esetén 10 A, 115 V, egyfázisú
Névleges nyomaték: 2,9 N.m LXM32.D18M2 esetén 6 A, 230 V, egyfázisú
Névleges fordulatszám: 2000 rpm LXM32.D30M2 esetén 10 A, 115 V, egyfázisú
Névleges fordulatszám: 3000 rpm LXM32.D18M2 esetén 6 A, 230 V, egyfázisú
Termék kompatibilitás: LXM32.D30M2 115 V egyfázisú
Termék kompatibilitás: LXM32.D18M2 230 V egyfázisú
Tengelyvég: Sima tengely
IP védettségi fokozat: IP54 szabványos
Sebességvisszacsatolás felbontása: 32768 pont/fordulat
Rögzítőfék: Nélkül
Rögzítési támogatás: Nemzetközi szabványos karima
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő
Termékcsalád kompatibilitás: Lexium 32
Névleges tápfeszültség: 240 V
Hálózati fázisok száma: Háromfázisú
Folyamatos álló áram: 5,55 A
Folyamatos teljesítmény: 1,68 W
Maximális áram Irms: 17,84 A LXM32.D30M2 esetén
Maximális áram Irms: 17,8 A LXM32.D18M2 esetén
Maximális állandó áram: 17,84 A
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 14 mm
Tengely hossz: 30 mm
Visszacsatolás típusa: Single turn SinCos Hiperface
Motor karima mérete: 70 mm
Motor kötegek száma: 3
Nyomaték állandó: 0,61 N.m/A 120 °C-on
Ellenelektromos erő állandó: 39,3 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Forgórész tehetetlenség: 1,67 kg.cm²
Állórész ellenállás: 1,32 Ohm 20 °C-on
Állórész induktivitás: 2,07 mH 20 °C-on
Állórész elektromos időállandó: 3,3 ms 20 °C-on
Maximális radiális erő Fr: 730 N 1000 rpm-nél
Maximális radiális erő Fr: 580 N 2000 rpm-nél
Maximális radiális erő Fr: 510 N 3000 rpm-nél
Maximális radiális erő Fr: 460 N 4000 rpm-nél
Maximális radiális erő Fr: 430 N 5000 rpm-nél
Maximális radiális erő Fr: 400 N 6000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Hosszúság: 186 mm
Központosító gallér átmérője: 60 mm
Központosító gallér mélysége: 2,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 5,5 mm
Rögzítőfuratok körátmérője: 82 mm
Nettó tömeg: 3 kg
Méretezési referencia: BMH0703T
Hálózati fázisok száma: 3
Szöghiba: 4,8 °
Réz hőmérséklet forró: 135 °C
Mágnes hőmérséklet forró: 100 °C
Mágnes hőmérséklet környezeti: 20 °C
