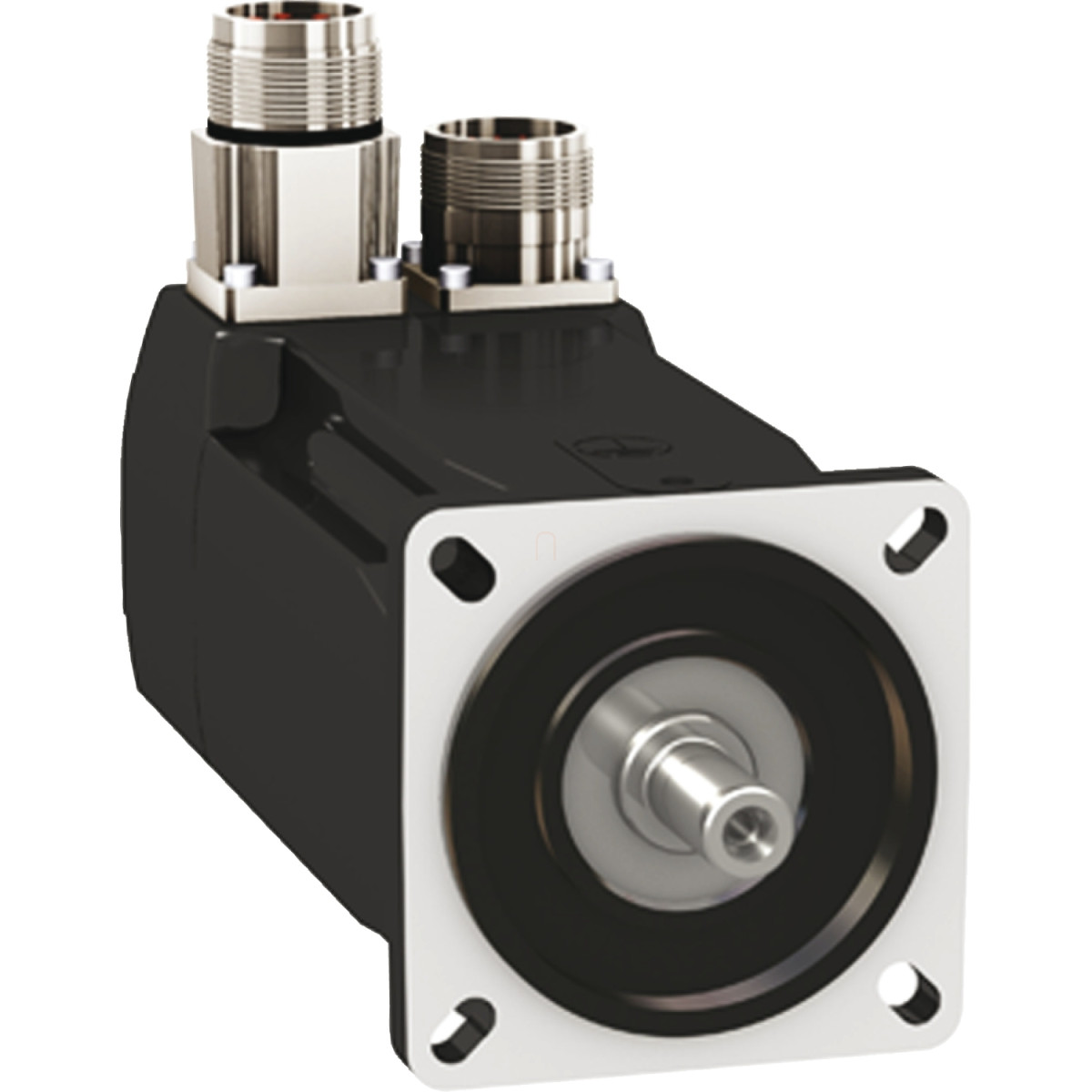

A Schneider Electric BMH0703P16A1A modelljével egy kiemelkedően megbízható és nagy teljesítményű szervomotort választasz a Lexium 32 termékcsaládból. Ez a 70 mm-es peremkialakítású, háromfázisú szervomotor ideális megoldást kínál precíziós pozicionálást igénylő ipari alkalmazások számára, különösen automatizálási rendszerekben és nagypontosságú gépvezérlésekben.
A BMH0703P16A1A szervomotor maximális mechanikai fordulatszáma 8000 rpm, ami kiváló dinamikát biztosít gyors alkalmazásokhoz. A 3,4 Nm állandó nyomaték mellett képes akár 10,2 Nm csúcsnyomaték leadására is, ami sokoldalú felhasználhatóságot tesz lehetővé a különböző terhelési helyzetekben. A névleges kimeneti teljesítménye 1300 W, névleges nyomatéka 2,4 Nm, névleges fordulatszáma pedig 5000 rpm, ami ideális egyenletes üzemű alkalmazásokhoz. A motor tökéletesen kompatibilis a Lexium 32 hajtáscsaláddal, specifikusan az LXM32.D18N4 típusú hajtással, 400-480 V háromfázisú tápellátás mellett.
A BMH0703P16A1A modell további műszaki jellemzői között szerepel az IP54-es védettségi szint, ami megbízható védelmet nyújt por és fröccsenő víz ellen. A szervomotor reteszelt tengelyvéggel rendelkezik, átmérője 14 mm, tengelyhossza 30 mm, a reteszhorony szélessége 20 mm. A visszacsatolást egy kiváló minőségű, egyfordulatú SinCos Hiperface jeladó biztosítja, amely 32768 pont/fordulat felbontást kínál, így rendkívül pontos pozicionálást tesz lehetővé. A motor természetes konvekcióval hűl, fék nélküli kivitelben készül, és egyenes csatlakozókkal van felszerelve.
A motor kiemelkedő villamos jellemzőkkel rendelkezik: nyomatékállandója 0,87 N.m/A (120 °C-on), ellenelektromotoros erő állandója 55,8 V/krpm (120 °C-on). Az állórész ellenállása 2,65 Ohm, induktivitása 4,175 mH (mindkettő 20 °C-on mérve), állórész villamos időállandója 3,2 ms. A motor tömege 3 kg, teljes hossza pedig 186 mm. A peremkialakítás nemzetközi szabványos peremmel készül, 4 rögzítőfurattal, amelyek átmérője 5,5 mm, és 82 mm-es körátmérőn helyezkednek el. Rotor tehetetlenségi nyomatéka 1,67 kg.cm², ami kiváló dinamikai tulajdonságokat biztosít gyors pozicionálási feladatokhoz. Ez a szervomotor ideális választás olyan alkalmazásokhoz, ahol kulcsfontosságú a precíz mozgásszabályozás és a nagy megbízhatóság.
Schneider Electric Lexium 32 - BMH0703P16A1A -BMH szervomotor, 70 mm, max 1320 W, max 8000 rpm, 3,4 Nm, IP54, retesszel, 32 hajtáshoz műszaki adatok
Általános jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típus: Szervomotor
Maximális mechanikai fordulatszám: 8000 rpm
Folyamatos leállási nyomaték: 3,4 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú és 3,4 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Csúcs leállási nyomaték: 10,2 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú és 10,2 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Névleges kimeneti teljesítmény: 1300 W LXM32.D18N4 esetén 6 A, 400 V, háromfázisú és 1300 W LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Névleges nyomaték: 2,4 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú és 2,4 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Névleges fordulatszám: 5000 rpm LXM32.D18N4 esetén 6 A, 400 V, háromfázisú és 5000 rpm LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Termék kompatibilitás: LXM32.D18N4 400...480 V háromfázisú esetén
Fizikai jellemzők
Tengelyvég: Reteszelt
IP védettségi fokozat: IP54 szabvány
Sebesség visszacsatolási felbontás: 32768 pont/fordulat
Tartófék: Nélkül
Rögzítési támogatás: Nemzetközi szabványos perem
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő tulajdonságok
Választék kompatibilitás: Lexium 32
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos leállási áram: 3,91 A
Folyamatos teljesítmény: 1,68 W
Maximális áram Irms: 12,57 A LXM32.D18N4 esetén
Maximális állandó áram: 12,57 A
Második tengely: Második tengelyvég nélkül
Tengelyátmérő: 14 mm
Tengelyhossz: 30 mm
Retesz szélesség: 20 mm
Visszacsatolás típus: Egyfordulatú SinCos Hiperface
Mechanikai jellemzők
Motor perem méret: 70 mm
Motor rétegek száma: 3
Nyomatékállandó: 0,87 N.m/A 120 °C-on
Ellenelektromotoros erő állandó: 55,8 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Rotor tehetetlenség: 1,67 kg.cm²
Állórész ellenállás: 2,65 Ohm 20 °C-on
Állórész induktivitás: 4,175 mH 20 °C-on
Állórész villamos időállandó: 3,2 ms 20 °C-on
Maximális sugárirányú erő Fr: 730 N 1000 rpm-nél, 580 N 2000 rpm-nél, 510 N 3000 rpm-nél, 460 N 4000 rpm-nél, 430 N 5000 rpm-nél, 400 N 6000 rpm-nél
Maximális tengelyirányú erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Hossz: 186 mm
Központosító gallér átmérő: 60 mm
Központosító gallér mélység: 2,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 5,5 mm
Rögzítőfuratok körátmérője: 82 mm
Nettó tömeg: 3 kg
Méretezési referencia: BMH0703P
Szöghiba: 4,8 °
