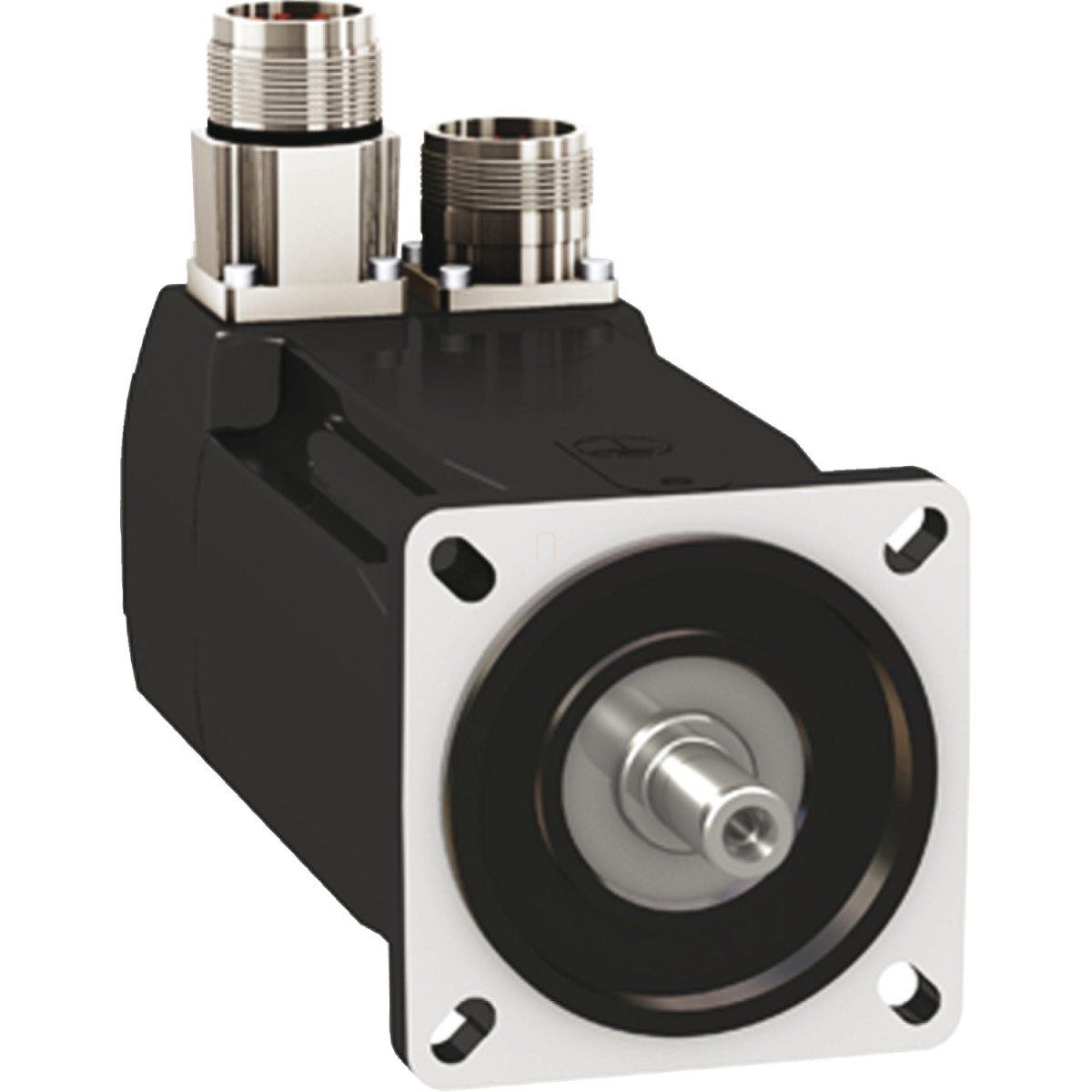

A BMH0703P06A1A típusú szervomotor a Schneider Electric Lexium 32 sorozatának kiváló minőségű tagja, amely precíz mozgásvezérlést biztosít ipari és automatizálási alkalmazásokban. Ez a 70 mm-es motorkonstrukció kompakt méretei ellenére kiemelkedő teljesítményre képes, és számos különböző ipari területen alkalmazható.
A BMH0703P06A1A szervomotor maximális mechanikai sebessége 8000 rpm, amely lehetővé teszi a gyors és dinamikus mozgásokat. A motor folyamatos nyugalmi nyomatéka 3,4 Nm, míg csúcs nyugalmi nyomatéka eléri a 10,2 Nm-t, biztosítva a megfelelő teljesítményt még a nagy terhelésű alkalmazásokban is. A névleges kimeneti teljesítménye 1300 W, a névleges nyomaték 2,4 Nm, míg a névleges fordulatszáma 5000 rpm. Ezek az értékek a LXM32.D18N4 típusú hajtással érhetők el, 6 A áramerősség, valamint 400 V vagy 480 V háromfázisú tápfeszültség mellett. A motor kompatibilis a Lexium 32 hajtáscsaláddal, különösen a LXM32.D18N4 típussal, amely 400-480 V háromfázisú tápellátással működik.
A BMH0703P06A1A szervomotor sima tengelyvéggel rendelkezik, átmérője 14 mm, hosszúsága 30 mm. A motor IP54 szabványos védettségi fokozattal rendelkezik, amely védelmet biztosít por és fröccsenő víz ellen. A forgórész tehetetlenségi nyomatéka 1,67 kg.cm², amely gyors reakcióidőt tesz lehetővé. A motorban nincs féktartó, ami egyszerűbbé teszi a felépítést olyan alkalmazásokban, ahol nincs szükség állandó fékezésre. A visszacsatolást egy nagy pontosságú, egykörös SinCos Hiperface jeladó biztosítja, amelynek felbontása 32768 pont/fordulat, így rendkívül precíz pozicionálást tesz lehetővé.
A BMH0703P06A1A motor állandó nyomatéka 0,87 N.m/A 120 °C-on, a visszaindukált elektromotoros erő állandója 55,8 V/krpm 120 °C-on. A motorban 5 pólus található, állórész ellenállása 2,65 Ohm 20 °C-on, az állórész induktivitása 4,175 mH 20 °C-on. Az állórész elektromos időállandója 3,2 ms 20 °C-on. A motor természetes konvekcióval hűl, teljes hossza 186 mm, a központosító gallér átmérője 60 mm, mélysége 2,5 mm. A rögzítőfuratok száma 4, átmérőjük 5,5 mm, a furatkör átmérője 82 mm. A BMH0703P06A1A nettó tömege 3 kg, méretezési referenciája BMH0703P. A motor nemzetközi szabványos peremmel rendelkezik a rögzítéshez, és egyenes csatlakozókkal van ellátva az elektromos csatlakoztatáshoz, ami megkönnyíti a telepítést és a karbantartást.
Schneider Electric Lexium 32 - BMH0703P06A1A -BMH szervomotor, 70 mm, max 1320 W, max 8000 rpm, 3,4 Nm, IP54, retesz nélkül, 32 hajtáshoz műszaki adatok
Alapadatok
Eszköz rövid neve: BMH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai sebesség: 8000 rpm
Folyamatos nyugalmi nyomaték: 3,4 N.m (LXM32.D18N4 esetén, 6 A, 400 V, háromfázisú)
Folyamatos nyugalmi nyomaték: 3,4 N.m (LXM32.D18N4 esetén, 6 A, 480 V, háromfázisú)
Csúcs nyugalmi nyomaték: 10,2 N.m (LXM32.D18N4 esetén, 6 A, 400 V, háromfázisú)
Csúcs nyugalmi nyomaték: 10,2 N.m (LXM32.D18N4 esetén, 6 A, 480 V, háromfázisú)
Névleges kimeneti teljesítmény: 1300 W (LXM32.D18N4 esetén, 6 A, 400 V, háromfázisú)
Névleges kimeneti teljesítmény: 1300 W (LXM32.D18N4 esetén, 6 A, 480 V, háromfázisú)
Teljesítmény
Névleges nyomaték: 2,4 N.m (LXM32.D18N4 esetén, 6 A, 400 V, háromfázisú)
Névleges nyomaték: 2,4 N.m (LXM32.D18N4 esetén, 6 A, 480 V, háromfázisú)
Névleges sebesség: 5000 rpm (LXM32.D18N4 esetén, 6 A, 400 V, háromfázisú)
Névleges sebesség: 5000 rpm (LXM32.D18N4 esetén, 6 A, 480 V, háromfázisú)
Folyamatos teljesítmény: 1,68 W
Nyomaték állandó: 0,87 N.m/A 120 °C-on
Visszaindukált elektromotoros erő állandó: 55,8 V/krpm 120 °C-on
Elektromos adatok
Termék kompatibilitás: LXM32.D18N4, 400...480 V háromfázisú
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos nyugalmi áram: 3,91 A
Maximális áram Irms: 12,57 A (LXM32.D18N4 esetén)
Maximális állandó áram: 12,57 A
Állórész ellenállása: 2,65 Ohm 20 °C-on
Állórész induktivitása: 4,175 mH 20 °C-on
Állórész elektromos időállandója: 3,2 ms 20 °C-on
Mechanikai adatok
Tengely vég: Sima tengely
Második tengely: Második tengely vég nélkül
Tengely átmérő: 14 mm
Tengely hossz: 30 mm
IP védettségi fokozat: IP54 szabványos
Motor peremes mérete: 70 mm
Központosító gallér átmérője: 60 mm
Központosító gallér mélysége: 2,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 5,5 mm
Furatkör átmérője: 82 mm
Hosszúság: 186 mm
Nettó súly: 3 kg
Egyéb jellemzők
Sebesség visszacsatolás felbontás: 32768 pont/fordulat
Tartó fék: Nélkül
Rögzítési támogatás: Nemzetközi szabványos perem
Elektromos csatlakozás: Egyenes csatlakozók
Visszacsatolás típusa: Egykörös SinCos Hiperface
Motortekercsek száma: 3
Motorpólusok száma: 5,0
Forgórész tehetetlenségi nyomatéka: 1,67 kg.cm²
Hűtés típusa: Természetes konvekció
Méretezési referencia: BMH0703P
