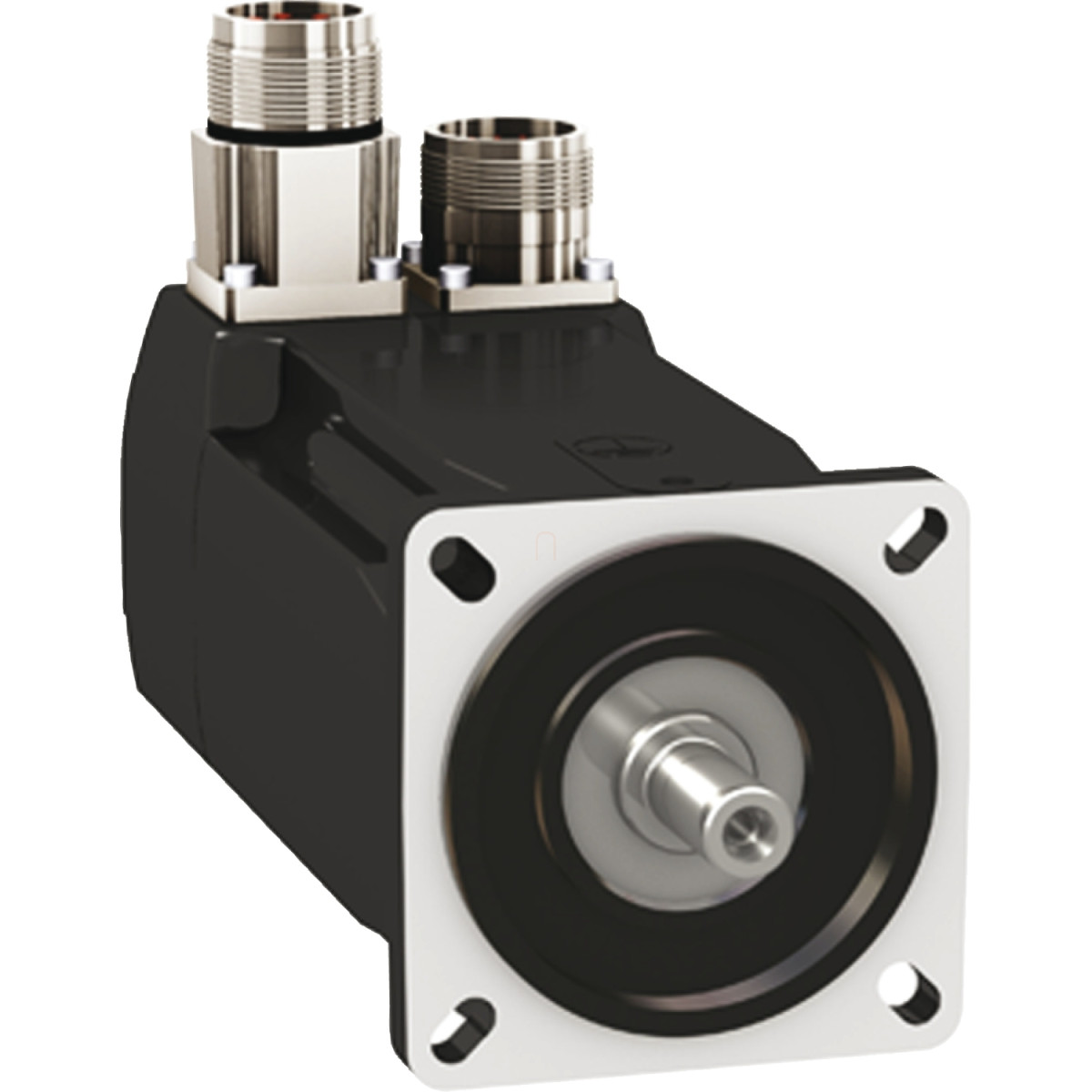

Schneider Electric Lexium 32 - BMH0702T16A1A - BMH szervomotor, 70 mm, max 900 W, max 8000 rpm, 2,5 Nm, IP54, retesszel, 32 hajtáshoz

Szélesség méret: 200 mm

Hosszúság méret: 400 mm

Magasság méret: 110 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Lexium 32 - BMH0702T16A1A - BMH szervomotor, 70 mm, max 900 W, max 8000 rpm, 2,5 Nm, IP54, retesszel, 32 hajtáshoz

Name: Schneider Electric Lexium 32 - BMH0702T16A1A - BMH szervomotor, 70 mm, max 900 W, max 8000 rpm, 2,5 Nm, IP54, retesszel, 32 hajtáshoz
Brand: Schneider Electric
SKU: 3606485194639
Price: 257261 HUF
Availability: InStock

257 261 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Elektromotor

Schneider Electric Lexium 32

A Schneider Electric BMH0702T16A1A egy kiváló minőségű szervomotor a Lexium 32 termékcsaládból, amely számos ipari alkalmazásban tökéletes választás lehet, különösen amikor pontos pozicionálás és kimagasló teljesítmény szükséges. Ez a típusú motor 2.5 Nm folyamatos nyomatékot biztosít, miközben képes akár 8000 rpm fordulatszámra is, így rendkívül rugalmas megoldást jelent az automatizálási rendszerekbe.

A BMH0702T16A1A szervomotor elsősorban a Lexium 32 hajtásokkal való használatra lett optimalizálva, és tökéletesen kompatibilis az LXM32.D30M2 (115 V egyfázisú) valamint az LXM32.D18M2 (230 V egyfázisú) szervohajtásokkal. A motor kulcsfontosságú jellemzői közé tartozik az IP54 védettségi szint, amely védelmet nyújt a por és a fröccsenő víz ellen, így ideális választás olyan környezetben, ahol a megbízhatóság elsődleges szempont. A reteszelt tengelykialakítás biztos mechanikai kapcsolatot tesz lehetővé a hajtott komponensekkel, míg a 16 bites enkóder nagy pontosságú pozicionálást biztosít.

Technikai szempontból a BMH0702T16A1A számos lenyűgöző paramétert kínál. A maximális mechanikai fordulatszám 8000 rpm, a folyamatos nyugalmi nyomaték 2.5 N.m, míg a csúcs nyugalmi nyomaték akár 7.4 N.m is lehet az LXM32.D18M2 (230 V, egyfázisú) hajtással kombinálva. A motor névleges kimeneti teljesítménye 600 W (LXM32.D30M2 hajtásnál) vagy 900 W (LXM32.D18M2 hajtásnál), a névleges nyomaték 2.3 N.m vagy 2.1 N.m, a névleges fordulatszám pedig 2500 rpm vagy 4000 rpm a használt hajtástól függően. A beépített Single turn SinCos Hiperface visszacsatolás 32768 pont/fordulat felbontást tesz lehetővé, ami kivételes pontosságot biztosít a pozicionálási feladatokhoz. A motor nem tartalmaz fékegységet, ami egyes alkalmazásoknál előnyös lehet. A nemzetközi szabványú peremmel rendelkező BMH0702T16A1A egyenes csatlakozókkal van felszerelve, ami egyszerű beépítést és karbantartást tesz lehetővé.

BMH0702T16A1A műszaki adatok

Fő jellemzők

Eszköz rövid neve: BMH

Termék vagy alkatrész típus: Szervomotor

Maximális mechanikai fordulatszám: 8000 rpm

Folyamatos nyugalmi nyomaték: 2.5 N.m LXM32.D30M2 esetén 10 A, 115 V, egyfázisú

Folyamatos nyugalmi nyomaték: 2.5 N.m LXM32.D18M2 esetén 6 A, 230 V, egyfázisú

Csúcs nyugalmi nyomaték: 6.4 N.m LXM32.D30M2 esetén 10 A, 115 V, egyfázisú

Csúcs nyugalmi nyomaték: 7.4 N.m LXM32.D18M2 esetén 6 A, 230 V, egyfázisú

Névleges kimeneti teljesítmény: 600 W LXM32.D30M2 esetén 10 A, 115 V, egyfázisú

Névleges kimeneti teljesítmény: 900 W LXM32.D18M2 esetén 6 A, 230 V, egyfázisú

Névleges nyomaték: 2.3 N.m LXM32.D30M2 esetén 10 A, 115 V, egyfázisú

Névleges nyomaték: 2.1 N.m LXM32.D18M2 esetén 6 A, 230 V, egyfázisú

Névleges fordulatszám: 2500 rpm LXM32.D30M2 esetén 10 A, 115 V, egyfázisú

Névleges fordulatszám: 4000 rpm LXM32.D18M2 esetén 6 A, 230 V, egyfázisú

Termékkompatiblitás: LXM32.D30M2 115 V egyfázisú

Termékkompatiblitás: LXM32.D18M2 230 V egyfázisú

Tengelyvég: Reteszelt

IP védelmi fokozat: IP54 szabvány

Fordulatszám visszacsatolás felbontása: 32768 pont/fordulat

Tartófék: Nélkül

Szerelési támogatás: Nemzetközi szabvány perem

Elektromos csatlakozás: Egyenes csatlakozók

Kiegészítő adatok

Sorozat kompatibilitás: Lexium 32

Névleges tápfeszültség [Us]: 240 V

Hálózati fázisok száma: Három fázis

Folyamatos nyugalmi áram: 5.38 A

Folyamatos teljesítmény: 1.51 W

Maximális áram Irms: 17.64 A LXM32.D30M2 esetén

Maximális áram Irms: 17.5 A LXM32.D18M2 esetén

Maximális állandó áram: 17.71 A

Második tengely: Második tengelyvég nélkül

Tengely átmérő: 11 mm

Tengely hossz: 23 mm

Retesz szélesség: 18 mm

Visszacsatolás és motor adatok

Visszacsatolás típusa: Single turn SinCos Hiperface

Motor perem mérete: 70 mm

Motor stackek száma: 2

Nyomaték állandó: 0.46 N.m/A 120 °C-on

Ellenelektromos erő állandó: 29.6 V/krpm 120 °C-on

Motor pólusok száma: 5.0

Rotor tehetetlenségi nyomatéka: 1.13 kg.cm²

Állórész ellenállás: 1.15 Ohm 20 °C-on

Állórész induktivitás: 1.76 mH 20 °C-on

Állórész elektromos időállandója: 3.1 ms 20 °C-on

Mechanikai terhelési adatok

Maximális radiális erő Fr: 710 N 1000 rpm-nél

Maximális radiális erő Fr: 560 N 2000 rpm-nél

Maximális radiális erő Fr: 490 N 3000 rpm-nél

Maximális radiális erő Fr: 450 N 4000 rpm-nél

Maximális radiális erő Fr: 410 N 5000 rpm-nél

Maximális radiális erő Fr: 390 N 6000 rpm-nél

Maximális axiális erő Fa: 0.2 x Fr

Hűtés és méretadatok

Hűtés típusa: Természetes konvekció

Hossz: 154 mm

Központosító gallér átmérő: 60 mm

Központosító gallér mélység: 2.5 mm

Rögzítőfuratok száma: 4

Rögzítőfuratok átmérője: 5.5 mm

Rögzítőfuratok körosztásának átmérője: 82 mm

Nettó tömeg: 2.3 kg

Méretezési referencia: BMH0702T

Hálózati fázisok száma: 3

Szög pontossági hiba: 4.8 °

Termék adatok

Szélesség méret

200 mm

Hosszúság méret

400 mm

Magasság méret

110 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606485194639

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

240

Kivitel

váltakozó áram-szinkron motor

Védettség

IP54

Pólusszám

Gyártó/Márka

Schneider Electric

Névleges áram

10 A

Tömeg

2 kg/db

Cikkszám

3606485194639
