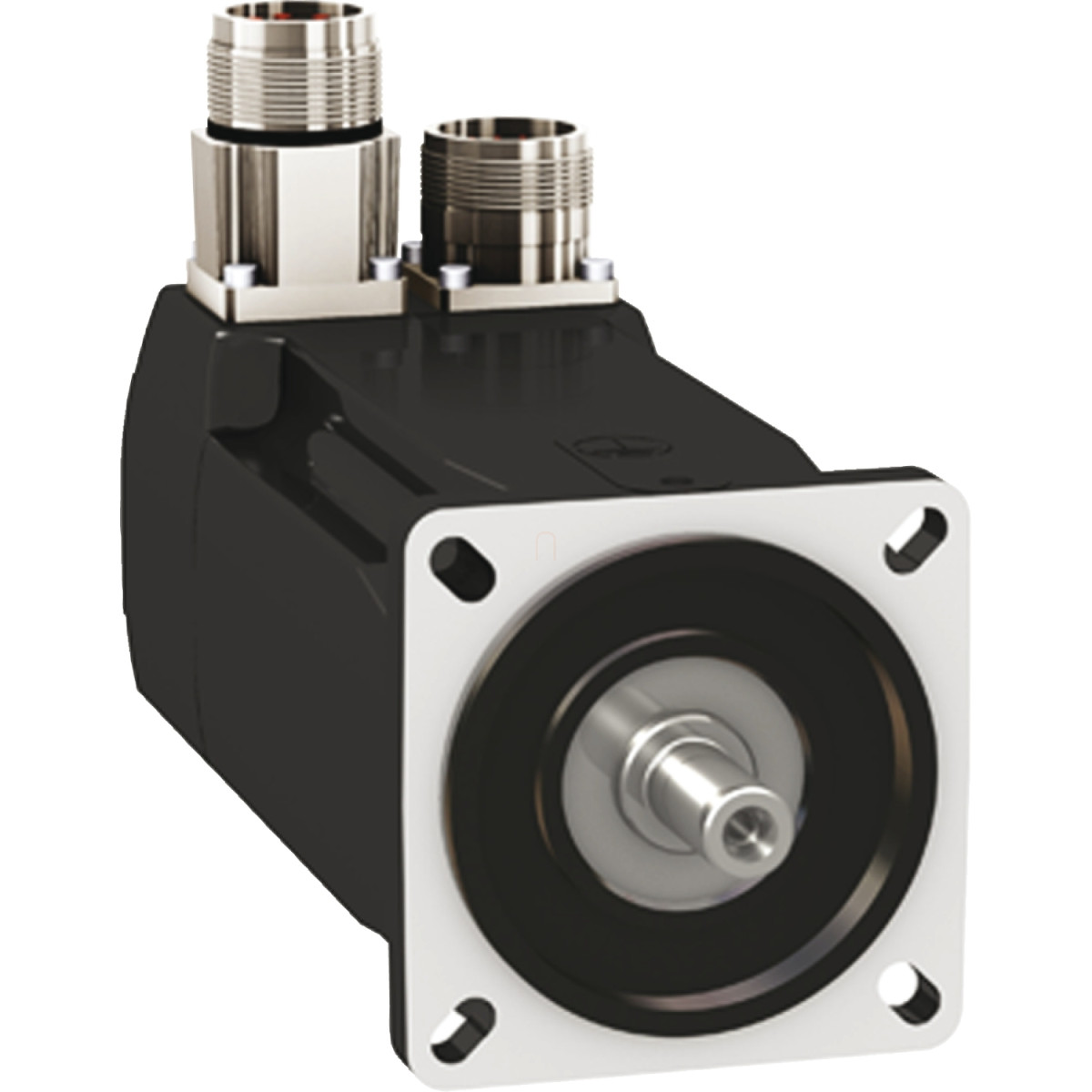

A Schneider Electric BMH0702T06A1A szervomotor a Lexium 32 szervomotor család kimagasló teljesítményű és precíziós tagja, amely ideális megoldást kínál komplex automatizálási és pozicionálási feladatokhoz. Ez a BMH típusú motor 2,5 Nm folyamatos nyomatékot biztosít, miközben képes akár 8000 rpm fordulatszámmal is működni, ezáltal kiemelkedően alkalmas gyors és pontos mozgásvezérlési alkalmazásokhoz.
A BMH0702T06A1A szervomotor számos kiváló műszaki paraméterrel rendelkezik, amelyek garantálják a megbízható teljesítményt a legigényesebb ipari környezetekben is. A motor 70 mm-es karimával szerelt, amely nemzetközi szabvány szerinti rögzítést tesz lehetővé, és IP54-es védettséggel rendelkezik a por és nedvesség ellen. A motor sima, retesz nélküli tengelyvégződéssel készül, átmérője 11 mm, hossza pedig 23 mm, ami sokféle mechanikus csatlakoztatási lehetőséget biztosít. A motor egyenes csatlakozókkal van ellátva a könnyű kábelezés érdekében, és nem tartalmaz beépített féket, ami egyszerűbb felépítést eredményez azon alkalmazásokhoz, ahol nincs szükség álló helyzetben tartó nyomatékra.
A BMH0702T06A1A szervomotor kiváló dinamikai tulajdonságokkal rendelkezik: csúcsnyomatéka elérheti a 7,4 Nm-t LXM32.D18M2 típusú hajtással 230 V-os táplálás mellett, míg 115 V-os táplálás esetén a LXM32.D30M2 hajtással 6,4 Nm csúcsnyomatékot képes leadni. A motor névleges teljesítménye 900 W (230 V-nál), illetve 600 W (115 V-nál), ami széles alkalmazási területet fed le. Precíziós vezérlését a Single turn SinCos Hiperface visszacsatolás biztosítja, amely 32768 pont/fordulat felbontással rendelkezik, lehetővé téve a rendkívül pontos pozicionálást. A szervomotor rotorjának tehetetlenségi nyomatéka 1,13 kg·cm², ami kedvező a gyors pozícióváltást igénylő alkalmazásoknál. A motor álló része 1,15 Ohm ellenállással és 1,76 mH induktivitással rendelkezik 20°C-on, az állórész villamos időállandója 3,1 ms. A forgatónyomaték-állandó értéke 0,46 N·m/A 120°C-on, a visszaindukált feszültség állandója pedig 29,6 V/krpm szintén 120°C-on mérve.
Schneider Electric Lexium 32 - BMH0702T06A1A -BMH szervomotor műszaki adatok
Alapadatok
Készülék rövid neve: BMH
Termék vagy összetevő típusa: Szervomotor
Maximális mechanikai sebesség: 8000 rpm
Folyamatos pangási nyomaték: 2,5 N.m LXM32.D30M2 esetén 10 A, 115 V, egyfázisú táplálással
Folyamatos pangási nyomaték: 2,5 N.m LXM32.D18M2 esetén 6 A, 230 V, egyfázisú táplálással
Csúcs pangási nyomaték: 6,4 N.m LXM32.D30M2 esetén 10 A, 115 V, egyfázisú táplálással
Csúcs pangási nyomaték: 7,4 N.m LXM32.D18M2 esetén 6 A, 230 V, egyfázisú táplálással
Névleges kimeneti teljesítmény: 600 W LXM32.D30M2 esetén 10 A, 115 V, egyfázisú táplálással
Névleges kimeneti teljesítmény: 900 W LXM32.D18M2 esetén 6 A, 230 V, egyfázisú táplálással
Névleges nyomaték: 2,3 N.m LXM32.D30M2 esetén 10 A, 115 V, egyfázisú táplálással
Névleges nyomaték: 2,1 N.m LXM32.D18M2 esetén 6 A, 230 V, egyfázisú táplálással
Névleges fordulatszám: 2500 rpm LXM32.D30M2 esetén 10 A, 115 V, egyfázisú táplálással
Névleges fordulatszám: 4000 rpm LXM32.D18M2 esetén 6 A, 230 V, egyfázisú táplálással
Termék kompatibilitás: LXM32.D30M2 115 V egyfázisú táplálással, LXM32.D18M2 230 V egyfázisú táplálással
Tengelyvég: Sima tengely
IP védettségi fokozat: IP54 szabvány
Sebesség visszacsatolási felbontás: 32768 pont/fordulat
Tartófék: Nélkül
Szerelési támogatás: Nemzetközi szabvány karima
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő adatok
Névleges tápfeszültség: 240 V
Hálózat fázisszáma: Háromfázisú
Folyamatos pangó áram: 5,38 A
Folyamatos teljesítmény: 1,51 W
Maximális áram Irms: 17,64 A LXM32.D30M2 esetén
Maximális áram Irms: 17,5 A LXM32.D18M2 esetén
Maximális tartós áram: 17,71 A
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 11 mm
Tengely hosszúság: 23 mm
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Motor karima mérete: 70 mm
Motor státorok száma: 2
Nyomaték állandó: 0,46 N.m/A 120 °C-on
Visszaindukált feszültség állandó: 29,6 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Rotor tehetetlenségi nyomatéka: 1,13 kg.cm²
Állórész ellenállás: 1,15 Ohm 20 °C-on
Állórész induktivitás: 1,76 mH 20 °C-on
Állórész villamos időállandó: 3,1 ms 20 °C-on
Maximális radiális erő Fr: 710 N 1000 rpm-nél
Maximális radiális erő Fr: 560 N 2000 rpm-nél
Maximális radiális erő Fr: 490 N 3000 rpm-nél
Maximális radiális erő Fr: 450 N 4000 rpm-nél
Maximális radiális erő Fr: 410 N 5000 rpm-nél
Maximális radiális erő Fr: 390 N 6000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Hosszúság: 154 mm
Központosító gallér átmérő: 60 mm
Központosító gallér mélység: 2,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 5,5 mm
Rögzítő furatok körátmérője: 82 mm
Nettó súly: 2,3 kg
Méretezési referencia: BMH0702T
Hálózat fázisszáma: 3
Szögpontossági hiba: 4,8 °
Réz hőmérséklet max: 135 °C
Mágnes hőmérséklet max: 100 °C
Mágnes környezeti hőmérséklet: 20 °C
