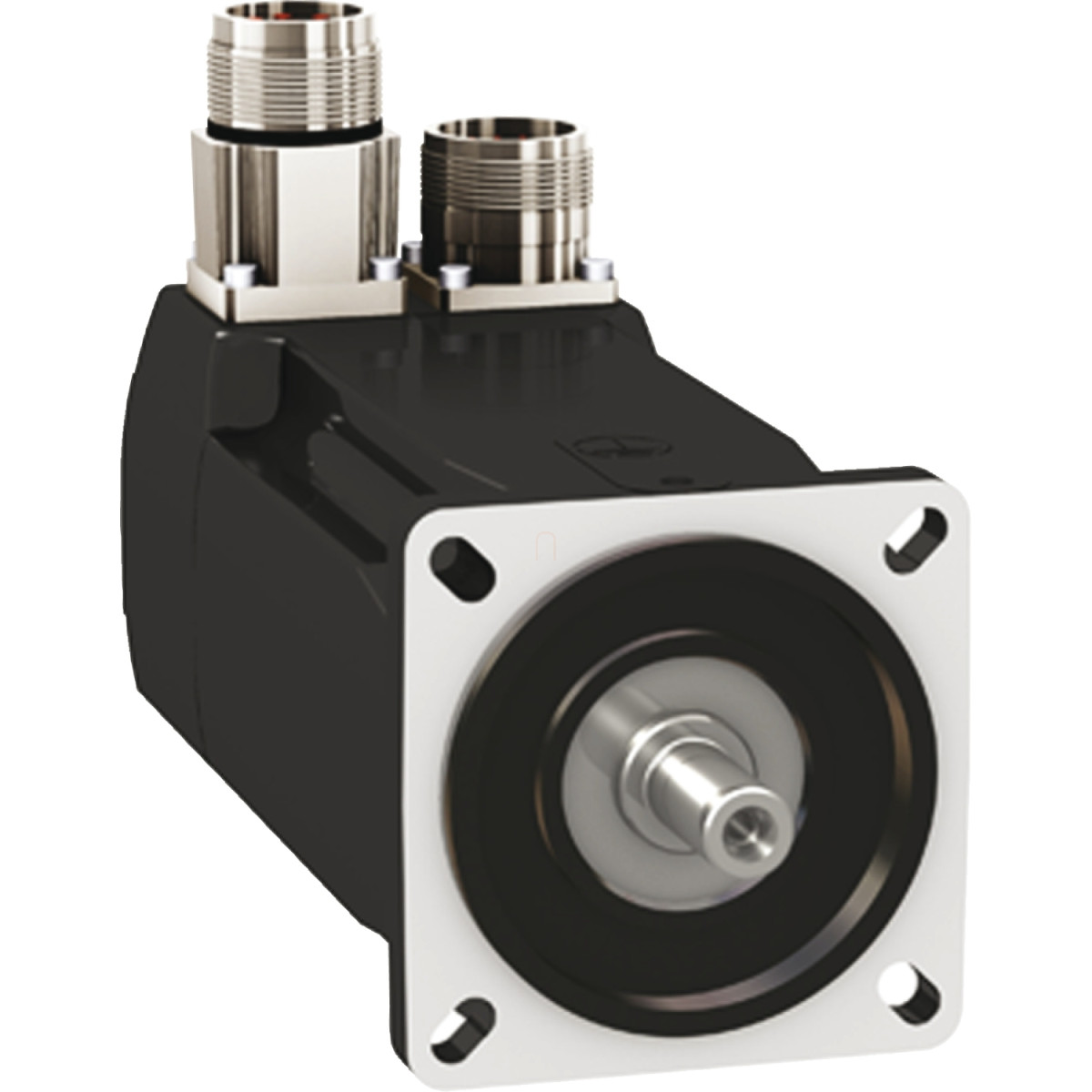

Schneider Electric Lexium 32 - BMH0701P12F1A - BMH szervomotor, 70 mm, max 750 W, max 8000 rpm, 1,4 Nm, IP54, retesszel, fékkel, 32 hajtáshoz

Szélesség méret: 200 mm

Hosszúság méret: 400 mm

Magasság méret: 110 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Lexium 32 - BMH0701P12F1A - BMH szervomotor, 70 mm, max 750 W, max 8000 rpm, 1,4 Nm, IP54, retesszel, fékkel, 32 hajtáshoz

Name: Schneider Electric Lexium 32 - BMH0701P12F1A - BMH szervomotor, 70 mm, max 750 W, max 8000 rpm, 1,4 Nm, IP54, retesszel, fékkel, 32 hajtáshoz
Brand: Schneider Electric
SKU: 3606485193106
Price: 379811 HUF
Availability: InStock

379 811 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Elektromotor

Schneider Electric Lexium 32

A Schneider Electric BMH0701P12F1A típusú szervomotor a Lexium 32 hajtáscsalád tökéletes kiegészítője, amely magas teljesítményt és precíz működést biztosít automatizálási alkalmazásokban. Ez a kompakt, mégis erőteljes szervomotor ideális választás olyan ipari folyamatokhoz, ahol pontos pozicionálás és dinamikus működés szükséges.

A BMH0701P12F1A szervomotor kiemelkedő műszaki paraméterekkel rendelkezik: maximum 8000 rpm mechanikai fordulatszámmal, 1,2 Nm folyamatos nyomatékkal és akár 4,2 Nm csúcsnyomatékkal működtethető. A motor különböző üzemi paraméterekkel rendelkezik a Lexium 32 hajtások típusától függően: LXM32.U60N4 hajtással 1,2 Nm folyamatos nyomatékot és 350 W nominális kimeneti teljesítményt biztosít, míg LXM32.D12N4 hajtással ezek az értékek 1,4 Nm-re és 700 W-ra emelkednek. A motor névleges fordulatszáma 3000 rpm vagy 5000 rpm lehet a használt meghajtó típusától függően. A BMH0701P12F1A a LXM32.U60N4 és LXM32.D12N4 típusú, 400-480 V háromfázisú hajtásokkal kompatibilis, ami rugalmas alkalmazási lehetőségeket biztosít.

A szervomotort számos hasznos funkcióval látták el: rendelkezik reteszelt tengelyvéggel, beépített fékkel (3 Nm tartónyomatékkal), és IP54 szabványos védettséggel, ami megbízható működést biztosít még nehezebb körülmények között is. A motor visszacsatolási rendszere kimagasló pontosságú, 131072 pont/fordulat × 4096 fordulat felbontású Multiturn SinCos Hiperface enkóder biztosítja a precíz pozicionálást. A motort egyenes csatlakozókkal szerelték fel és nemzetközi szabványú peremmel rendelkezik a könnyű telepítés érdekében. A motor teljes hossza 161 mm, a motor perem mérete 70 mm, és a nettó tömege mindössze 2,6 kg.

A BMH0701P12F1A szervomotor kiváló elektromos paraméterekkel is rendelkezik: nyomaték állandó értéke 0,79 Nm/A (120 °C-on), visszaindukált feszültség állandó 50,72 V/krpm (120 °C-on), állórész ellenállás 8,3 Ohm (20 °C-on), és állórész induktivitás 10,35 mH (20 °C-on). A motor 5 pólussal rendelkezik, a rotor tehetetlensége 0,7 kg.cm². A maximális radiális erő (Fr) 660 N 1000 rpm-nél, és csökken a fordulatszám növekedésével, míg a maximális axiális erő (Fa) 0,2 × Fr. A motor természetes konvekcióval hűtött, ami egyszerűsíti az üzemeltetését és csökkenti a karbantartási igényét.

BMH0701P12F1A műszaki adatok

Fő jellemzők

Eszköz rövid neve: BMH

Termék vagy komponens típusa: Szervomotor

Maximális mechanikai fordulatszám: 8000 rpm

Folyamatos álló nyomaték:
1,2 N.m LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
1,2 N.m LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
1,4 N.m LXM32.D12N4 esetén 3 A, 400 V, háromfázisú
1,4 N.m LXM32.D12N4 esetén 3 A, 480 V, háromfázisú

Csúcs álló nyomaték:
4,2 N.m LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
4,2 N.m LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
4,2 N.m LXM32.D12N4 esetén 3 A, 400 V, háromfázisú
4,2 N.m LXM32.D12N4 esetén 3 A, 480 V, háromfázisú

Névleges kimeneti teljesítmény:
350 W LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
350 W LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
700 W LXM32.D12N4 esetén 3 A, 400 V, háromfázisú
700 W LXM32.D12N4 esetén 3 A, 480 V, háromfázisú

Névleges nyomaték:
1,1 N.m LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
1,1 N.m LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
1,3 N.m LXM32.D12N4 esetén 3 A, 400 V, háromfázisú
1,3 N.m LXM32.D12N4 esetén 3 A, 480 V, háromfázisú

Névleges fordulatszám:
3000 rpm LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
3000 rpm LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
5000 rpm LXM32.D12N4 esetén 3 A, 400 V, háromfázisú
5000 rpm LXM32.D12N4 esetén 3 A, 480 V, háromfázisú

Termékompatibilitás:
LXM32.U60N4 400...480 V háromfázisú
LXM32.D12N4 400...480 V háromfázisú

Tengely vég: Reteszelt

IP védettségi fokozat: IP54 szabvány

Fordulatszám visszacsatolás felbontása: 131072 pont/fordulat × 4096 fordulat

Tartó fék: Beépített

Rögzítési támasz: Nemzetközi szabvány karima

Elektromos csatlakozás: Egyenes csatlakozók

Kiegészítő adatok

Kompatibilis termékcsalád: Lexium 32

Névleges tápfeszültség: 480 V

Hálózat fázisszáma: Háromfázisú

Folyamatos álló áram: 1,78 A

Folyamatos teljesítmény: 1,05 W

Maximális áram Irms:
5,97 A LXM32.U60N4 esetén
6 A LXM32.D12N4 esetén

Maximális állandó áram: 5,97 A

Második tengely: Második tengely vég nélkül

Tengely átmérő: 11 mm

Tengely hosszúság: 23 mm

Retesz szélesség: 18 mm

Visszacsatolás típusa: Multiturn SinCos Hiperface

Tartó nyomaték: 3 N.m tartó fék

Motor karima mérete: 70 mm

Motor stackek száma: 1

Nyomaték állandó: 0,79 N.m/A 120 °C-on

Visszaindukált feszültség állandó: 50,72 V/krpm 120 °C-on

Motor pólusok száma: 5.0

Rotor tehetetlenség: 0,7 kg.cm²

Állórész ellenállás: 8,3 Ohm 20 °C-on

Állórész induktivitás: 10,35 mH 20 °C-on

Állórész elektromos időállandó: 2,8 ms 20 °C-on

Maximális radiális erő Fr:
660 N 1000 rpm esetén
520 N 2000 rpm esetén
460 N 3000 rpm esetén
410 N 4000 rpm esetén
380 N 5000 rpm esetén
360 N 6000 rpm esetén

Maximális axiális erő Fa: 0,2 × Fr

Fék behúzási teljesítmény: 7 W

Hűtés típusa: Természetes konvekció

Hosszúság: 161 mm

Központosító gallér átmérő: 60 mm

Központosító gallér mélység: 2,5 mm

Rögzítő furatok száma: 4

Rögzítő furatok átmérője: 5,5 mm

Rögzítő furatok körosztása: 82 mm

Szögpontossági hiba: 1,4 °

Méretezési referencia: BMH0701P

Termék adatok

Szélesség méret

200 mm

Hosszúság méret

400 mm

Magasság méret

110 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606485193106

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

480

Kivitel

váltakozó áram-szinkron motor

Védettség

IP54

Pólusszám

Gyártó/Márka

Schneider Electric

Névleges áram

1,5 A

Tömeg

2,8 kg/db

Cikkszám

3606485193106
