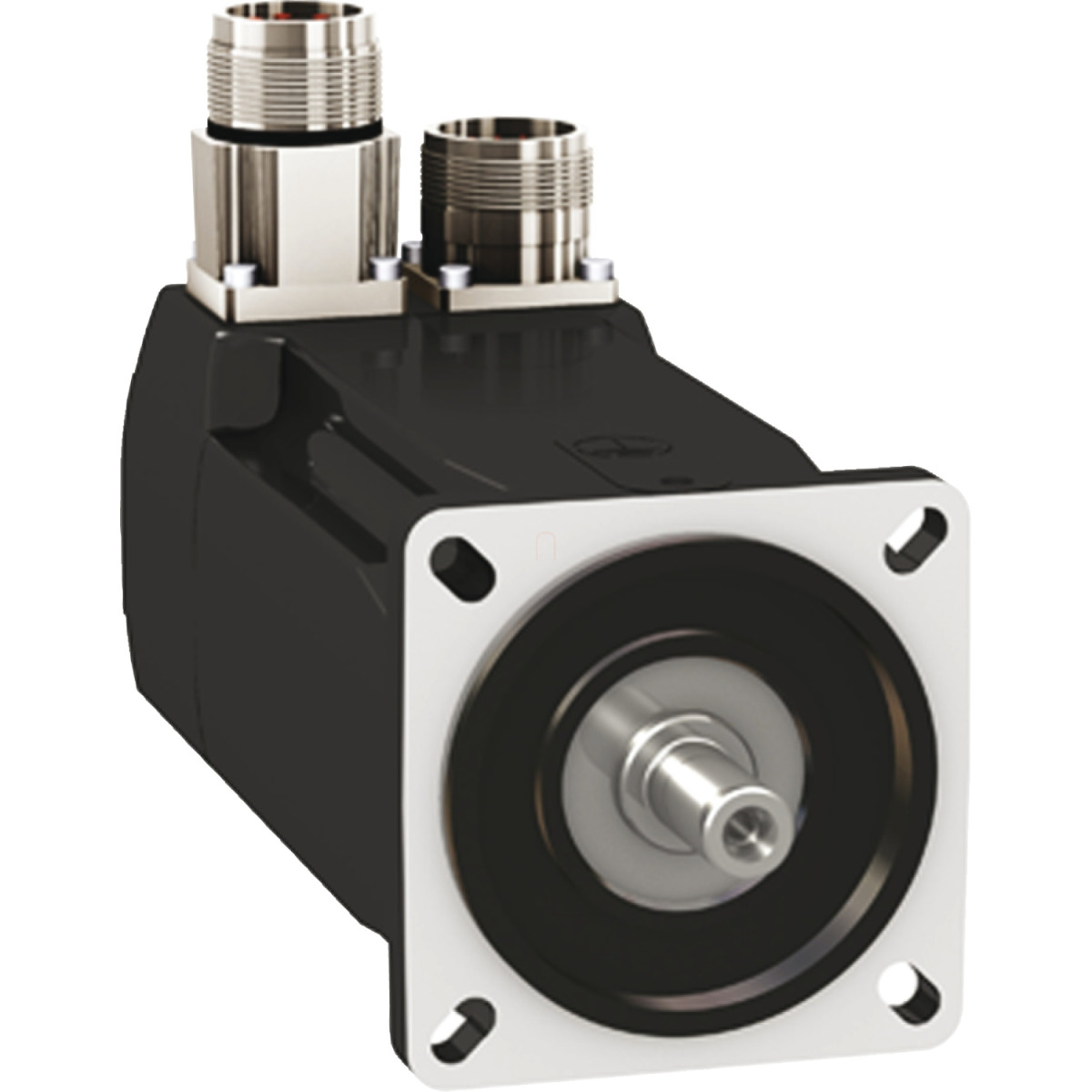

A Schneider Electric BMH0701P06A1A szervo motor a Lexium 32 sorozat kiváló tagja, amely kompakt kivitelben kínál rendkívüli teljesítményt az ipari automatizálási rendszerekben. Ez a nagy pontosságú motor ideális választás a precíziós pozicionálást igénylő alkalmazásokhoz, ahol a maximális 8000 rpm fordulatszám és az 1,2 Nm folyamatos nyomaték (vagy akár 4,2 Nm csúcsnyomaték) biztosítja a gyors és pontos mozgásvezérlést.
A BMH0701P06A1A szervo motor műszaki paraméterei lenyűgözőek: IP54-es védettségének köszönhetően ellenáll a pornak és a fröccsenő víznek, így megbízhatóan működik ipari környezetben is. A 16 bites, egyfordulatos SinCos Hiperface jeladó 32768 pont/fordulat felbontást biztosít, ami rendkívül precíz pozicionálást tesz lehetővé. A motor sima tengelyvéggel rendelkezik, átmérője 11 mm, hossza pedig 23 mm. A motor nem tartalmaz féket, ami előnyös lehet olyan alkalmazásoknál, ahol a külső fékrendszer vagy a gravitáció elegendő a leállításhoz.
A BMH szervomotor teljes mértékben kompatibilis a LXM32.U60N4 és LXM32.D12N4 meghajtókkal, 400-480 V háromfázisú tápellátás mellett. A motor különböző teljesítményparaméterekkel rendelkezik a társított meghajtótól függően: az LXM32.U60N4 meghajtóval 350 W névleges kimeneti teljesítményt, míg az LXM32.D12N4 meghajtóval akár 700 W-ot is elérhet. A névleges fordulatszám az LXM32.U60N4 meghajtóval 3000 rpm, míg az LXM32.D12N4 meghajtóval 5000 rpm. A BMH0701P06A1A egyenes csatlakozókkal van ellátva, nemzetközi szabvány szerinti peremmel, amely megkönnyíti a telepítést és integrációt a meglévő rendszerekbe.
A motor villamos jellemzői is kiemelkedőek: a folyamatos állóáram 1,78 A, a nyomatékállandó 0,79 Nm/A (120 °C-on), a visszaindukált feszültségállandó 50,72 V/krpm (120 °C-on). A motor 5 pólusú, állórész ellenállása 8,3 Ohm, induktivitása 10,35 mH (20 °C-on), villamos időállandója 2,8 ms. A BMH0701P06A1A rotor tehetetlenségi nyomatéka 0,59 kg.cm², teljes tehetetlenségi nyomatéka pedig 0,585 kg.cm², ami gyors dinamikát biztosít. A maximális radiális erő fordulatszámtól függően 360-660 N között változik, míg a maximális axiális erő a radiális erő 0,2-szerese. A motor természetes konvekcióval hűl, nincs szüksége kiegészítő hűtésre.
Schneider Electric Lexium 32 - BMH0701P06A1A -BMH szervomotor, 70 mm, max 750 W, max 8000 rpm, 1,4 Nm, IP54, retesz nélkül, fék nélkül, 32 hajtáshoz műszaki adatok
Alapadatok
Eszköz rövid neve: BMH
Termék vagy alkatrész típusa: Szervo motor
Maximális mechanikai sebesség: 8000 rpm
Folyamatos állónyomaték: 1,2 N.m (LXM32.U60N4 meghajtóval, 1,5 A, 400 V, háromfázisú)
Csúcs állónyomaték: 4,2 N.m (LXM32.U60N4 meghajtóval, 1,5 A, 400 V, háromfázisú)
Névleges kimeneti teljesítmény: 350 W (LXM32.U60N4 meghajtóval, 1,5 A, 400 V, háromfázisú)
Műszaki jellemzők
Névleges nyomaték: 1,1 N.m (LXM32.U60N4 meghajtóval, 1,5 A, 400 V, háromfázisú)
Névleges fordulatszám: 3000 rpm (LXM32.U60N4 meghajtóval, 1,5 A, 400 V, háromfázisú)
Termék kompatibilitás: LXM32.U60N4 (400...480 V háromfázisú), LXM32.D12N4 (400...480 V háromfázisú)
Tengelyvég: Sima tengely
IP védettségi fokozat: IP54 szabvány
Sebességvisszacsatolás felbontása: 32768 pont/fordulat
Tartófék: Nélkül
Rögzítési támogatás: Nemzetközi szabvány perem
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő információk
Névleges tápfeszültség [Us]: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos állóáram: 1,78 A
Folyamatos teljesítmény: 1,05 W
Maximális áram Irms: 5,97 A (LXM32.U60N4 esetén)
Maximális állandó áram: 5,97 A
Második tengely: Második tengelyvég nélkül
Tengelyátmérő: 11 mm
Tengelyhossz: 23 mm
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Motor perem mérete: 70 mm
Motor rakatok száma: 1
Nyomaték állandó: 0,79 N.m/A 120 °C-on
Visszaindukált feszültség állandó: 50,72 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Rotor tehetetlenségi nyomatéka: 0,59 kg.cm²
Állórész ellenállás: 8,3 Ohm 20 °C-on
Állórész induktivitás: 10,35 mH 20 °C-on
Állórész villamos időállandója: 2,8 ms 20 °C-on
Maximális radiális erő Fr: 660 N 1000 rpm-nél, 520 N 2000 rpm-nél, 460 N 3000 rpm-nél, 410 N 4000 rpm-nél, 380 N 5000 rpm-nél, 360 N 6000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Hosszúság: 122 mm
Központosító gallér átmérője: 60 mm
Központosító gallér mélysége: 2,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 5,5 mm
Rögzítő furatok körosztókör átmérője: 82 mm
Nettó tömeg: 1,6 kg
Méretezési referencia: BMH0701P
