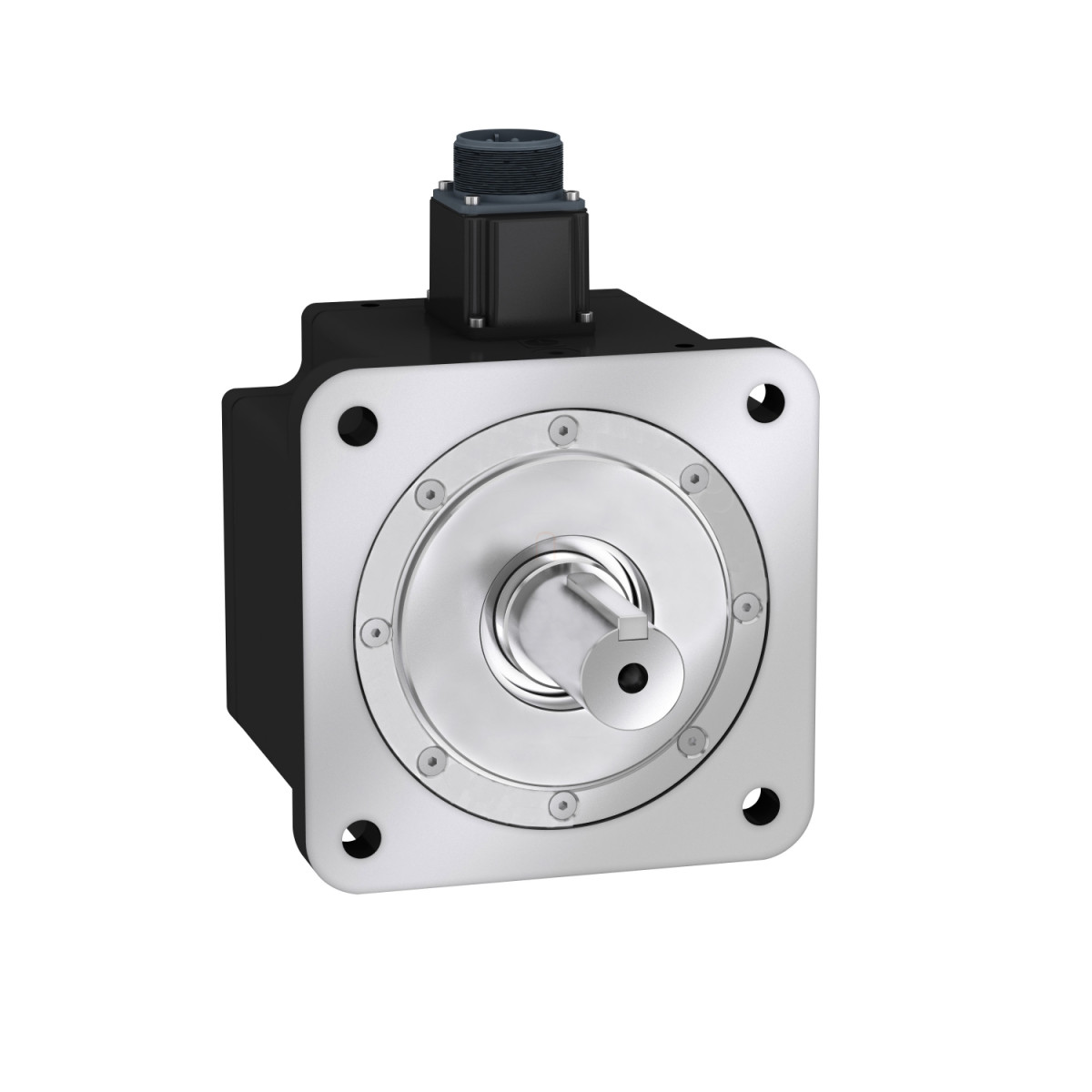

A Schneider Electric Lexium 28 termékcsaládjába tartozó BCH2MR3523CA6C típusú szervomotor egy nagy teljesítményű, kiváló minőségű ipari meghajtó rendszer. Ez a közepes tehetetlenségű (53,56 kg.cm²) motor 180 mm-es méretű ázsiai szabványú szerelőperemmel, olajszigetelővel és reteszes tengellyel rendelkezik, amely egyenes csatlakozást biztosít a hajtott berendezéshez. A motor 3500 W névleges teljesítménnyel büszkélkedhet, ami széles felhasználási területet tesz lehetővé az ipari automatizálás különböző szegmenseiben.
A BCH2MR3523CA6C szervomotor műszaki paraméterei kiemelkedő tulajdonságokról árulkodnak. 16,7 Nm folyamatos nyomatékot képes biztosítani, míg csúcsnyomatéka eléri az 50,3 Nm-t. A motor névleges fordulatszáma 2000 rpm, maximális mechanikai fordulatszáma pedig 3000 rpm. Az egység háromfázisú, 220 V névleges tápfeszültséggel működik. A folyamatos állónyomaték áram 16,55 A, míg a maximális áram elérheti az 57,8 A-t. A motor visszacsatolását egy 20 bites egyfordulatos abszolút enkóder biztosítja, amely rendkívül pontos pozicionálást tesz lehetővé, mindössze 0,044 fokos szöghibával.
A BCH2MR3523CA6C további fontos műszaki jellemzői között szerepel az 1,01 N.m/A nyomaték állandó és a 61 V/krpm ellenelektromos erő állandó (mindkettő 20 °C-on mérve). A motor állórészének ellenállása 0,157 Ohm, induktivitása 2,57 mH, elektromos időállandója pedig 18,66 ms (20 °C-on). A motor 5 póluspárral rendelkezik, természetes konvekcióval hűthető, és védelmi fokozata IP50 (IM V3 szerelési helyzetben) illetve IP65 (IM B5, IM V1 szerelési helyzetben). A szervomotor -20°C és +40°C közötti környezeti hőmérsékleten üzemeltethetően, és kompatibilis a LXM26D és LXM28 sorozatú szervo meghajtókkal, 3,5 kW, 220 V, háromfázisú konfigurációban.
A BCH2MR3523CA6C motor fizikai méretei jól meghatározottak: teljes hossza fék nélkül 202 mm, tengelyhosszúsága 79 mm, tengelyátmérője 35 mm, a retesz szélessége 10 mm. A motor 4 db 13,5 mm átmérőjű rögzítő furattal rendelkezik, amelyek egy 200 mm-es átmérőjű körön helyezkednek el. A központosító gallér átmérője 114,3 mm, mélysége 4 mm. Az elektromos csatlakozás MIL csatlakozóval történik, így a rendszer könnyen integrálható különböző ipari környezetekbe. Ez a pontos műszaki specifikáció teszi a BCH2MR3523CA6C szervomodort ideális választássá precíziós mozgatási feladatokhoz az ipari automatizálás területén.
Schneider Electric Lexium 28 - BCH2MR3523CA6C -BCH2 szervomotor, közepes tehetetlenségű, 3500W, 180mm, 2000 rpm, 28 hajtáshoz műszaki adatok
Főbb jellemzők
Termékcsalád: Lexium 28
Eszköz rövid neve: BCH2
Termék vagy alkatrész típusa: Szervomotor
Műszaki specifikációk
Maximális mechanikai fordulatszám: 3000 rpm
Névleges tápfeszültség: 220 V
Hálózat fázisainak száma: Háromfázisú
Folyamatos állónyomaték áram: 16.55 A
Folyamatos állónyomaték: 16.7 N.m LXM26D esetén 22.9 A, 220 V, háromfázisú
16.7 N.m LXM28 esetén 22.9 A, 220 V, háromfázisú
Folyamatos teljesítmény: 3500 W
Csúcs állónyomaték: 50.3 N.m LXM26D esetén 22.9 A, 220 V, háromfázisú
50.3 N.m LXM28... esetén 22.9 A, 220 V, háromfázisú
Névleges kimeneti teljesítmény: 3500 W LXM26D esetén 22.9 A, 220 V, háromfázisú
3500 W LXM28... esetén 22.9 A, 220 V, háromfázisú
Névleges nyomaték: 16.7 N.m LXM26D esetén 22.9 A, 220 V, háromfázisú
16.7 N.m LXM28... esetén 22.9 A, 220 V, háromfázisú
Névleges fordulatszám: 2000 rpm LXM26D esetén 22.9 A, 220 V, háromfázisú
2000 rpm LXM28... esetén 22.9 A, 220 V, háromfázisú
Maximális áram Irms: 57.8 A LXM26D esetén 3.5 kW, 220 V
57.8 A LXM28... esetén 3.5 kW, 220 V
Maximális állandó áram: 19 A
Fizikai jellemzők
Tengelyvég: Reteszelt
Tengelyátmérő: 35 mm
Tengelyhossz: 79 mm
Retesz szélessége: 10 mm
Visszacsatolás típusa: 20 bites egyfordulatos abszolút enkóder
Tartófék: Nélkül
Szerelési tartó: Ázsiai szabványos perem
Motor perem mérete: 180 mm
Elektromos csatlakozás: MIL csatlakozó
Elektromos paraméterek
Nyomaték állandó: 1.01 N.m/A 20 °C-on
Ellenelektromos erő állandó: 61 V/krpm 20 °C-on
Motor pólusok száma: 5.0
Forgórész tehetetlensége: 53.56 kg.cm²
Állórész ellenállása: 0.157 Ohm 20 °C-on
Állórész induktivitása: 2.57 mH 20 °C-on
Állórész elektromos időállandója: 18.66 ms 20 °C-on
Maximális sugárirányú erő Fr: 1200 N 2000 rpm-nél
Maximális tengelyirányú erő Fa: 497 N
Működési környezet
IP védettségi fokozat: IP50 IM V3
IP65 IM B5, IM V1
Üzemi környezeti hőmérséklet: -20...40 °C
