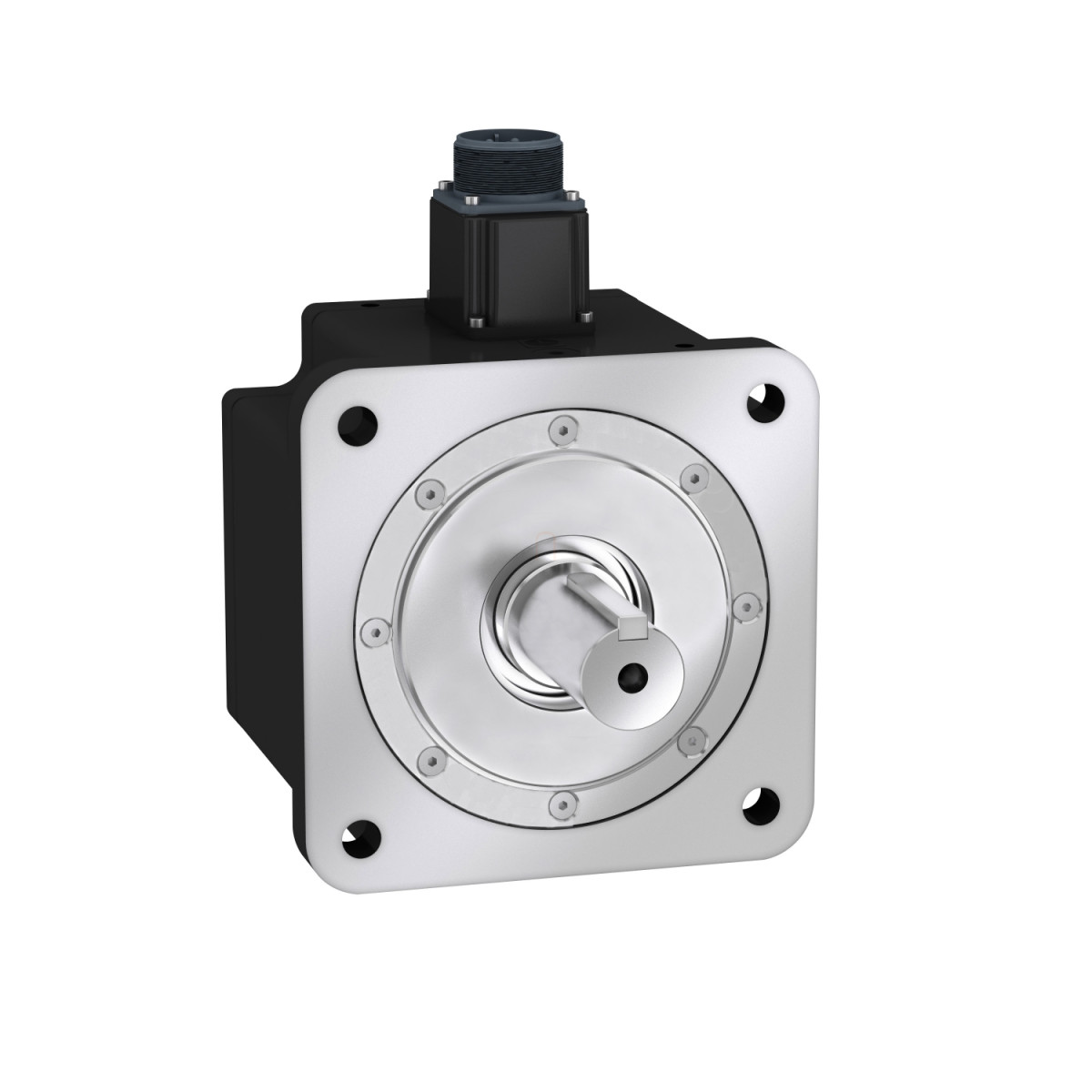

A Schneider Electric Lexium 28 családjába tartozó BCH2MR3013CA6C szervomotor egy nagy teljesítményű, 3000W-os motor, amely kifejezetten ipari automatizálási alkalmazások számára lett kifejlesztve. Ez a motor a BCH2 típusú szervomotorok sorába tartozik, 53,56 kg.cm² rotorinerciával, ami ideálissá teszi olyan alkalmazásokhoz, ahol közepes tehetetlenségű, ugyanakkor nagy teljesítményű motorra van szükség. A termék 180mm-es motor peremmel rendelkezik, így különböző ipari környezetben való alkalmazásra tervezték.
A BCH2MR3013CA6C szervomotor 220V háromfázisú tápfeszültséggel működik, maximális mechanikai fordulatszáma 3000 rpm, míg névleges fordulatszáma 1500 rpm. A motor folyamatos nyomatéka 19,1 N.m, míg csúcs nyomatéka 57,29 N.m, ami figyelemre méltó teljesítményt biztosít. A rendszer folyamatos árama 16,49 A, maximális árama pedig 58,4 A a LXM26D vagy LXM28 szervomotor meghajtóval való használat esetén. A motor kompatibilis a Lexium 28 termékcsaláddal, és kifejezetten a LXM26D és LXM28 hajtásokkal történő használatra optimalizálták.
A motor 35 mm-es tengelyátmérővel, 79 mm-es tengelyhosszal, és 10 mm-es reteszmérettel rendelkezik. A reteszelt tengely kialakítás biztosítja a megfelelő erőátvitelt, és az olajszigetelés valamint az egyenes csatlakozás tovább növeli a motor megbízhatóságát és alkalmazhatóságát. A visszacsatolásról egy 20 bites egyfordulatos abszolút jeladó gondoskodik, amely magas, 0,044°-os pontosságot biztosít. A természetes konvekcióval történő hűtés egyszerűsíti a rendszer kialakítását és karbantartását. A motor IP50 védettséggel rendelkezik IM V3 szerelési helyzetben, illetve IP65 védettséggel IM B5 és IM V1 szerelési pozíciókban, így különböző környezeti feltételek között is alkalmazható.
Műszaki szempontból a BCH2MR3013CA6C számos figyelemre méltó tulajdonsággal rendelkezik: 70 V/krpm visszaindukált feszültség állandó, 0,234 Ohm állórész ellenállás, 3,45 mH állórész induktivitás és 20,94 ms állórész villamos időállandó, mindegyik 20 °C-on mérve. A motor 5 póluspárral rendelkezik, a maximális radiális erő 1200 N 1500 rpm-nél, míg a maximális axiális erő 497 N. A motor hossza 202 mm fék nélkül, tömege 18,5 kg. Ázsiai szabvány szerinti peremes rögzítéssel rendelkezik, a perem mérete 180 mm, a központosító gallér átmérője 114,3 mm, 4 mm mélységgel. A szerelőnyílások száma 4, átmérőjük 13,5 mm, a szerelőnyílások körátmérője 200 mm. A motor villamos csatlakozása MIL csatlakozón keresztül történik, ami megkönnyíti a telepítést és a karbantartást. Működési hőmérséklet-tartománya -20°C-tól 40°C-ig terjed, ami széles alkalmazási lehetőségeket biztosít különböző környezeti feltételek mellett.
BCH2MR3013CA6C műszaki adatok
Főbb jellemzők
Terméktípus: Szervomotor
Rövid terméknév: BCH2
Kompatibilitás: Lexium 28
Műszaki paraméterek
Maximális mechanikai sebesség: 3000 rpm
Névleges tápfeszültség: 220 V
Hálózati fázisok száma: Háromfázisú
Folyamatos leállási áram: 16,49 A
Folyamatos leállási nyomaték: 19,1 N.m (LXM26D esetén 19,8 A, 220 V, háromfázisú)
Folyamatos leállási nyomaték: 19,1 N.m (LXM28 esetén 19,8 A, 220 V, háromfázisú)
Folyamatos teljesítmény: 3000 W
Csúcs leállási nyomaték: 57,29 N.m (LXM26D esetén 19,8 A, 220 V, háromfázisú)
Csúcs leállási nyomaték: 57,29 N.m (LXM28... esetén 19,8 A, 220 V, háromfázisú)
Névleges kimeneti teljesítmény: 3000 W (LXM26D esetén 19,8 A, 220 V, háromfázisú)
Névleges kimeneti teljesítmény: 3000 W (LXM28... esetén 19,8 A, 220 V, háromfázisú)
Névleges nyomaték: 19,1 N.m (LXM26D esetén 19,8 A, 220 V, háromfázisú)
Névleges nyomaték: 19,1 N.m (LXM28... esetén 19,8 A, 220 V, háromfázisú)
Névleges fordulatszám: 1500 rpm (LXM26D esetén 19,8 A, 220 V, háromfázisú)
Névleges fordulatszám: 1500 rpm (LXM28... esetén 19,8 A, 220 V, háromfázisú)
Maximális áram Irms: 58,4 A (LXM26D esetén 3 kW, 220 V)
Maximális áram Irms: 58,4 A (LXM28... esetén 3 kW, 220 V)
Maximális állandó áram: 18,8 A
Termék kompatibilitás
LXM26D szervomotor meghajtó 3 kW, 220 V, háromfázisú
LXM28... szervomotor meghajtó 3 kW, 220 V, háromfázisú
Fizikai jellemzők
Tengelyvég: Reteszelt
Tengely átmérő: 35 mm
Tengely hossz: 79 mm
Retesz szélesség: 10 mm
Visszacsatolás típusa: 20 bites egyfordulatos abszolút jeladó
Rögzítő fék: Nélküli
Rögzítési mód: Ázsiai szabvány szerinti perem
Motor perem mérete: 180 mm
Elektromos csatlakozás: MIL csatlakozó
Villamos paraméterek
Nyomaték állandó: 1,16 N.m/A 20 °C-on
Visszaindukált feszültség állandó: 70 V/krpm 20 °C-on
Motor pólusok száma: 5,0
Rotor tehetetlenség: 53,56 kg.cm²
Állórész ellenállás: 0,234 Ohm 20 °C-on
Állórész induktivitás: 3,45 mH 20 °C-on
Állórész villamos időállandó: 20,94 ms 20 °C-on
Mechanikai paraméterek
Maximális radiális erő Fr: 1200 N 1500 rpm-nél
Maximális axiális erő Fa: 497 N
Fék behúzási teljesítmény: 49,6 W
Hűtés típusa: Természetes konvekció
Hossz: 202 mm
Motor kötegek száma: 2
Központosító gallér átmérő: 114,3 mm
Központosító gallér mélység: 4 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérő: 13,5 mm
Rögzítő furatok körátmérő: 200 mm
Tengelygallér-perem távolság: 4 mm
Méretezési referencia: BCH2
Hálózati fázisok száma: 3
Szögpontossági hiba: 0,044 °
Környezeti feltételek
IP védettségi fokozat: IP50 IM V3
IP védettségi fokozat: IP65 IM B5, IM V1
Környezeti üzemi hőmérséklet: -20...40 °C
