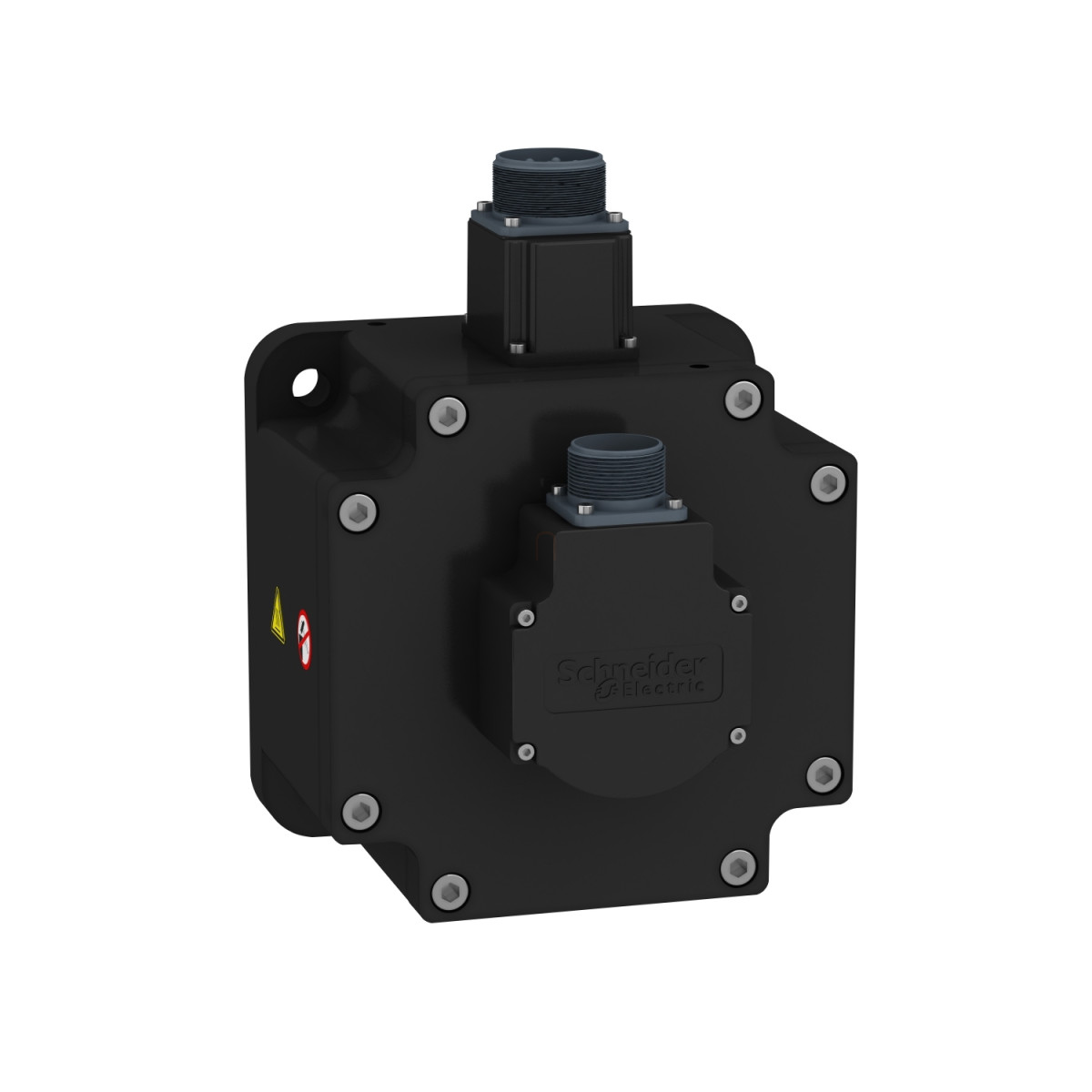

A Schneider Electric BCH2MR2023CF6C szervomotor a Lexium 28 termékcsaládba tartozó, kiváló teljesítményű ipari hajtásegység, amely precíz pozicionálást és kiemelkedő dinamikai tulajdonságokat biztosít. Ez a 2000W névleges teljesítményű, közepes tehetetlenségű modell ideális választás olyan ipari alkalmazásokhoz, ahol a pontos pozícionálás és a megbízható teljesítmény alapvető követelmény.
A BCH2MR2023CF6C szervomotor 180 mm-es ázsiai szabványú peremmel rendelkezik, és kompatibilis a Schneider Electric LXM26D és LXM28 típusú szervohajtásokkal. A motor olajlezáróval, ékkel, fékkel és egyenes csatlakozással van ellátva, ami sokoldalú ipari felhasználást tesz lehetővé. A 9,55 Nm névleges forgatónyomaték és a 28,65 Nm csúcs forgatónyomaték lenyűgöző teljesítményt biztosít, míg a 2000 rpm névleges fordulatszám mellett maximálisan 3000 rpm mechanikai sebesség érhető el. A motor 35 mm-es tengelyátmérővel és 79 mm-es tengelyhosszal, valamint 10 mm-es ékszélességgel rendelkezik, ami megfelel az ipari szabványoknak.
A BCH2MR2023CF6C szervomotor 27 kg·cm² forgórész tehetetlenséggel rendelkezik, ami optimális egyensúlyt biztosít a dinamikus teljesítmény és a stabilitás között. Az elektromos csatlakoztatást MIL típusú csatlakozóval oldották meg, amely megbízható és biztonságos működést garantál. A motor műszaki adatai között szerepel az 1,09 Nm/A nyomatékállandó és a 66 V/krpm ellenelektromos erő állandó 20°C-on. A rendszer 220 V-os háromfázisú tápellátást igényel, és 8,75 A folyamatos állónyomaték áramot használ. A beépített fék 48 Nm tartónyomatékot biztosít, ami segíti a motor pontos megállítását és a pozíció tartását.
A szervomotor 20 bites egyfordulatos abszolút enkóderrel rendelkezik, ami rendkívül precíz pozicionálást tesz lehetővé. A motor állórész ellenállása 0,572 Ohm, állórész induktivitása 6,1 mH, és az állórész elektromos időállandója 15,49 ms 20°C-on. A természetes konvekciós hűtésű motor teljes hossza fékkel 203 mm, fék nélkül pedig 169 mm. Védettsége IP50 IM V3 és IP65 IM B5, IM V1 kivitelben, így különböző környezeti feltételek mellett is használható. Az üzemi környezeti hőmérséklet tartománya 0-40°C, ami széles körű ipari alkalmazást tesz lehetővé.
Schneider Electric Lexium 28 - BCH2MR2023CF6C -BCH2 szervomotor, közepes tehetetlenségű, 2000W, 180mm, 2000 rpm, fék, MIL csatlakozó, 28 hajtáshoz műszaki adatok
Általános jellemzők
Termékcsalád kompatibilitás: Lexium 28
Eszköz rövid neve: BCH2
Termék vagy alkatrész típusa: Szervomotor
Műszaki specifikációk
Maximális mechanikai sebesség: 3000 rpm
Névleges tápfeszültség: 220 V
Hálózati fázisok száma: Háromfázisú
Folyamatos állónyomaték áram: 8,75 A
Folyamatos állónyomaték: 9,55 N.m LXM26D esetén 12 A, 220 V, háromfázisú
Folyamatos állónyomaték: 9,55 N.m LXM28 esetén 12 A, 220 V, háromfázisú
Folyamatos teljesítmény: 2000 W
Csúcs állónyomaték: 28,65 N.m LXM26D esetén 12 A, 220 V, háromfázisú
Csúcs állónyomaték: 28,65 N.m LXM28 esetén 12 A, 220 V, háromfázisú
Névleges kimeneti teljesítmény: 2000 W
Névleges nyomaték: 9,55 N.m
Névleges fordulatszám: 2000 rpm
Maximális áram Irms: 35,4 A 2 kW, 220 V esetén
Maximális állandó áram: 9,6 A
Kompatibilitás és csatlakozás
Termék kompatibilitás: LXM26D szervohajtó motor 2 kW, 220 V, háromfázisú
Termék kompatibilitás: LXM28... szervohajtó motor 2 kW, 220 V, háromfázisú
Tengelyvég: Ékelt
Tengely átmérő: 35 mm
Tengely hossz: 79 mm
Ékszélesség: 10 mm
Visszacsatolás típusa: 20 bites egyfordulatos abszolút enkóder
Tartófék: Van
Tartónyomaték: 48 N.m beépített
Mechanikai jellemzők
Rögzítő felület: Ázsiai szabvány perem
Motor perem méret: 180 mm
Elektromos csatlakozás: MIL csatlakozó
Nyomatékállandó: 1,09 N.m/A 20 °C-on
Ellenelektromos erő állandó: 66 V/krpm 20 °C-on
Motor pólusok száma: 5.0
Forgórész tehetetlenség: 27 kg.cm²
Állórész ellenállás: 0,572 Ohm 20 °C-on
Állórész induktivitás: 6,1 mH 20 °C-on
Állórész elektromos időállandó: 15,49 ms 20 °C-on
Maximális radiális erő Fr: 1200 N 2000 rpm-nél
Maximális axiális erő Fa: 497 N
Fék behúzó teljesítmény: 49,6 W
Hűtés típusa: Természetes konvekció
Hosszúság: 203 mm (fékkel)
Hosszúság: 169 mm (fék nélkül)
Központosító gallér átmérő: 114,3 mm
Központosító gallér mélység: 4 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 13,5 mm
Rögzítő furatok körosztásátmérő: 200 mm
Tengelyperem távolság: 4 mm
Környezeti feltételek
IP védelmi fokozat: IP50 IM V3
IP védelmi fokozat: IP65 IM B5, IM V1
Üzemi környezeti hőmérséklet: 0...40 °C
