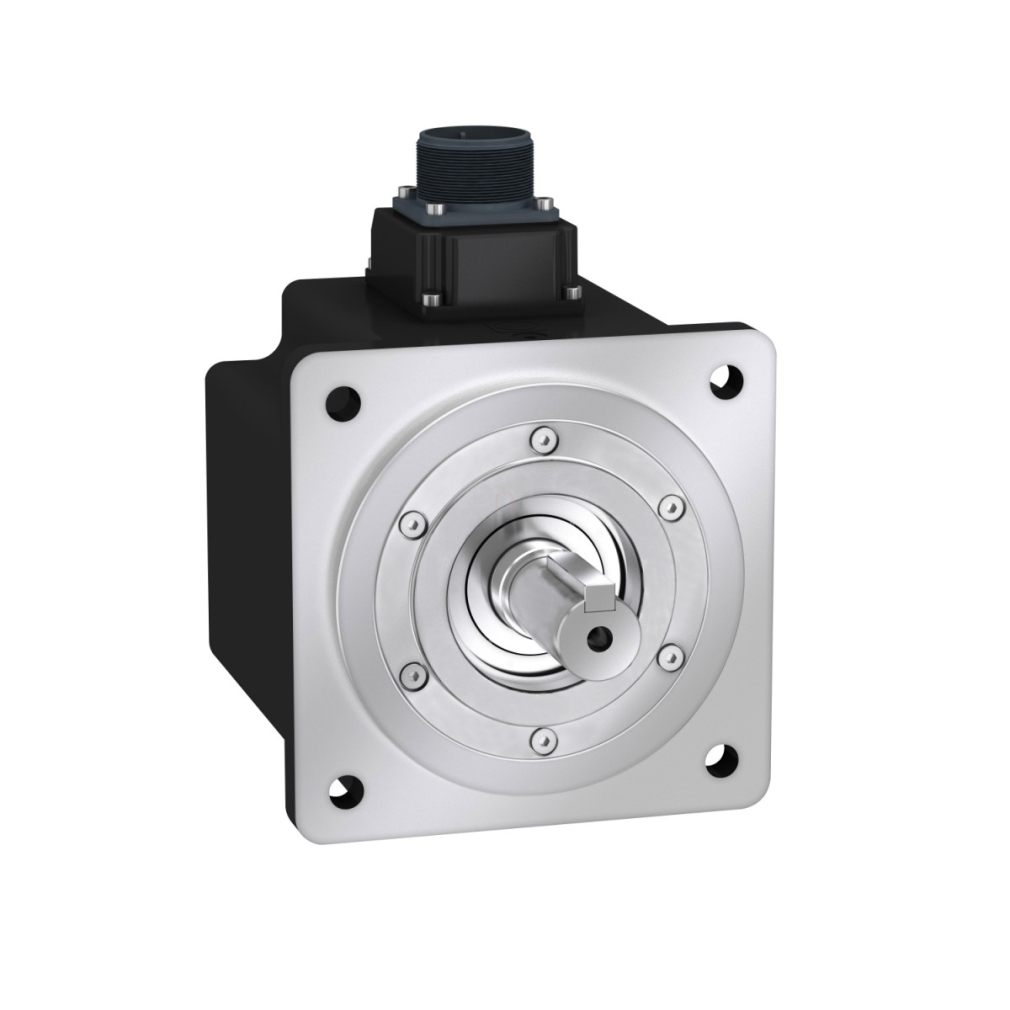

A Schneider Electric Lexium 28 termékkínálatából származó BCH2MM2023CA6C típusú szervomotor egy kiváló teljesítményű, közepes tehetetlenségű meghajtó egység, amely precíz mozgásvezérlési alkalmazásokhoz lett kifejlesztve. Ez a 2000W névleges teljesítményű motor tökéletes választás olyan automatizálási feladatokhoz, ahol a nagy pontosság és megbízható működés alapvető követelmény.
A BCH2MM2023CA6C modell 130mm-es motor peremmérettel rendelkezik, és alapvetően az ázsiai szabványú peremkialakítást követi. A motor 9,55 Nm folyamatos és 28,65 Nm csúcsnyomatékot képes leadni, ami kiváló nyomaték-teljesítmény arányt biztosít a kompakt méretekhez képest. A 2000 rpm névleges fordulatszám és a 3000 rpm maximális mechanikai fordulatszám széles működési tartományt tesz lehetővé különböző alkalmazási területeken. A 13,5 kg.cm² rotortehetetlenség ideális egyensúlyt biztosít a dinamikus teljesítmény és a stabilitás között, ami különösen fontos a precíziós pozicionálási feladatoknál.
A motor 220V-os háromfázisú hálózati táplálással működik, és kompatibilis a Schneider Electric LXM28 és LXM26D szervóhajtásokkal. A 20 bites egyfordulatú abszolút jeladó rendkívül pontos pozícionálást tesz lehetővé, mindössze 0,044° szöghibával. A motor kialakítása tartalmaz olajszigetelést és reteszes tengelykivezetést, egyenes csatlakozással. A 22 mm átmérőjű tengely 55 mm hosszú, és 8 mm szélességű retesszel rendelkezik, ami robusztus mechanikai kapcsolódást biztosít a hajtott egységekkel.
A BCH2MM2023CA6C további figyelemre méltó műszaki jellemzői közé tartozik a 0,96 N.m/A nyomatékállandó és az 58 V/krpm visszaindukált feszültség állandó (20°C-on). A motor állórész ellenállása 0,34 Ohm, induktivitása 4,3 mH, elektromos időállandója pedig 13,24 ms (20°C-on mérve). A motor természetes konvekciós hűtéssel rendelkezik, és IP50, illetve IP65 védettséggel bír a különböző szerelési pozíciókban. A BCH2MM2023CA6C szervomotor üzemi hőmérséklet-tartománya -20°C és 40°C között van, ami széleskörű alkalmazhatóságot biztosít különböző környezeti feltételek mellett.
Schneider Electric Lexium 28 - BCH2MM2023CA6C -BCH2 szervomotor műszaki adatok
Főbb jellemzők
Termékcsalád: Lexium 28
Eszköz rövid neve: BCH2
Termék típusa: Szervomotor
Teljesítmény jellemzők
Maximális mechanikai fordulatszám: 3000 rpm
Névleges tápfeszültség: 220 V
Hálózati fázisszám: Háromfázisú
Folyamatos állóhelyzeti áram: 9,95 A
Folyamatos állóhelyzeti nyomaték: 9,55 N.m
Folyamatos teljesítmény: 2000 W
Csúcs állóhelyzeti nyomaték: 28,65 N.m
Névleges kimeneti teljesítmény: 2000 W
Névleges nyomaték: 9,55 N.m
Névleges fordulatszám: 2000 rpm
Maximális áram Irms: 32,85 A (2 kW, 220 V esetén)
Maximális állandó áram: 11,25 A
Mechanikai jellemzők
Tengelyvég: Reteszes
Tengely átmérő: 22 mm
Tengely hossz: 55 mm
Retesz szélessége: 8 mm
Visszacsatolás típusa: 20 bites egyfordulatú abszolút jeladó
Tartófék: Nincs
Szerelési mód: Ázsiai szabványú perem
Motor peremméret: 130 mm
Elektromos csatlakozás: MIL csatlakozó
Elektromos paraméterek
Nyomaték állandó: 0,96 N.m/A 20 °C-on
Visszainduktált feszültség állandó: 58 V/krpm 20 °C-on
Motor pólusok száma: 5,0
Rotor tehetetlenség: 13,5 kg.cm²
Állórész ellenállás: 0,34 Ohm 20 °C-on
Állórész induktivitás: 4,3 mH 20 °C-on
Állórész elektromos időállandó: 13,24 ms 20 °C-on
Mechanikai terhelhetőség
Maximális radiális erő Fr: 670 N 2000 rpm-nél
Maximális axiális erő Fa: 200 N
Fizikai jellemzők
Hűtés típusa: Természetes konvekció
Hossz: 187 mm (fék nélkül), 216 mm (fékkel)
Motor rétegek száma: 4
Központosító gallér átmérő: 110 mm
Központosító gallér mélység: 8 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 9,2 mm
Rögzítő furatok körátmérője: 145 mm
Tengely váll-perem távolság: 8 mm
Nettó tömeg: 9,7 kg
Környezeti paraméterek
IP védettségi fokozat: IP50 IM V3, IP65 IM B5, IM V1
Környezeti hőmérséklet üzemeltetéskor: -20...40 °C
