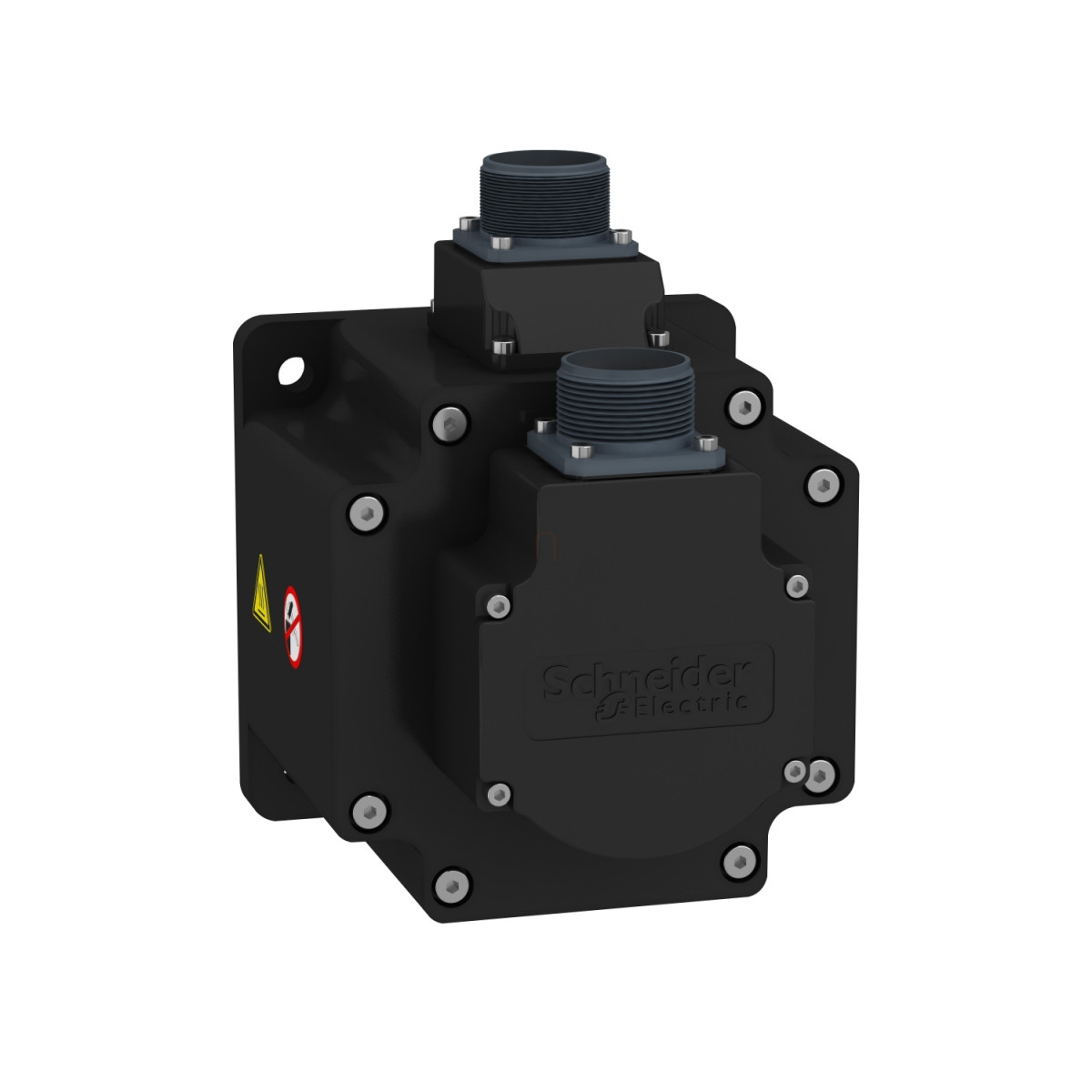

A Schneider Electric BCH2MM0913CF6C szervomotor a Lexium 28 hajtáscsaládhoz lett tervezve, kifejezetten ipari automatizálási alkalmazásokhoz. Ez a 900W névleges teljesítményű, 130mm-es peremméretet használó motor ideális választás olyan alkalmazásokhoz, ahol pontos pozicionálás és kiváló dinamikai tulajdonságok szükségesek.
A BCH2 termékkód a közepes tehetetlenségű szervomotor-sorozatot jelöli, amely 10 kg.cm² rotortehetetlenségi értékkel rendelkezik. A motor kompakt kialakítása ellenére nagy teljesítményt nyújt, amit a 8,59 Nm névleges nyomaték és a 25,77 Nm csúcsnyomaték is bizonyít. A motor maximális mechanikai sebessége 3000 rpm, míg a névleges sebessége 1000 rpm, így széles sebességtartományban használható. A motor egyedülálló jellemzője a beépített olajszigetelés, amely növeli a megbízhatóságot nehezebb ipari környezetekben is.
A BCH2MM0913CF6C modell egyaránt használható egyfázisú és háromfázisú áramellátással, 220V névleges tápfeszültség mellett. A motor kiváló szabályozhatóságát a 20 bites egyfordulatos abszolút jeladó biztosítja, amely 0,044° szöghiba-pontosságot tesz lehetővé. A motorba integrált elektromechanikus fék 9,6 Nm fékezőnyomatékot biztosít, amely leálláskor tartja a pozíciót és biztonsági funkciót is ellát. A motor egyenes, MIL típusú csatlakozóval rendelkezik, amely megbízható kapcsolatot biztosít a hajtáshoz.
A BCH2MM0913CF6C számos műszaki paraméterrel büszkélkedhet, amely kiemelkedővé teszi a kategóriájában. A motor nyomatékállandója 1,52 N.m/A, a visszaindukált EMF állandó pedig 92 V/krpm 20°C-on mérve. A motor 5 pólusú, állótekercs ellenállása 1,19 Ohm, induktivitása 14,9 mH, elektromos időállandója 12,52 ms 20°C-on. Az ázsiai szabvány szerinti peremkialakítás 130 mm-es motorperem mérettel, 110 mm-es központosító gallérral és 4 db 9,2 mm-es rögzítőfurattal rendelkezik. A motor maximális radiális erőterhelése 670 N 1000 rpm-nél, axiális irányban pedig 200 N. A tengelykialakítás reteszes, 22 mm-es átmérővel, 55 mm-es hosszúsággal és 8 mm-es reteszszélességgel. A védettségi besorolás IP50 IM V3, illetve IP65 IM B5 és IM V1 szerelési pozíciókban. A motor természetes konvekcióval hűtött, üzemi környezeti hőmérséklete 0...40°C.
Schneider Electric Lexium 28 - BCH2MM0913CF6C -BCH2 szervomotor, közepes tehetetlenségű, 900W, 130mm, 1000 rpm, fék, MIL csatlakozó, 28 hajtáshoz műszaki adatok
Fő jellemzők
Kompatibilitás: Lexium 28
Eszköznév: BCH2
Termék típusa: Szervomotor
Műszaki paraméterek
Maximális mechanikai sebesség: 3000 rpm
Névleges tápfeszültség: 220 V
Hálózati fázisszám: Egyfázisú vagy háromfázisú
Folyamatos állóáram: 5,64 A
Folyamatos álló nyomaték: 8,59 Nm (LXM26D/LXM28 esetén 7 A, 220 V, egy- és háromfázisú)
Folyamatos teljesítmény: 900 W
Csúcs állónyomaték: 25,77 Nm (LXM26D/LXM28 esetén 7 A, 220 V, egy- és háromfázisú)
Névleges kimeneti teljesítmény: 900 W (LXM26D/LXM28 esetén 7 A, 220 V, egy- és háromfázisú)
Névleges nyomaték: 8,59 Nm (LXM26D/LXM28 esetén 7 A, 220 V, egy- és háromfázisú)
Névleges sebesség: 1000 rpm (LXM26D/LXM28 esetén 7 A, 220 V, egy- és háromfázisú)
Maximális áram Irms: 19,81 A (LXM28 esetén 0,9 kW, 220 V)
Maximális állandó áram: 6,15 A
Mechanikai tulajdonságok
Visszacsatolás típusa: 20 bites egyfordulatos abszolút jeladó
Tartófék: Beépített
Tartófék nyomatéka: 9,6 Nm
Rögzítés módja: Ázsiai szabvány szerinti perem
Motor perem mérete: 130 mm
Elektromos csatlakozás: MIL csatlakozó
Tengelyvég kialakítása: Reteszes
Tengely átmérő: 22 mm
Tengely hossza: 55 mm
Retesz szélessége: 8 mm
Villamos paraméterek
Nyomaték állandó: 1,52 Nm/A 20°C-on
Visszaindukált feszültség állandó: 92 V/krpm 20°C-on
Motorpólusok száma: 5.0
Rotor tehetetlensége: 10 kg.cm²
Állórész ellenállás: 1,19 Ohm 20°C-on
Állórész induktivitás: 14,9 mH 20°C-on
Állórész villamos időállandó: 12,52 ms 20°C-on
Terhelési határértékek
Maximális radiális erő Fr: 670 N 1000 rpm-nél
Maximális axiális erő Fa: 200 N
Mechanikai kialakítás
Hosszúság (fék nélkül): 163 mm
Hosszúság (fékkel): 198 mm
Központosító gallér átmérője: 110 mm
Központosító gallér mélysége: 8 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 9,2 mm
Rögzítőfuratok körátmérője: 145 mm
Tengelyperem távolság: 8 mm
Környezeti feltételek
IP védettségi fokozat: IP50 IM V3, IP65 IM B5, IM V1
Üzemi környezeti hőmérséklet: 0...40°C
