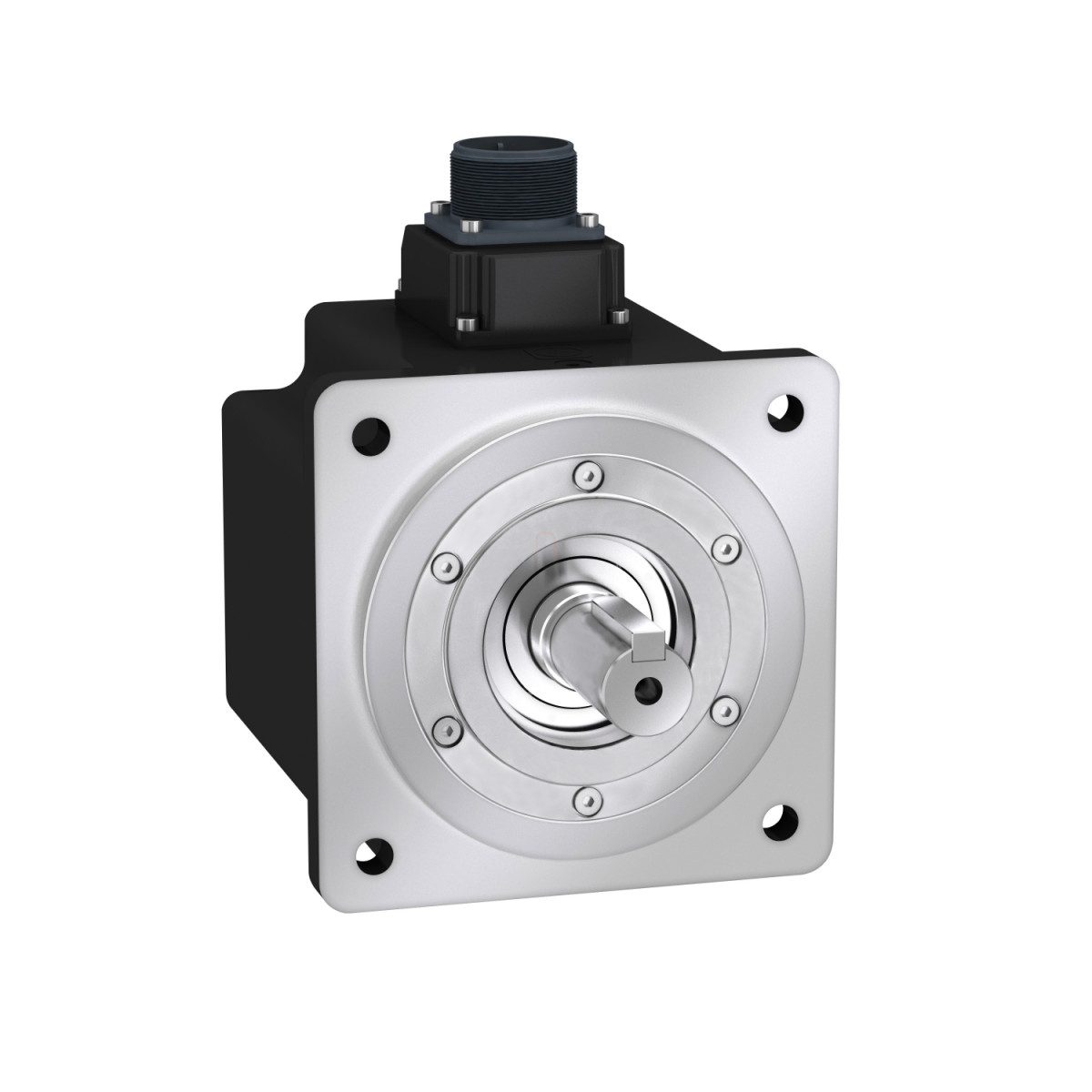

A Schneider Electric Lexium 28 családba tartozó BCH2MM0913CA6C típusú szervomotor a precíziós mozgatást igénylő ipari automatizálási feladatok ideális megoldása. Ez a 900W teljesítményű motor kiválóan alkalmazható olyan területeken, ahol pontos pozicionálás, egyenletes forgatónyomaték és megbízható teljesítmény szükséges.
A BCH2MM0913CA6C modell főbb tulajdonságai között szerepel a 130mm-es motorméret és a 9,7 kg.cm² forgórész tehetetlenség, ami közepes tehetetlenségi kategóriába sorolja a motort. A szervomotor olajszigetelő gyűrűvel és retesszel rendelkezik, valamint egyenes csatlakozással van ellátva. Forgatónyomaték szempontjából kiemelkedő értékekkel rendelkezik: 8,59 N.m névleges nyomatékkal és 25,77 N.m csúcsnyomatékkal büszkélkedhet, ami sokoldalú felhasználást tesz lehetővé különböző terhelési viszonyok között. A motor 1000 rpm névleges fordulatszámon üzemel, maximális mechanikai fordulatszáma pedig elérheti a 3000 rpm-et.
A BCH2MM0913CA6C szervomotort kifejezetten a Lexium 28 sorozatú szervo hajtásokkal való együttműködésre tervezték. A motor kompatibilis az LXM28... és LXM26D szervo hajtásokkal egyaránt, akár egyfázisú, akár háromfázisú, 220V-os tápellátással. Elektromos jellemzőit tekintve 1,52 N.m/A nyomaték állandóval, 92 V/krpm ellenelektromos erő állandóval, 1,19 Ohm állórész ellenállással és 14,9 mH induktivitással rendelkezik. A motor 5 pólusú, visszacsatoló rendszere pedig egy 20 bites, egykörös abszolút enkóder, ami rendkívül pontos pozicionálást tesz lehetővé 0,044° hibával. Az elektromos bekötés MIL csatlakozón keresztül történik.
A motor mechanikai kialakítása ázsiai szabvány szerinti peremmel rendelkezik, a perem átmérője 130 mm. A tengely átmérője 22 mm, hossza 55 mm, és a retesz szélessége 8 mm. A központosító gallér átmérője 110 mm, mélysége 8 mm. A motor 4 rögzítőfurattal rendelkezik, ezek átmérője 9,2 mm, és 145 mm átmérőjű körön helyezkednek el. A motor védettsége IP50 IM V3 illetve IP65 IM B5, IM V1 konfiguráció esetén, így megfelelő védelmet nyújt különböző környezeti feltételek között. Üzemi hőmérséklet tartománya -20°C és 40°C között van, hűtése természetes konvekcióval történik. A BCH2MM0913CA6C szervomotor hossza 163 mm, nettó tömege 7,6 kg, ami kompakt és robusztus kialakítást biztosít az ipari alkalmazásokhoz.
Schneider Electric Lexium 28 - BCH2MM0913CA6C -BCH2 szervomotor, közepes tehetetlenségű, 900W, 130mm, 1000 rpm, 28 hajtáshoz műszaki adatok
Általános információk
Termékcsalád kompatibilitás: Lexium 28
Eszköz rövid neve: BCH2
Termék vagy összetevő típusa: Szervomotor
Teljesítmény adatok
Maximális mechanikai sebesség: 3000 rpm
Névleges tápfeszültség: 220 V
Hálózat fázisszáma: Egyfázisú vagy háromfázisú
Folyamatos állórész áram: 5,64 A
Folyamatos nyomaték: 8,59 N.m
Folyamatos teljesítmény: 900 W
Csúcs nyomaték: 25,77 N.m
Névleges kimenő teljesítmény: 900 W
Névleges nyomaték: 8,59 N.m
Névleges fordulatszám: 1000 rpm
Maximális áram (Irms): 19,81 A
Maximális folyamatos áram: 6,15 A
Mechanikai adatok
Tengelyvég: Reteszes
Tengelyátmérő: 22 mm
Tengelyhossz: 55 mm
Retesz szélesség: 8 mm
Visszacsatolás típusa: 20 bites egykörös abszolút enkóder
Rögzítőfék: Nélküli
Rögzítési támogatás: Ázsiai szabvány perem
Motor perem mérete: 130 mm
Elektromos jellemzők
Elektromos csatlakozás: MIL csatlakozó
Nyomaték állandó: 1,52 N.m/A 20 °C-on
Ellenelektromos erő állandó: 92 V/krpm 20 °C-on
Motorpólusok száma: 5.0
Forgórész tehetetlensége: 9,7 kg.cm²
Állórész ellenállás: 1,19 Ohm 20 °C-on
Állórész induktivitás: 14,9 mH 20 °C-on
Állórész elektromos időállandó: 12,52 ms 20 °C-on
Maximális radiális erő Fr: 670 N 1000 rpm-nél
Maximális axiális erő Fa: 200 N
Környezeti jellemzők
IP védettségi fokozat: IP50 IM V3, IP65 IM B5, IM V1
Működési környezeti hőmérséklet: -20...40 °C
Fizikai jellemzők
Hosszúság: 163 mm
Motor egységek száma: 2
Központosító gallér átmérője: 110 mm
Központosító gallér mélysége: 8 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 9,2 mm
Rögzítőfuratok körének átmérője: 145 mm
Tengelyváll-perem távolság: 8 mm
Nettó tömeg: 7,6 kg
