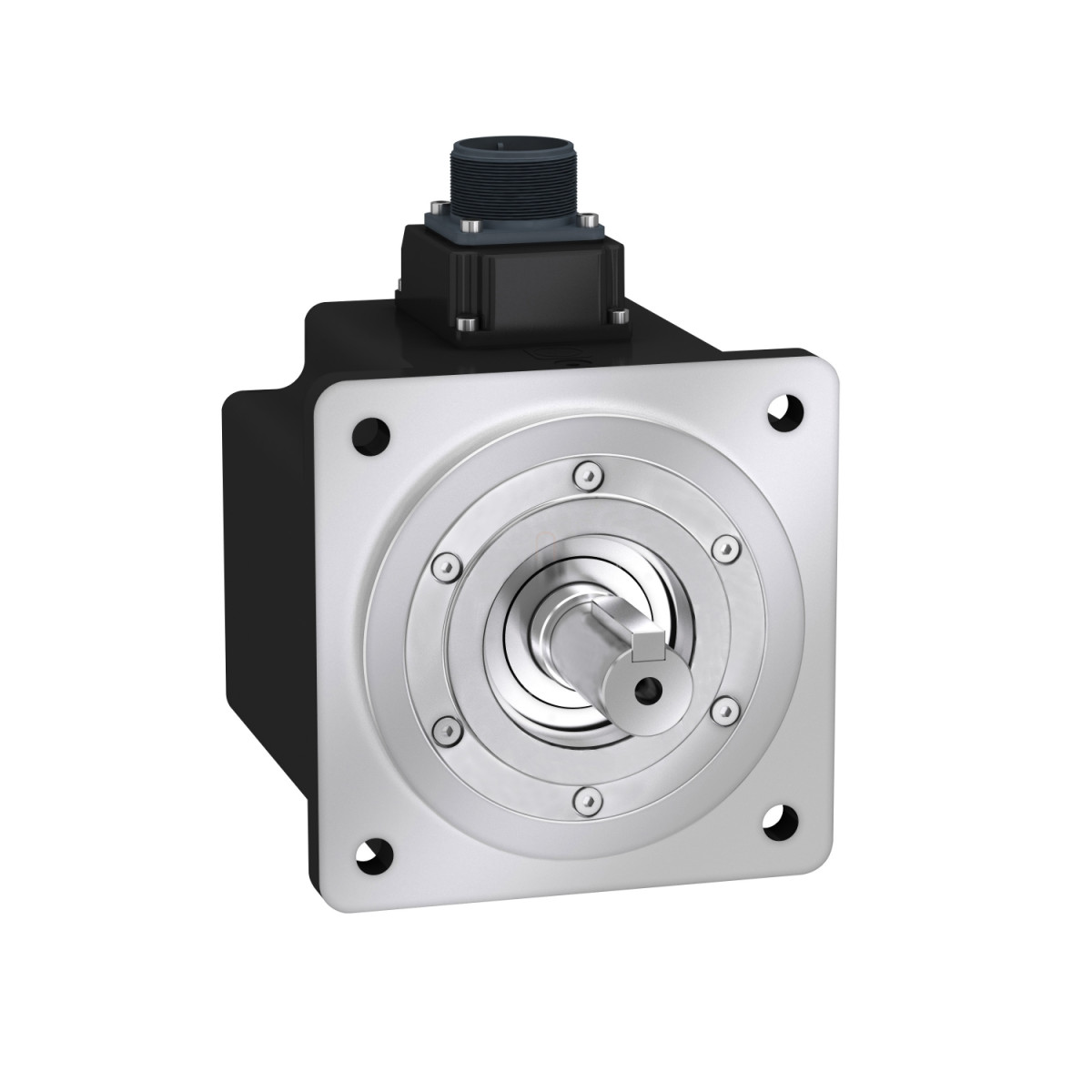

A Schneider Electric Lexium 28 - BCH2MM0813CA6C szervomotor egy professzionális minőségű, nagy teljesítményű meghajtó rendszer, amely kifejezetten automatizálási és precíziós vezérlési alkalmazásokhoz készült. Ez a közepes tehetetlenségű szervomotor kiemelkedő pontosságot és megbízhatóságot kínál az ipari automatizálási folyamatokhoz, ahol kritikus fontosságú a pontos pozicionálás és a stabil működés.
A BCH2MM0813CA6C modell a Lexium 28 termékcsalád része, 850W névleges kimeneti teljesítménnyel rendelkezik, ami kiváló választássá teszi közepes terhelésű alkalmazásokhoz. A motor 5,39 Nm folyamatos nyomatékot biztosít, míg csúcsnyomatéka eléri a 13,8 Nm-t, ami kiváló dinamikus teljesítményt tesz lehetővé. A szervomotor névleges fordulatszáma 1500 rpm, maximális mechanikai fordulatszáma pedig 3000 rpm, így széles sebességtartományban alkalmazható. A BCH2 típusú motor ázsiai szabvány szerinti karimával rendelkezik, amelynek mérete 130 mm, ami szabványos rögzítési lehetőséget biztosít különböző ipari környezetekben.
A motor műszaki specifikációi rendkívül impozánsak: 20 bites egyfordulatú abszolút enkóderrel rendelkezik, amely 0,044° szöghibával biztosítja a precíz pozicionálást. A rotor tehetetlenségi nyomatéka 13,5 kg·cm², ami ideális egyensúlyt teremt a gyors reagálás és a stabil működés között. Az olajszigetelés és a reteszes tengely további előnyöket kínál a megbízható működéshez. A tengely átmérője 19 mm, hossza 48 mm, a retesz szélessége pedig 6 mm. A motor természetes konvekciós hűtéssel működik, hossza 187 mm (fék nélküli kivitel), nettó tömege 9,6 kg. A villamos jellemzők között említésre méltó a 0,96 N·m/A nyomatékállandó és az 58 V/krpm ellenelektromos erő állandó 20°C-on. Az állórész ellenállása 0,34 Ohm, induktivitása 4,3 mH, elektromos időállandója pedig 13,24 ms 20°C-on.
A BCH2MM0813CA6C szervomotor kompatibilis a LXM26D és LXM28 szervomeghajtókkal, mind egyfázisú, mind háromfázisú, 220V-os tápellátás mellett, 0,85 kW teljesítményen. Az IP védelmi besorolása IP50 (IM V3 szerelési helyzetben) vagy IP65 (IM B5, IM V1 szerelési helyzetben), ami rugalmas elhelyezési lehetőségeket biztosít különböző környezeti feltételek mellett. A motor -20°C és +40°C közötti környezeti hőmérsékleten üzemeltethető, így széles hőmérsékleti tartományban alkalmazható. A fordulatszám-nyomaték karakterisztika grafikonon jól látható, hogy a motor állandó nyomatékot biztosít egészen 2500 rpm-ig, majd a nyomaték fokozatosan csökken a maximális fordulatszámig. Ez a jellemző különösen hasznos olyan alkalmazásokban, ahol változó sebességű, de pontos nyomatékvezérlésre van szükség.
Schneider Electric Lexium 28 - BCH2MM0813CA6C -BCH2 szervomotor, közepes tehetetlenségű, 800W, 130mm, 1000 rpm, 28 hajtáshoz műszaki adatok
Általános jellemzők
Termékcsalád: Lexium 28
Eszköz rövid neve: BCH2
Termék vagy komponens típusa: Szervomotor
Teljesítményadatok
Maximális mechanikai fordulatszám: 3000 rpm
Névleges tápfeszültség: 220 V
Hálózati fázisok száma: Egyfázisú vagy háromfázisú
Folyamatos nyugalmi áram: 5,62 A
Folyamatos nyugalmi nyomaték: 5,39 N.m (LXM26D és LXM28 hajtásokkal)
Folyamatos teljesítmény: 850 W
Csúcs nyugalmi nyomaték: 13,8 N.m
Névleges kimeneti teljesítmény: 850 W
Névleges nyomaték: 5,39 N.m
Névleges fordulatszám: 1500 rpm
Maximális áram Irms: 14,96 A (LXM28 hajtással)
Maximális állandó áram: 6,29 A
Mechanikai jellemzők
Visszajelzés típusa: 20 bites egyfordulatú abszolút enkóder
Tartófék: Nincs
Rögzítési támasz: Ázsiai szabvány karima
Motor karima mérete: 130 mm
Elektromos csatlakozás: MIL csatlakozó
Tengelyvég: Reteszes
Tengelyátmérő: 19 mm
Tengelyhossz: 48 mm
Retesz szélessége: 6 mm
Elektromos jellemzők
Nyomatékállandó: 0,96 N.m/A 20°C-on
Ellenelektromos erő állandó: 58 V/krpm 20°C-on
Motor pólusainak száma: 5.0
Rotor tehetetlensége: 13.5 kg.cm²
Állórész ellenállása: 0.34 Ohm 20°C-on
Állórész induktivitása: 4.3 mH 20°C-on
Állórész elektromos időállandója: 13.24 ms 20°C-on
Mechanikai terhelhetőség
Maximális radiális erő Fr: 670 N 1500 rpm-nél
Maximális axiális erő Fa: 200 N
Fizikai jellemzők
Hűtés típusa: Természetes konvekció
Hossz: 187 mm (fék nélkül)
Motortagok száma: 4
Központosító gallér átmérője: 110 mm
Központosító gallér mélysége: 8 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 9,2 mm
Rögzítő furatok körátmérője: 145 mm
Környezeti feltételek
IP védettségi fokozat: IP50 IM V3 szerelési helyzetben, IP65 IM B5 és IM V1 szerelési helyzetben
Környezeti üzemi hőmérséklet: -20...40°C
Pontossági hiba (szög): 0,044°
