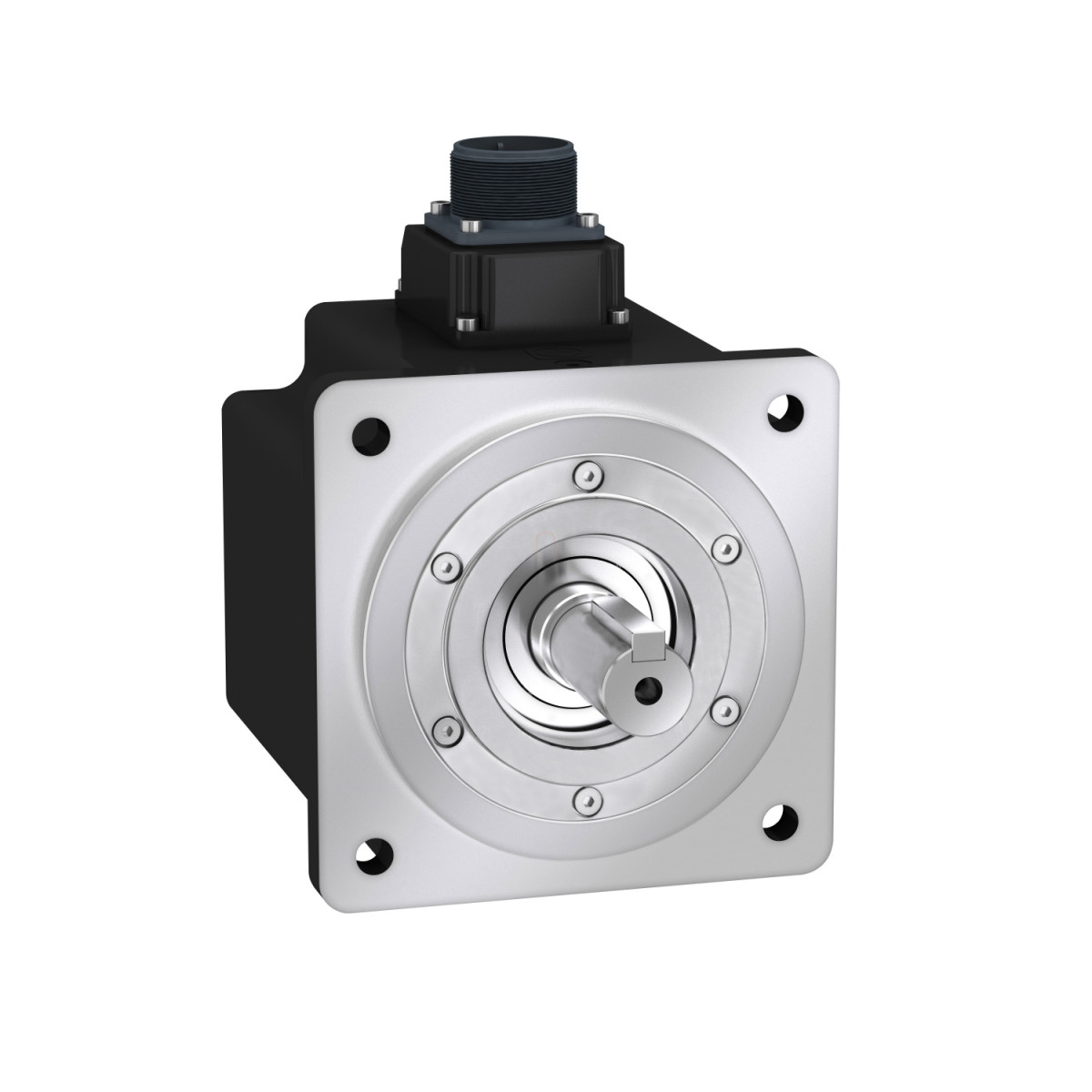

A Schneider Electric Lexium 28 termékkategóriába tartozó BCH2MM0811CA6C típusú szervomotor a professzionális ipari automatizálás megbízható alapeleme. Ez a 130mm-es méretű, közepes tehetetlenségű motor kifejezetten a Lexium 28 szervóhajtásokhoz lett optimalizálva, biztosítva a tökéletes kompatibilitást és maximális teljesítményt.
A BCH2MM0811CA6C modell 850W névleges teljesítményével, 5,39 Nm folyamatos és 13,8 Nm csúcs nyomatékával ideális választás a precíziós mozgásvezérlést igénylő alkalmazásokhoz. A motor 1500 rpm névleges és 3000 rpm maximális fordulatszáma széleskörű sebességtartományt biztosít, míg a 20 bites egyfordulatos abszolút enkóder 0,044° szögpontosságot garantál. Ezek a tulajdonságok különösen értékessé teszik olyan alkalmazásoknál, ahol a pontos pozicionálás és a megbízható nyomatékleadás kulcsfontosságú, például csomagológépekben, anyagmozgatásban vagy szerszámgépekben.
A motor technikai részleteit tekintve figyelemre méltó a 13,5 kg.cm² forgórész-tehetetlenség, a 0,34 Ohm állórész-ellenállás és a 4,3 mH állórész-induktivitás. A motor visszaindukált feszültsége 58 V/krpm 20°C-on, nyomaték-állandója pedig 0,96 Nm/A. A motor 5 póluspárral rendelkezik, és természetes konvekcióval hűthető. A 22 mm átmérőjű és 55 mm hosszú tengelyvég reteszes kialakítású, 8 mm-es retesz szélességgel. A motor ázsiai szabvány szerinti peremmel szerelhető, ahol a 130 mm-es motorperem 4 db 9,2 mm átmérőjű furattal rendelkezik, 145 mm-es osztókörön. A motor teljes hossza 187 mm (fék nélkül), az elektromos csatlakozás MIL típusú csatlakozóval történik.
A BCH2MM0811CA6C modell mind egyfázisú, mind háromfázisú 220 V-os tápellátással használható a kompatibilis LXM28 szervóhajtással. A motor működési hőmérsékleti tartománya -20°C és +40°C között van, IP védettségi szintje pedig IM B5 és IM V1 szerelési módnál IP54, míg IM V3 szerelési módnál IP50. A maximális radiális erő 670 N 1500 rpm-nél, míg a maximális axiális erő 200 N. A motor érintkezési forrópont hőmérséklete a tekercselésnél 135°C, a mágnesnél pedig 100°C.
Schneider Electric Lexium 28 - BCH2MM0811CA6C -BCH2 szervomotor, közepes tehetetlenségű, 800W, 130mm, 1000 rpm, 28 hajtáshoz műszaki adatok
Főbb jellemzők
Terméktípus: Szervomotor
Termékcsalád: Lexium 28
Rövid típusnév: BCH2
Motorperem mérete: 130 mm
Folyamatos teljesítmény: 850 W
Névleges teljesítmény: 850 W
Teljesítmény jellemzők
Névleges nyomaték: 5,39 Nm (LXM28 hajtással, 7 A, 220 V, egy- vagy háromfázisú táplálás mellett)
Csúcs nyomaték: 13,8 Nm (LXM28 hajtással, 7 A, 220 V, egy- vagy háromfázisú táplálás mellett)
Folyamatos állónyomaték: 5,39 Nm
Névleges fordulatszám: 1500 rpm
Maximális mechanikai fordulatszám: 3000 rpm
Forgórész tehetetlenségi nyomatéka: 13,5 kg.cm²
Elektromos jellemzők
Tápfeszültség: 220 V
Tápláló hálózat: Egy- vagy háromfázisú
Folyamatos állóáram: 5,62 A
Maximális állandó áram: 6,29 A
Maximális áram (Irms): 14,96 A (LXM28 hajtással, 0,85 kW, 220 V mellett)
Nyomaték állandó: 0,96 Nm/A (20 °C-on)
Visszaindukált feszültség állandó: 58 V/krpm (20 °C-on)
Állórész ellenállás: 0,34 Ohm (20 °C-on)
Állórész induktivitás: 4,3 mH (20 °C-on)
Állórész elektromos időállandó: 13,24 ms (20 °C-on)
Motorpólusok száma: 5.0
Mechanikai jellemzők
Tengely kialakítása: Reteszes
Tengely átmérő: 22 mm
Tengely hossz: 55 mm
Retesz szélesség: 8 mm
Motor hossza: 187 mm (fék nélkül)
Motor hossza: 216 mm (fékkel)
Centrálás gallér átmérő: 110 mm
Centrálás gallér mélység: 8 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 9,2 mm
Rögzítő furatok osztóköre: 145 mm
Tengely váll-perem távolság: 8 mm
Nettó tömeg: 9,6 kg
Csatlakoztatás és visszacsatolás
Elektromos csatlakozás: MIL csatlakozó
Visszacsatolás típusa: 20 bites egyfordulatos abszolút enkóder
Szögpontossági hiba: 0,044°
Egyéb jellemzők
Hűtés típusa: Természetes konvekció
Tartófék: Nélküli
Szerelési mód: Ázsiai szabvány szerinti perem
IP védettség: IP54 (IM B5, IM V1 szerelési mód), IP50 (IM V3 szerelési mód)
Üzemi környezeti hőmérséklet: -20...+40 °C
Maximális radiális erő (Fr): 670 N (1500 rpm-nél)
Maximális axiális erő (Fa): 200 N
