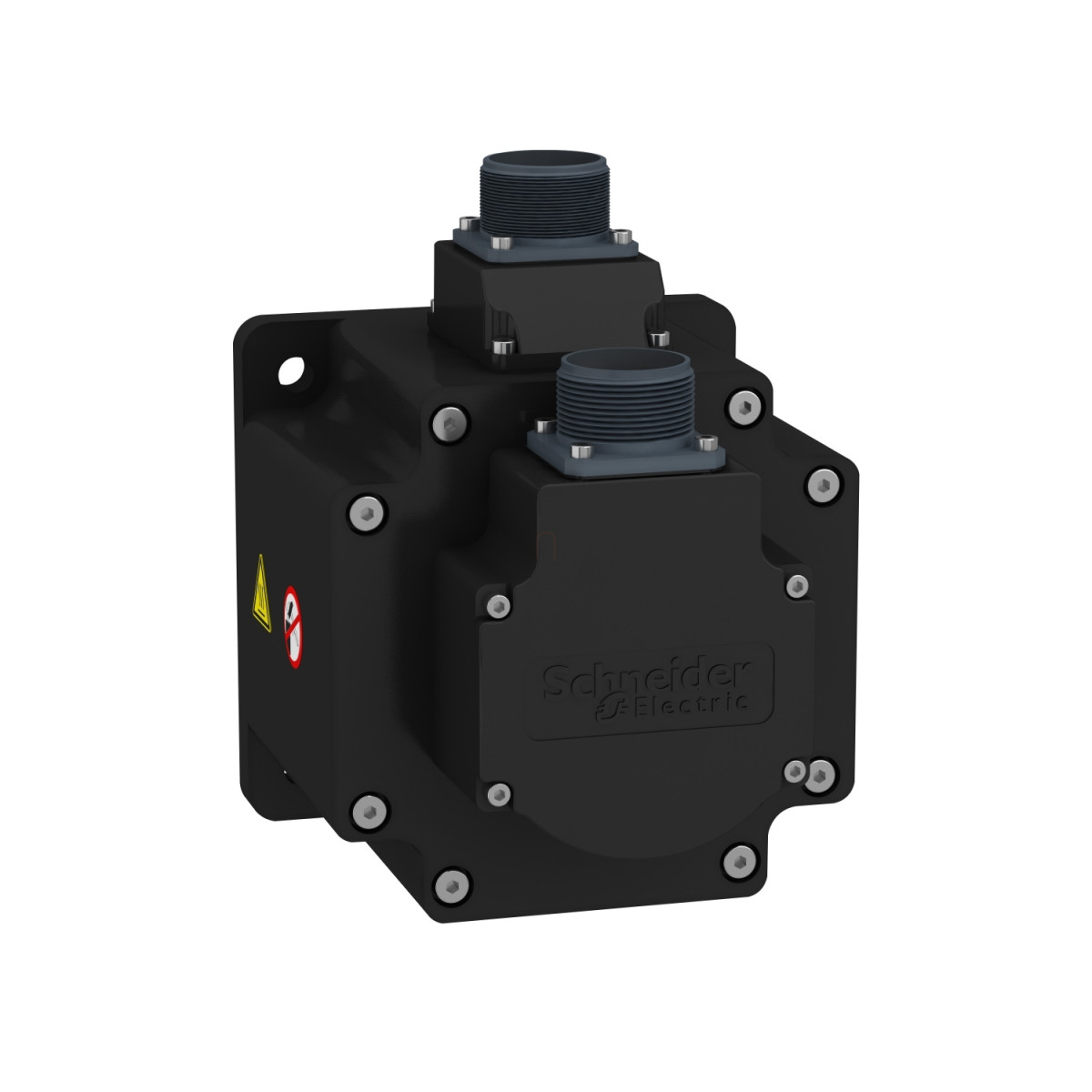

A Schneider Electric BCH2MM0523CF6C típusú szervomotor a Lexium 28 motorcsalád része, amely kifejezetten precíziós mozgatást igénylő ipari alkalmazásokhoz fejlesztettek ki. Ez a kompakt, mégis nagy teljesítményű szervomotor ideális választás olyan automatizálási feladatokhoz, ahol a pontos pozicionálás, egyenletes forgás és megbízható teljesítmény alapvető követelmény.
A BCH2MM0523CF6C modell 500W névleges kimeneti teljesítménnyel rendelkezik, ami elegendő erőt biztosít közepes méretű ipari berendezések meghajtásához. A motor 2,39 Nm folyamatos nyomatékot képes leadni, míg csúcsnyomatéka elérheti a 7,16 Nm-t, ami kiváló dinamikus teljesítményt biztosít hirtelen terhelésváltozások esetén is. 2000 rpm névleges fordulatszáma és 3000 rpm maximális mechanikai fordulatszáma széles alkalmazási területet tesz lehetővé, a nagy pontosságú lassú mozgásoktól a gyors pozicionálási feladatokig.
A motor kiemelkedő műszaki tulajdonságokkal rendelkezik, mint például a 6,91 kg.cm² forgórész tehetetlenségi nyomaték, amely a közepes tehetetlenségű kategóriába sorolja. Ez a jellemző különösen előnyös olyan alkalmazásoknál, ahol a gyorsulás és lassulás dinamikája kritikus tényező. A motor 20 bites egyfordulatos abszolút enkóderrel van felszerelve, ami 0,044° szögpontosságot biztosít, ezáltal rendkívül precíz pozicionálást tesz lehetővé. A BCH2MM0523CF6C további fontos jellemzője a beépített rögzítőfék, amely 9,6 Nm tartónyomatékot biztosít, így a motor áramellátás nélkül is biztonságosan tartja pozícióját. A fék behúzási teljesítménye 19,7 W. A motor 22 mm átmérőjű, 45 mm hosszúságú, reteszes tengelyvéggel rendelkezik, a retesz szélessége 8 mm. Az elektromos csatlakoztatás MIL típusú csatlakozóval történik, ami megbízható kapcsolatot biztosít ipari környezetben is. A motor villamos paraméterei közül kiemelendő a 0,83 N.m/A nyomatékállandó, az 50 V/krpm ellenelektromos erő állandó, valamint a 0,62 Ohm állórész ellenállás és a 7,14 mH állórész induktivitás 20°C-on.
A BCH2MM0523CF6C szervomotor ázsiai szabvány szerinti rögzítéssel rendelkezik, 130 mm-es motor peremmérettel. A központosító gallér átmérője 110 mm, mélysége 8 mm. A rögzítéshez 4 db, 9,2 mm átmérőjű furattal rendelkezik, amelyek 145 mm átmérőjű körön helyezkednek el. A motor IP védettségi szintje IM V3 szerelési helyzetben IP50, míg IM B5 és IM V1 szerelési helyzetben IP65, ami lehetővé teszi poros és nedves környezetben történő alkalmazását is. A működési hőmérséklettartomány 0-40°C, így a legtöbb ipari környezetben problémamentesen üzemeltethető. A motor természetes konvekcióval hűl, nincs szükség kiegészítő hűtésre. Hosszúsága fék nélkül 147 mm, fékkel együtt 183 mm, tömege 8,2 kg.
Schneider Electric Lexium 28 - BCH2MM0523CF6C -BCH2 szervomotor, közepes tehetetlenségű, 500W, 130mm, 2000 rpm, fék, MIL csatlakozó, 28 hajtáshoz műszaki adatok
Általános jellemzők
Range kompatibilitás: Lexium 28
Eszköz rövid neve: BCH2
Termék vagy komponens típus: Szervomotor
Teljesítmény jellemzők
Maximális mechanikus sebesség: 3000 rpm
Névleges tápfeszültség: 220 V / 110 V
Hálózati fázisok száma: Háromfázisú / Egyfázisú
Folyamatos tartóáram: 2,89 A
Folyamatos tartónyomaték: 2,39 N.m
Folyamatos teljesítmény: 500 W
Csúcs tartónyomaték: 7,16 N.m
Névleges kimeneti teljesítmény: 500 W
Névleges nyomaték: 2,39 N.m
Névleges sebesség: 2000 rpm
Maximális áram Irms: 9,18 A
Maximális állandó áram: 3,24 A
Mechanikai jellemzők
Tengelyvég: Reteszes
Tengely átmérő: 22 mm
Tengely hossz: 45 mm
Retesz szélesség: 8 mm
Visszacsatolás típus: 20 bites egyfordulatos abszolút enkóder
Rögzítőfék: Beépített
Rögzítő nyomaték: 9,6 N.m beépített
Rögzítési mód: Ázsiai szabvány szerinti perem
Motor perem mérete: 130 mm
Elektromos csatlakozás: MIL csatlakozó
Nyomatékállandó: 0,83 N.m/A 20 °C-on
Ellenelektromos erő állandó: 50 V/krpm 20 °C-on
Motor pólusok száma: 5.0
Forgórész tehetetlenség: 6.91 kg.cm²
Állórész ellenállás: 0.62 Ohm 20 °C-on
Állórész induktivitás: 7.14 mH 20 °C-on
Állórész elektromos időállandó: 11.94 ms 20 °C-on
Maximális radiális erő Fr: 670 N 2000 rpm-nél
Maximális axiális erő Fa: 200 N
Fék behúzási teljesítmény: 19.7 W
Hűtés típusa: Természetes konvekció
Hosszúság: 183 mm (fékkel)
Fizikai jellemzők
IP védettségi fokozat: IP50 IM V3, IP65 IM B5, IM V1
Környezeti üzemi hőmérséklet: 0...40 °C
Méretek
Hosszúság (fék nélkül): 147 mm / 5.79 in.
Hosszúság (fékkel): 183 mm / 7.2 in.
Z méret: 94.5 mm / 3.72 in.
