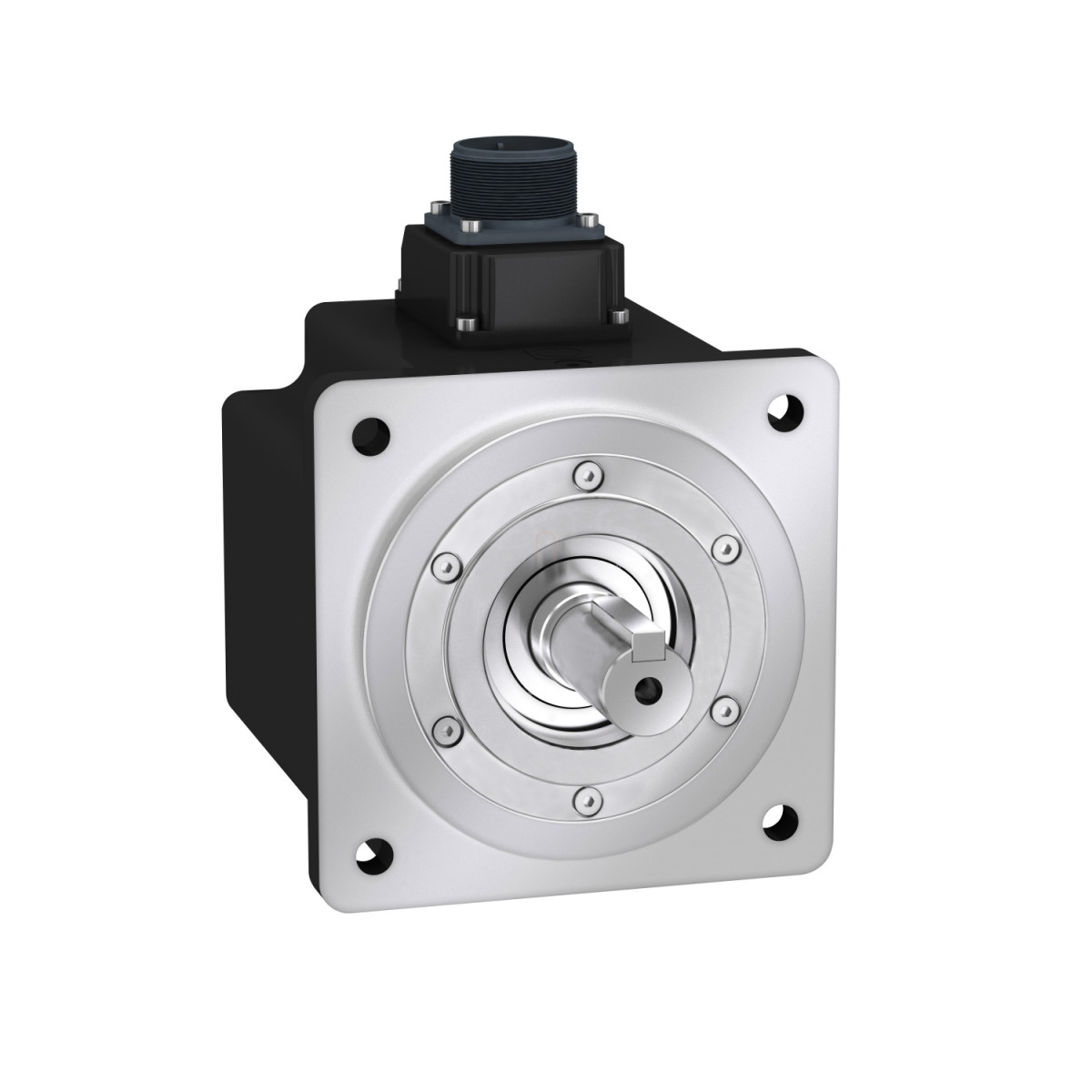

A Schneider Electric Lexium 28 BCH2MM0523CA6C szervomotor kiemelkedő teljesítményű automatizálási megoldást kínál, amely ideális választás precíziós mozgatási alkalmazásokhoz. Ez a közepes tehetetlenségű szervomotor tökéletes egyensúlyt teremt a nagy teljesítmény és a pontos irányítás között, így kiválóan alkalmazható modern gyártósorokon, csomagológépekben és más ipari berendezésekben.
A BCH2 szervomotor-család tagjaként ez a 130 mm-es kivitelű motor 500 W névleges kimeneti teljesítménnyel rendelkezik, amely 2000 fordulat/perc névleges fordulatszám mellett érhető el. Kiemelkedő műszaki jellemzői közé tartozik a 2,39 Nm folyamatos nyomaték és az akár 7,16 Nm csúcs nyomaték, amely kiváló választássá teszi dinamikus alkalmazásokhoz. A motor 6,63 kg·cm² rotortehetetlenséggel rendelkezik, olajszigetelővel és retesszel van ellátva, egyenes csatlakozással. A BCH2MM0523CA6C modell elsősorban a Lexium 28 és LXM26D meghajtósorozatokkal való használatra optimalizált.
A szervomotor rendkívül sokoldalú tápellátási lehetőségekkel rendelkezik, hiszen mind 220 V-os, mind 110 V-os hálózatról üzemeltethető, akár egyfázisú, akár háromfázisú konfigurációban. A motor visszajelző rendszere egy 20 bites, egyfordulatos abszolút enkóder, amely pontos pozicionálást tesz lehetővé. A műszaki adatok között megtalálható továbbá a 0,83 N·m/A nyomatéki állandó, az 50 V/krpm ellenelektromos erő állandó és az 5 motortekercspólus. A sztatikus jellemzők közül érdemes kiemelni a 0,62 Ohm állórész-ellenállást és a 7,14 mH állórész-induktivitást 20 °C-on, valamint a 11,94 ms állórész elektromos időállandót.
A BCH2MM0523CA6C motor mechanikailag is kiválóan megtervezett. Ázsiai szabványú karimával rendelkezik, amelynek mérete 130 mm. A tengelyvég reteszes kialakítású, 22 mm átmérőjű és 45 mm hosszú, 8 mm reteszszélességgel. A motor természetes konvekcióval hűl, és védettségi szintje IM V3 elrendezésben IP50, míg IM B5 és IM V1 elrendezésben IP65. Működési hőmérséklet-tartománya -20 és 40 °C között van. A motor precizitását jelzi az igen alacsony, mindössze 0,044 fokos szögpozicionálási hiba. Maximális radiális terhelhetősége 670 N 2000 fordulat/perc mellett, míg axiális terhelhetősége 200 N.
Schneider Electric Lexium 28 - BCH2MM0523CA6C -BCH2 szervomotor, közepes tehetetlenségű, 500W, 130mm, 2000 rpm, 28 hajtáshoz műszaki adatok
Általános jellemzők
Termékcsalád: Lexium 28
Eszköz rövid neve: BCH2
Termék típusa: Szervomotor
Műszaki adatok
Maximális mechanikai fordulatszám: 3000 rpm
Névleges tápfeszültség: 220 V / 110 V
Hálózat fázisszáma: Háromfázisú / Egyfázisú
Folyamatos nyugalmi áram: 2.89 A
Folyamatos nyugalmi nyomaték: 2.39 N.m
Folyamatos teljesítmény: 500 W
Csúcs nyugalmi nyomaték: 7.16 N.m
Névleges kimeneti teljesítmény: 500 W
Névleges nyomaték: 2.39 N.m
Névleges fordulatszám: 2000 rpm
Maximális áram Irms: 9.18 A
Maximális állandó áram: 3.24 A
Kompatibilitás
Termékkompatibilitás: LXM26D szervomotor meghajtó (0,5 kW, 220 V, egyfázisú vagy háromfázisú), LXM28... szervomotor meghajtó (0,5 kW, 220 V, egyfázisú vagy háromfázisú), LXM28... szervomotor meghajtó (0,5 kW, 110 V, egyfázisú)
Fizikai jellemzők
Tengelyvég: Reteszes
Tengelyátmérő: 22 mm
Tengelyhossz: 45 mm
Retesz szélessége: 8 mm
Visszacsatolás típusa: 20 bites egyfordulatos abszolút enkóder
Rögzítőfék: Nélküle
Rögzítési támasz: Ázsiai szabványos karima
Motor karima mérete: 130 mm
Elektromos csatlakozás: MIL csatlakozó
Nyomaték állandó: 0.83 N.m/A 20 °C-on
Ellenelektromos erő állandó: 50 V/krpm 20 °C-on
Motor pólusainak száma: 5.0
Rotor tehetetlensége: 6.63 kg.cm²
Állórész ellenállása: 0.62 Ohm 20 °C-on
Állórész induktivitása: 7.14 mH 20 °C-on
Állórész elektromos időállandója: 11.94 ms 20 °C-on
Maximális radiális erő Fr: 670 N 2000 rpm-nél
Maximális axiális erő Fa: 200 N
Hűtés típusa: Természetes konvekció
Méretek
Hosszúság (rögzítőfék nélkül): 147 mm
Hosszúság (rögzítőfékkel): 183 mm
Központosító gallér átmérője: 110 mm
Központosító gallér mélysége: 8 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 9.2 mm
A rögzítőfuratok körosztási átmérője: 145 mm
Tengely váll-karima távolsága: 8 mm
Környezeti adatok
IP védettségi fokozat: IP50 IM V3, IP65 IM B5, IM V1
Környezeti hőmérséklet működés közben: -20...40 °C
