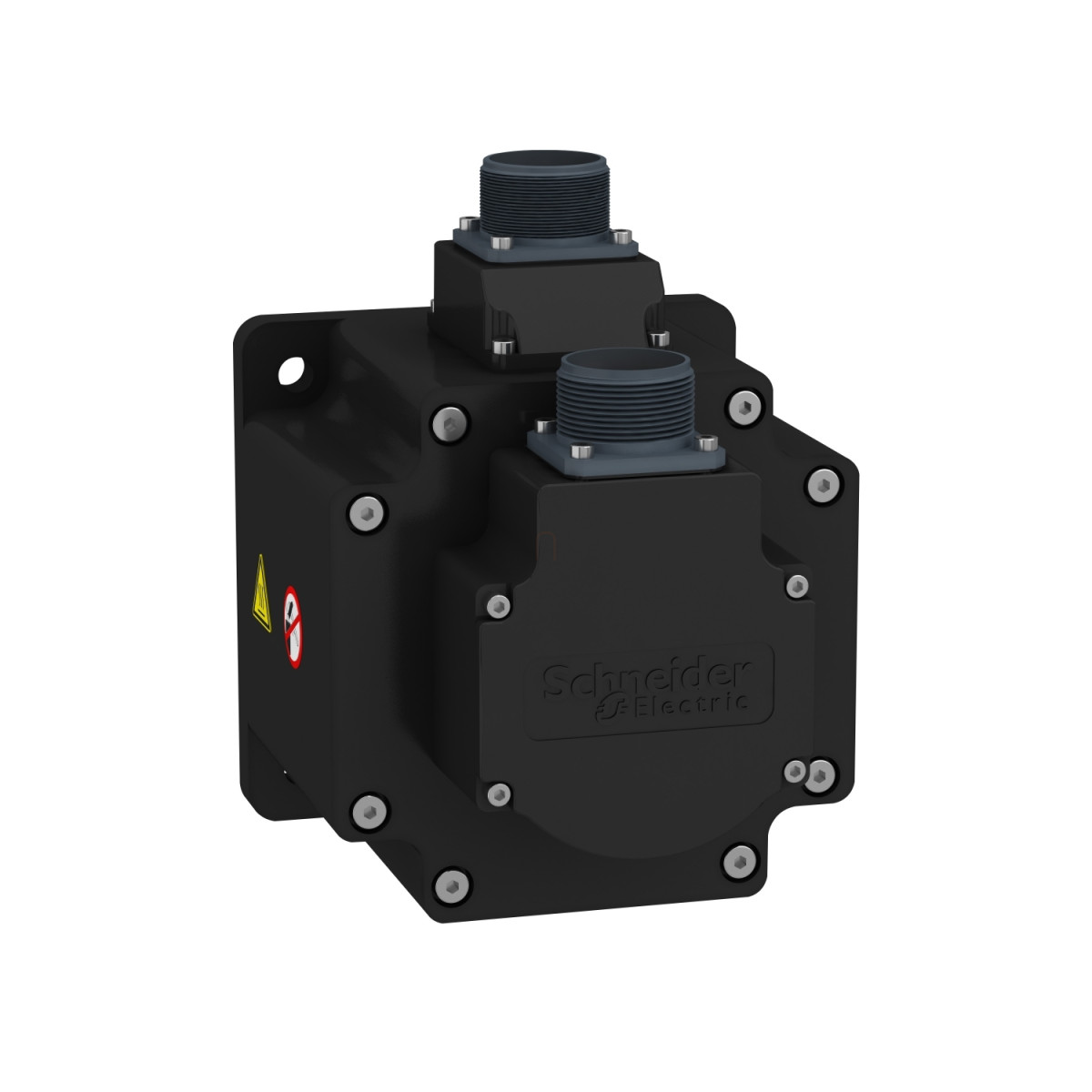

A Schneider Electric Lexium 28 sorozatba tartozó BCH2MM0313CF6C típusú szervomotor egy kimagasló teljesítményű, 300W-os hajtásegység, amely ideális precíziós ipari alkalmazásokhoz. A motor part száma BCH2MM0313CF6C, amely egyértelműen azonosítja a termék specifikus paramétereit és képességeit a Schneider Electric Lexium 28 termékcsalád részeként.
A BCH2 szervomotor 130mm-es méretű, ázsiai szabványú karimával rendelkezik, és tökéletesen kompatibilis a Lexium 28 szervohajtásokkal. A motor fő műszaki paraméterei között szerepel a 300W névleges teljesítmény, 1000 rpm névleges fordulatszám, valamint a 2,86 N.m névleges nyomaték. Kiemelkedő tulajdonsága a 6,91 kg.cm² forgórész tehetetlenségi nyomaték, amely optimális választássá teszi olyan alkalmazásokhoz, ahol a közepes tehetetlenségi értékek előnyösek. A motor kiváló teljesítményt nyújt mind egyfázisú, mind háromfázisú hálózatról, támogatva a 110V és 220V tápfeszültséget is.
A BCH2MM0313CF6C szervomotor számos fejlett funkcióval rendelkezik. Felszerelték olajszigetelő gyűrűvel a megbízhatóbb működés érdekében, valamint beépített fékkel, amely 9,6 N.m fékezőnyomatékot biztosít, így ideális pozícionálási feladatokhoz. A motor 20 bites egyfordulatos abszolút enkóderrel van ellátva, amely 0,044 fokos szögpontosságot garantál, ezáltal rendkívül precíz pozícionálást tesz lehetővé. Az elektromos csatlakoztatást MIL típusú csatlakozóval oldották meg, amely megbízható és robusztus kapcsolatot biztosít ipari környezetben.
A műszaki adatok tekintetében a BCH2MM0313CF6C szervomotor maximális mechanikai fordulatszáma 3000 rpm, folyamatos álló árama 1,88 A, míg maximális árama 5,98 A. A motor csúcs-nyomatéka eléri a 8,59 N.m értéket, amely kiváló dinamikus teljesítményt biztosít. Figyelemre méltó továbbá az 1,52 N.m/A nyomaték-állandó és a 92 V/krpm ellenelektromos erő állandó. A tengely átmérője 22 mm, hossza 45 mm, és reteszes kialakítású, 8 mm-es retesz szélességgel. A motor védettsége IP50 IM V3, illetve IP65 IM B5 és IM V1 szerelési pozíciókban, működési hőmérséklet-tartománya 0...40 °C.
A BCH2MM0313CF6C szervomotor kompakt kialakítása ellenére erőteljes teljesítményt nyújt. A motor teljes hossza 183 mm (fékkel együtt), míg a motor karimájának átmérője 130 mm, centrálóperem átmérője 110 mm, 8 mm mélységgel. A rögzítőfuratok átmérője 9,2 mm, kiosztási átmérőjük pedig 145 mm. A BCH2MM0313CF6C szervomotor ideális választás olyan ipari alkalmazásokhoz, ahol pontos mozgásvezérlésre, megbízható működésre és kompakt méretre van szükség, mint például CNC gépek, csomagológépek, anyagmozgató rendszerek vagy robotikai alkalmazások.
Schneider Electric Lexium 28 - BCH2MM0313CF6C -BCH2 szervomotor, közepes tehetetlenségű, 300W, 130mm, 1000 rpm, fék, MIL csatlakozó, 28 hajtáshoz műszaki adatok
Fő jellemzők
Termékcsalád kompatibilitás: Lexium 28
Eszköz rövid neve: BCH2
Termék vagy komponens típus: Szervomotor
Műszaki jellemzők
Maximális mechanikai fordulatszám: 3000 rpm
Névleges tápfeszültség: 220 V / 110 V
Hálózat fázisszáma: Háromfázisú / Egyfázisú
Folyamatos álló áram: 1.88 A
Folyamatos álló nyomaték: 2.86 N.m (LXM26D/LXM28 hajtásoknál különböző feszültségszinteken)
Folyamatos teljesítmény: 300 W
Csúcs-állónyomaték: 8.59 N.m (LXM26D/LXM28 hajtásoknál különböző feszültségszinteken)
Névleges kimenő teljesítmény: 300 W
Névleges nyomaték: 2.86 N.m
Névleges fordulatszám: 1000 rpm
Maximális áram Irms: 5.98 A
Maximális állandó áram: 2.09 A
Tengelyvég: Reteszes
Tengelyátmérő: 22 mm
Tengelyhossz: 45 mm
Retesz szélesség: 8 mm
Visszacsatolás típusa: 20 bites egyfordulatos abszolút enkóder
Rögzítőfék: Beépített
Fékezőnyomaték: 9.6 N.m
Rögzítési támogatás: Ázsiai szabványú karima
Motor karima mérete: 130 mm
Elektromos csatlakozás: MIL csatlakozó
Nyomaték állandó: 1.52 N.m/A 20 °C-on
Ellenelektromos erő állandó: 92 V/krpm 20 °C-on
Motor pólusok száma: 5.0
Forgórész tehetetlensége: 6.91 kg.cm²
Állórész ellenállás: 1.93 Ohm 20 °C-on
Állórész induktivitás: 23.91 mH 20 °C-on
Állórész elektromos időállandó: 12.9 ms 20 °C-on
Maximális radiális erő Fr: 670 N 1000 rpm-nél
Maximális axiális erő Fa: 200 N
Fék behúzási teljesítmény: 19.7 W
Hűtés típusa: Természetes konvekció
Hosszúság: 183 mm
Motortagok száma: 1
Központosító gallér átmérő: 110 mm
Központosító gallér mélység: 8 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 9.2 mm
Rögzítőfuratok osztókör átmérője: 145 mm
Tengelyperem-karima távolság: 8 mm
Nettó tömeg: 8.2 kg
Védettség
IP védettségi fokozat: IP50 IM V3, IP65 IM B5 és IM V1
Környezeti hőmérséklet működés közben: 0...40 °C
Teljesítménygörbék
A motor teljesítménygörbéi mutatják a nyomaték/fordulatszám karakterisztikát 230 V egyfázisú/háromfázisú tápfeszültség mellett. A diagramokon látható a csúcsnyomaték és a folyamatos nyomaték görbe 2000 fordulat/perc tartományig.
