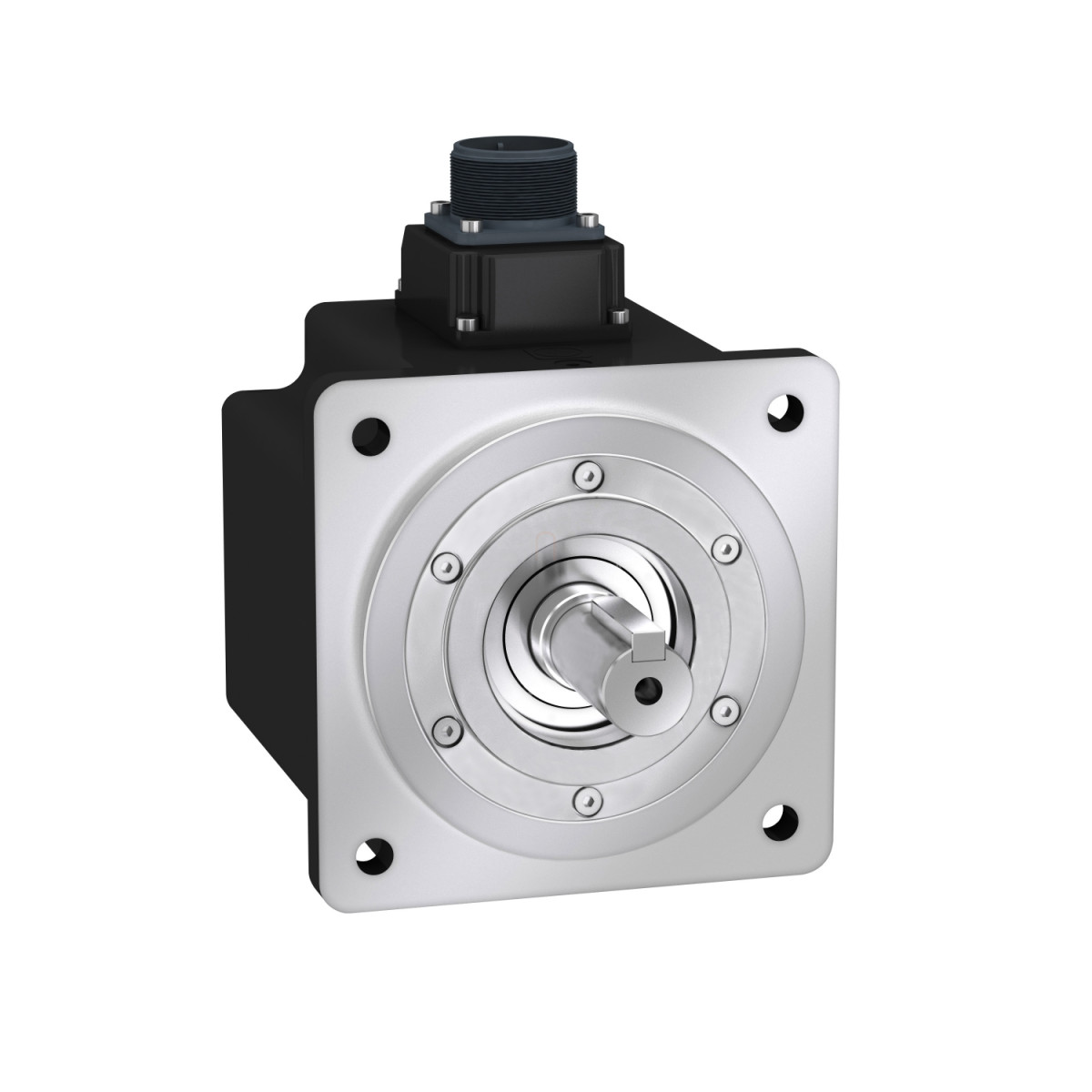

A Schneider Electric BCH2MM0313CA6C típusú szervomotorja a Lexium 28 hajtáscsalád tökéletes kiegészítője, amely kiváló teljesítményt nyújt precíziós ipari alkalmazásokban. Ez a 300 watt névleges teljesítményű motor ideális választás, ha megbízható, pontos pozicionálást és sebességszabályozást igénylő automatizálási feladatokról van szó.
A BCH2 típusjelű szervomotor 6,63 kg.cm² forgórész tehetetlenséggel rendelkezik, ami közepes tehetetlenségi kategóriába sorolja. Maximális mechanikai fordulatszáma 3000 rpm, míg névleges fordulatszáma 1000 rpm. A motor állandó nyomatéka 2,86 Nm, csúcs nyomatéka pedig elérheti a 8,59 Nm-t is, ami kiváló dinamikus teljesítményt biztosít gyors mozgásokhoz és indításokhoz. A motor 20 bites egykörös abszolút enkóderrel van felszerelve, ami rendkívül precíz pozicionálási képességet biztosít 0,044° szöghiba mellett. A visszaemf állandó értéke 92 V/krpm (20 °C-on), nyomaték állandója pedig 1,52 Nm/A (20 °C-on).
A BCH2MM0313CA6C műszaki kialakítása számos előnyt kínál: a 130 mm-es motorperem ázsiai szabványú karimával rendelkezik, a tengely átmérője 22 mm, a tengelyhossz pedig 45 mm, 8 mm-es retesz szélességgel. A motor egyenes csatlakozással, olajzáró tömítéssel és retesszel kerül kialakításra. Az elektromos csatlakozás MIL csatlakozón keresztül történik. A motor IP50 védettséggel rendelkezik IM V3 szerelési helyzetben, illetve IP65 védettséggel IM B5 és IM V1 szerelési helyzetekben. A motor természetes konvekcióval hűthető, és -20...40 °C környezeti hőmérsékleten üzemeltethető.
A Schneider Electric BCH2MM0313CA6C szervomotor kompatibilis a Lexium LXM26D és LXM28 szervóhajtásokkal, mind 220 V-os egyfázisú, mind háromfázisú táplálás esetén, valamint 110 V egyfázisú táplálás esetén is. A műszaki adatlap alapján a motor állórész ellenállása 1,93 Ohm, induktivitása 23,91 mH (20 °C-on), az elektromos időállandó pedig 12,9 ms (20 °C-on). A motor 5 pólusú, hossza 147 mm fék nélkül és 183 mm fékkel. A maximális radiális erő (Fr) 670 N 1000 rpm-nél, a maximális axiális erő (Fa) pedig 200 N. A BCH2MM0313CA6C típusjelű szervomotor pontos műszaki paramétereivel és teljesítménygörbéivel biztosítja a megfelelő választást azoknak, akik megbízható és precíz mozgatást igénylő alkalmazásokhoz keresnek megoldást.
BCH2MM0313CA6C műszaki adatok
Általános jellemzők
Termékcsalád: Lexium 28
Eszköz rövid neve: BCH2
Termék típusa: Szervomotor
Műszaki jellemzők
Maximális mechanikai fordulatszám: 3000 rpm
Névleges tápfeszültség: 220 V / 110 V
Hálózati fázisok száma: Egyfázisú / Háromfázisú
Folyamatos álló áram: 1,88 A
Folyamatos álló nyomaték: 2,86 Nm
Folyamatos teljesítmény: 300 W
Csúcs álló nyomaték: 8,59 Nm
Névleges kimeneti teljesítmény: 300 W
Névleges nyomaték: 2,86 Nm
Névleges fordulatszám: 1000 rpm
Maximális áram Irms: 5,98 A
Maximális állandó áram: 2,09 A
Termék kompatibilitás
LXM26D és LXM28 szervóhajtások különböző feszültség- és fáziskonfigurációkkal
Mechanikai jellemzők
Tengelyvég: Reteszes
Tengely átmérő: 22 mm
Tengely hossz: 45 mm
Retesz szélesség: 8 mm
Visszacsatolás típusa: 20 bites egykörös abszolút enkóder
Tartófék: Nélkül
Szerelési támasz: Ázsiai szabványos karima
Motor perem méret: 130 mm
Elektromos csatlakozás: MIL csatlakozó
Villamos jellemzők
Nyomaték állandó: 1,52 Nm/A 20 °C-on
Visszaemf állandó: 92 V/krpm 20 °C-on
Motor pólusok száma: 5.0
Forgórész tehetetlenség: 6,63 kg.cm²
Állórész ellenállás: 1,93 Ohm 20 °C-on
Állórész induktivitás: 23,91 mH 20 °C-on
Állórész villamos időállandó: 12,9 ms 20 °C-on
Terhelhetőségi adatok
Maximális radiális erő Fr: 670 N 1000 rpm-nél
Maximális axiális erő Fa: 200 N
Fizikai jellemzők
Hűtés típusa: Természetes konvekció
Hosszúság: 147 mm
Motor stackek száma: 1
Központosító gallér átmérő: 110 mm
Központosító gallér mélység: 8 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 9,2 mm
Rögzítő furatok körátmérője: 145 mm
Nettó tömeg: 7 kg
Pontossági adatok
Szöghibahiba: 0,044°
Hőmérsékleti adatok
Réz maximális hőmérséklet: 135 °C
Mágnes maximális hőmérséklet: 100 °C
Mágnes szobahőmérséklet: 20 °C
Környezeti feltételek
IP védettségi fokozat: IP50 IM V3, IP65 IM B5, IM V1
Üzemi környezeti hőmérséklet: -20...40 °C
