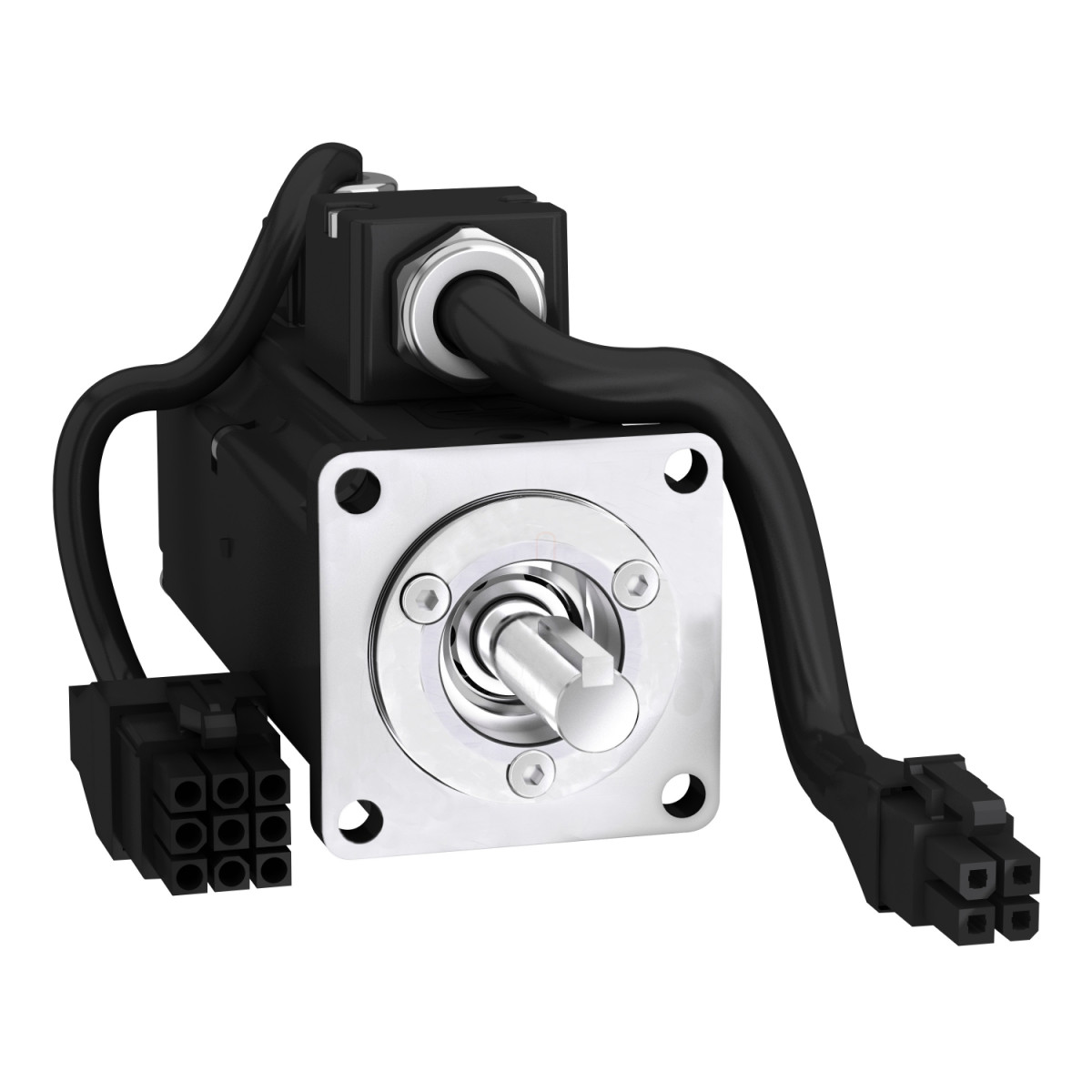

A Schneider Electric BCH2MBA533CF5C szervomotor a Lexium 28 termékcsaládhoz tartozó, nagy teljesítményű hajtásrendszer, amely különösen precíz motorvezérlést biztosít kompakt kialakításban. Ez a 40 mm-es méretű, 50W teljesítményű szervomotor kiváló választás olyan alkalmazásokhoz, ahol a pontos pozicionálás és a nagy dinamika alapvető követelmény, mindezt kompakt formában.
A BCH2MBA533CF5C modell 0.16 Nm folyamatos és 0.48 Nm csúcsnyomatékot képes biztosítani, így ideális választás kisebb méretű, precíziós mozgatást igénylő ipari alkalmazásokhoz. A motor 3000 rpm névleges fordulatszám mellett nyújtja az optimális teljesítményt, de akár 5000 rpm maximális mechanikai fordulatszámra is képes. A motor alacsony, mindössze 0.055 kg.cm² forgórész tehetetlenséggel rendelkezik, ami kiváló dinamikus tulajdonságokat biztosít gyors pozicionálást igénylő feladatokhoz. Kompatibilis a Lexium 28 hajtássorozattal, és mind egyfázisú, mind háromfázisú hálózatról működtethető, 110V vagy 220V feszültséggel.
A motor számos műszaki előnnyel rendelkezik: beépített rögzítőfékkel szerelték fel, amely 0.32 Nm tartónyomatékot biztosít, tengely tömítőgyűrűvel (olajszigetelt) és retesszel rendelkezik. Visszacsatolásként 20 bites egyfordulatos abszolút enkóder szolgál, ami rendkívül pontos pozicionálást tesz lehetővé - az szögpozícionálási pontossága mindössze 0.044°. A motor ázsiai szabvány szerinti rögzítő karimával rendelkezik, 40 mm-es karimaméretet, 8 mm-es tengelyátmérőt és 25 mm-es tengelyhosszat kínál. A villamos jellemzők között említésre méltó a 0.3 N.m/A nyomatékállandó, a 18 V/krpm ellenelektromos erő állandó, valamint a 31 Ohm állórész ellenállás és 24.7 mH állórész induktivitás.
A BCH2MBA533CF5C védettségi szintje változó a beépítési helyzet függvényében: IP50 fokozatú IM V3, illetve IP65 fokozatú IM B5 és IM V1 beépítési helyzetben. A motor természetes hűtésű, működési hőmérséklettartománya 0-40°C közötti, ami a legtöbb ipari környezetben megfelelő. A motor hossza 82 mm fék nélkül, illetve 112 mm fékkel együtt. Maximális radiális erőterhelése 85 N 3000 rpm fordulatszámnál, maximális axiális erőterhelése pedig 40 N. A motor szabad vezetékvégekkel szállított, ami rugalmas bekötési lehetőséget biztosít.
A Schneider Electric BCH2MBA533CF5C szervomotor ideális választás olyan alkalmazásokhoz, mint kisebb csomagológépek, címkéző berendezések, kisebb méretű robotok vagy bármilyen precíziós pozicionálást igénylő automatizált rendszer, ahol a kompakt méret, a dinamikus mozgás és a precíz vezérelhetőség alapvető követelmény.
Schneider Electric Lexium 28 - BCH2MBA533CF5C -BCH2 szervomotor, közepes tehetetlenségű, 50W, 40mm, 3000 rpm, 28 hajtáshoz műszaki adatok
Fő jellemzők
Kompatibilitási tartomány: Lexium 28
Eszköz rövid neve: BCH2
Termék vagy komponens típusa: Szervomotor
Műszaki jellemzők
Maximális mechanikai fordulatszám: 5000 rpm
Névleges tápfeszültség: 220 V / 110 V
Hálózati fázisszám: Egyfázisú / Háromfázisú
Folyamatos álló áram: 0.54 A
Folyamatos álló nyomaték: 0.16 N.m (LXM26D és LXM28 esetén különböző konfigurációkban)
Folyamatos teljesítmény: 50 W
Csúcs álló nyomaték: 0.48 N.m (LXM26D és LXM28 esetén különböző konfigurációkban)
Névleges kimeneti teljesítmény: 50 W
Névleges nyomaték: 0.16 N.m
Névleges fordulatszám: 3000 rpm
Maximális Irms áram: 1.77 A
Maximális állandó áram: 0.59 A
Mechanikai jellemzők
Tengely vég: Reteszes
Tengely átmérő: 8 mm
Tengely hossz: 25 mm
Retesz szélesség: 3 mm
Visszacsatolás típusa: 20 bites egyfordulatos abszolút enkóder
Rögzítőfék: Van
Tartó nyomaték: 0.32 N.m beépített
Rögzítőelem: Ázsiai szabvány karima
Motor karima méret: 40 mm
Elektromos csatlakozás: Szabad vezetékvég
Nyomaték állandó: 0.3 N.m/A 20 °C-on
Ellenelektromos erő állandó: 18 V/krpm 20 °C-on
Motor pólusok száma: 4.0
Forgórész tehetetlensége: 0.055 kg.cm²
Állórész ellenállás: 31 Ohm 20 °C-on
Állórész induktivitás: 24.7 mH 20 °C-on
Állórész elektromos időállandó: 0.8 ms 20 °C-on
Maximális radiális erő Fr: 85 N 3000 rpm-nél
Maximális axiális erő Fa: 40 N
Fék behúzási teljesítmény: 4.35 W
Hűtés típusa: Természetes konvekció
Méretek
Hossz: 112 mm (fékkel)
Hossz fék nélkül: 82 mm
Motoregységek száma: 1
Központosító gallér átmérő: 30 mm
Központosító gallér mélység: 3 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 4.5 mm
Rögzítőfuratok körátmérője: 46 mm
Tengelygallér-karima távolság: 3 mm
Környezet
IP védettségi fokozat: IP50 IM V3 / IP65 IM B5, IM V1
Környezeti hőmérséklet működés közben: 0...40 °C
