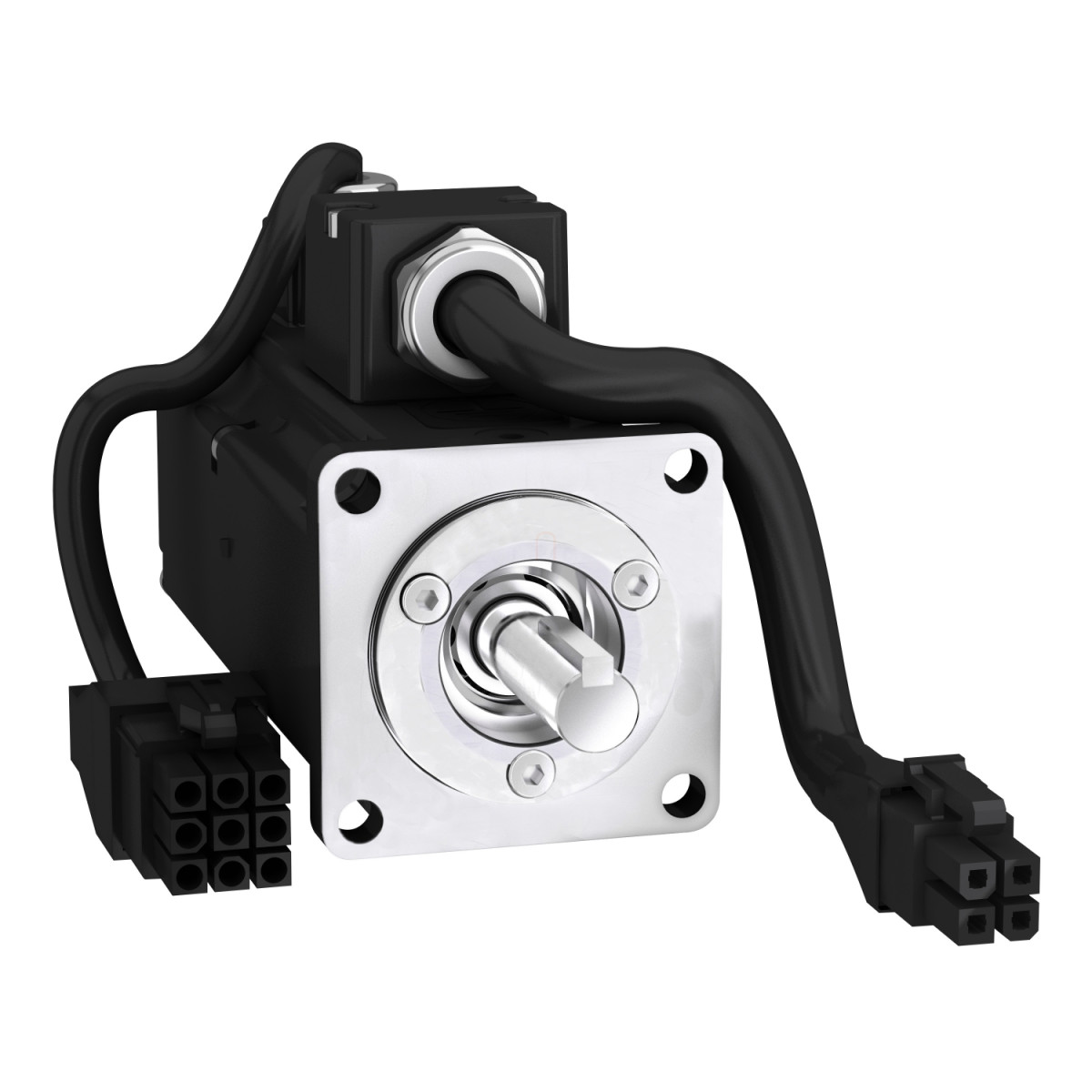

A Schneider Electric Lexium 28 BCH2MB0133CA5C szervomotor egy kompakt, magas teljesítményű meghajtó egység, amely 40 mm-es méretével és 100 W-os névleges teljesítményével ideális választás precíziós mozgatási feladatokhoz. Ez a BCH2 sorozatú motor olajszigetelt kivitelben, kulcsos tengelyvéggel rendelkezik, és közvetlen vezeték-csatlakozással szerelhető fel a vezérlőrendszerhez.
A motor maximális mechanikai fordulatszáma 5000 rpm, míg a névleges sebessége 3000 rpm. Folyamatos nyomatéka 0,32 N.m, míg csúcsnyomatéka ennek háromszorosa, 0,96 N.m - ezek az értékek a termék számára kiváló dinamikus tulajdonságokat biztosítanak. A motor 220 V és 110 V tápfeszültségen egyaránt működtethető, és kompatibilis mind egyfázisú, mind háromfázisú hálózattal. Folyamatos álló árama 0,81 A, maximális árama pedig 2,65 A. A motorhoz integrált, 20 bites egyfordulatos abszolút enkóder tartozik, amely kivételesen pontos pozicionálást tesz lehetővé, mindössze 0,044° szöghibával.
A BCH2MB0133CA5C szervomotor rotor tehetetlensége mindössze 0,075 kg.cm², ami gyors reagálást biztosít, így ideális választás olyan alkalmazásokhoz, ahol a precizitás és a gyors pozícióváltás alapkövetelmény. A motor állandó nyomatéka 0,4 N.m/A 20 °C-on, visszaindukált feszültsége pedig 24 V/krpm. Az állórész ellenállása 23,4 Ohm, induktivitása 20,6 mH, az állórész elektromos időállandója pedig 0,88 ms - mind 20 °C-on mérve. Ezek a paraméterek biztosítják a motor stabil teljesítményét különböző üzemi körülmények között.
A szervomotor ázsiai szabvány szerinti karimával rendelkezik, tengelyvég típusa kulcsos, tengelyátmérője 8 mm, tengelyhossza 25 mm, kulcsszélessége pedig 3 mm. A motor védettségi szintje IP50 (IM V3 szerelés esetén) és IP65 (IM B5, IM V1 szerelés esetén), így különböző környezeti feltételek mellett is megbízhatóan működik. Üzemi hőmérséklet-tartománya -20°C és +40°C között van. A motor hossza 100 mm (fék nélkül), illetve 130 mm (fékkel), teljes nettó tömege 0,56 kg. A motor hűtése természetes konvekció útján történik, nincs szüksége kiegészítő hűtőrendszerre.
A BCH2MB0133CA5C szervomotor kompatibilis a Lexium 28 szervóhajtásokkal, valamint a LXM26D és LXM28 szervóhajtásokkal is. Ez a szervomotor ideális olyan alkalmazásokhoz, ahol nagy pontosság, ismételhetőség és megbízhatóság szükséges, például CNC gépek, csomagológépek, félvezető-gyártó berendezések vagy egyéb precíziós ipari automatizálási megoldások esetén.
Schneider Electric Lexium 28 - BCH2MB0133CA5C -BCH2 szervomotor, közepes tehetetlenségű, 100W, 40mm, 3000 rpm, 28 hajtáshoz műszaki adatok
Általános adatok
Range kompatibilitás: Lexium 28
Készülék rövid neve: BCH2
Termék vagy komponens típus: Szervomotor
Műszaki paraméterek
Maximális mechanikai fordulatszám: 5000 rpm
Névleges tápfeszültség: 220 V / 110 V
Hálózati fázisok száma: Egyfázisú / Háromfázisú
Folyamatos álló áram: 0,81 A
Folyamatos álló nyomaték: 0,32 N.m (LXM26D/LXM28 esetén, 220 V, egyfázisú/háromfázisú, 0,9 A mellett)
Folyamatos teljesítmény: 100 W
Csúcs álló nyomaték: 0,96 N.m
Névleges kimeneti teljesítmény: 100 W
Névleges nyomaték: 0,32 N.m
Névleges fordulatszám: 3000 rpm
Maximális áram (Irms): 2,65 A
Maximális állandó áram: 0,89 A
Mechanikai jellemzők
Tengelyvég: Kulcsos
Tengelyátmérő: 8 mm
Tengely hossza: 25 mm
Kulcs szélesség: 3 mm
Visszacsatolás típusa: 20 bit egyfordulatos abszolút enkóder
Tartófék: Nincs
Rögzítési támogatás: Ázsiai szabvány karima
Motor karima méret: 40 mm
Elektromos csatlakozás: Szabad vezeték
Villamos paraméterek
Nyomaték állandó: 0,4 N.m/A 20 °C-on
Ellenelektromotoros erő állandó: 24 V/krpm 20 °C-on
Motor pólusok száma: 4.0
Rotor tehetetlenség: 0,075 kg.cm²
Állórész ellenállás: 23,4 Ohm 20 °C-on
Állórész induktivitás: 20,6 mH 20 °C-on
Állórész elektromos időállandó: 0,88 ms 20 °C-on
Maximális sugárirányú erő Fr: 85 N 3000 rpm-nél
Maximális tengelyirányú erő Fa: 40 N
Fizikai jellemzők
Hűtés típusa: Természetes konvekció
Hossz: 100 mm
Motorblokkok száma: 2
Központosító gallér átmérő: 30 mm
Központosító gallér mélység: 3 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 4,5 mm
Rögzítő furatok kör átmérője: 46 mm
Tengely váll-karima távolság: 3 mm
Nettó tömeg: 0,56 kg
Védettség
IP védettségi fokozat: IP50 IM V3 / IP65 IM B5, IM V1
Környezeti működési hőmérséklet: -20...40 °C
