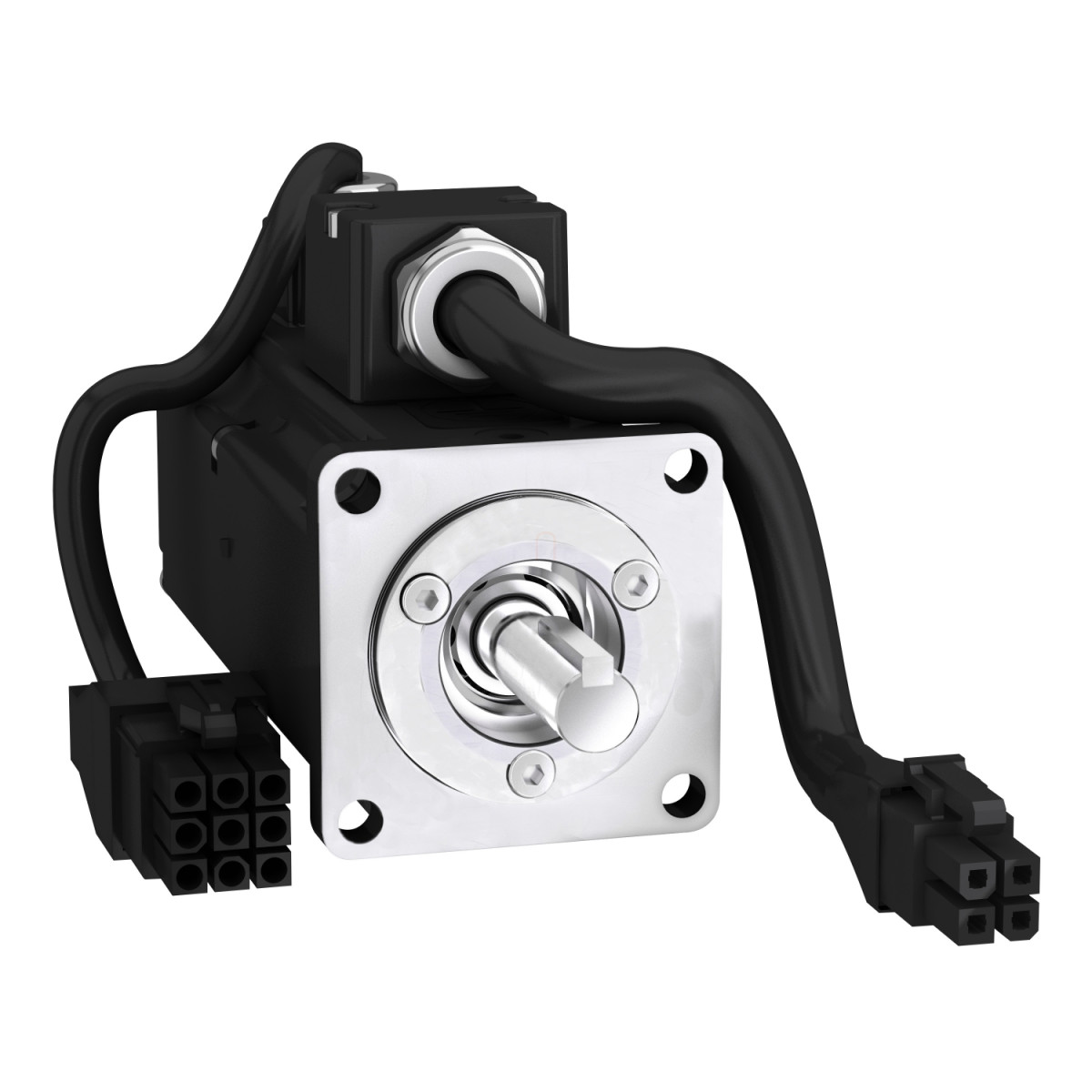

A Schneider Electric Lexium 28 szervomotor család BCH2MB0130CA5C típusú, 40mm-es kivitele egy kompakt, nagy teljesítményű szervomotor, amely elsősorban precíziós pozicionálási feladatokra lett kifejlesztve. Ez a BCH2 típusú szervomotor tökéletes választás olyan automatizálási alkalmazásokhoz, ahol a pontos mozgásvezérlés és a megbízható teljesítmény elengedhetetlen.
A motor 100W névleges teljesítménnyel rendelkezik, és 0,32 Nm folyamatos nyomatékot képes biztosítani különböző tápfeszültség-konfigurációk mellett: 220V egyfázisú, 220V háromfázisú, vagy 110V egyfázisú rendszerekben. A BCH2MB0130CA5C maximális mechanikai fordulatszáma 5000 rpm, míg névleges fordulatszáma 3000 rpm. A motor csúcs nyomatéka 0,96 Nm, ami kiváló dinamikus teljesítményt biztosít rövid idejű túlterhelések esetén. A rotor inerciája mindössze 0,075 kg.cm², ami rendkívül gyors reagálást tesz lehetővé a pozicionálási feladatokban.
A BCH2MB0130CA5C szervomotor 20 bites egyfordulatú abszolút enkóderrel van felszerelve, ami 0,044° szögpontosságot biztosít. Ez a nagy felbontású visszacsatolás lehetővé teszi a rendkívül precíz pozícionálást és sebességszabályozást. A motor sima tengellyel rendelkezik, 8 mm-es átmérővel és 25 mm-es tengelyhosszal. A motorház 40 mm-es ázsiai szabvány szerinti peremmel van ellátva, 4 rögzítő furattal (4,5 mm átmérőjű, 46 mm-es körátmérőn elhelyezve). A motor csatlakoztatása szabad vezetékeken keresztül történik, ami rugalmas telepítési lehetőségeket biztosít.
Műszaki szempontból a BCH2MB0130CA5C további fontos paraméterei közé tartozik a 0,4 N.m/A nyomatékállandó és a 24 V/krpm ellenelektromotoros erő állandó (mindkettő 20°C-on mérve). A motor állórészének ellenállása 23,4 Ohm, induktivitása 20,6 mH, elektromos időállandója pedig 0,88 ms (mind 20°C-on mérve). A motor természetes légáramlással hűl, IP54 védettségi fokozattal rendelkezik IM B5 és IM V1 szerelési pozíciókban (illetve IP50 védelemmel IM V3 pozícióban). A motor működési hőmérséklet-tartománya -20°C és +40°C között van. A motorban 4 pólus található, és nincs felszerelve tartófékkel. Maximális radiális erőterhelhetősége 85 N 3000 rpm-nél, maximális axiális erőterhelhetősége pedig 40 N. A Schneider Electric BCH2MB0130CA5C szervomotor teljes hossza 100 mm, és tökéletesen kompatibilis a Lexium 28 hajtáscsaláddal, különösen az LXM28... sorozatú szervóhajtásokkal 0,1 kW teljesítménynél.
BCH2MB0130CA5C műszaki adatok
Fő tulajdonságok
Termékcsalád: Lexium 28
Eszköz rövid neve: BCH2
Terméktípus: Szervomotor
Műszaki jellemzők
Maximális mechanikai fordulatszám: 5000 rpm
Névleges tápfeszültség: 220 V / 110 V
Hálózat fázisszáma: Egyfázisú / Háromfázisú
Folyamatos tartónyomaték: 0,32 N.m (LXM28 esetén 0,9 A, 220 V, egyfázis vagy háromfázis, illetve 1,8 A, 110 V, egyfázis)
Folyamatos teljesítmény: 100 W
Csúcs tartónyomaték: 0,96 N.m
Névleges kimeneti teljesítmény: 100 W
Névleges nyomaték: 0,32 N.m
Névleges fordulatszám: 3000 rpm
Maximális áramerősség: 2,65 A
Maximális állandó áramerősség: 0,89 A
Tengelyvég: Sima tengely
Tengely átmérője: 8 mm
Tengelyhossz: 25 mm
Visszacsatolás típusa: 20 bites egyfordulatú abszolút enkóder
Tartófék: Nincs
Rögzítési támasz: Ázsiai szabvány karima
További műszaki adatok
Motor karima mérete: 40 mm
Elektromos csatlakozás: Szabad vezeték
Nyomatékállandó: 0,4 N.m/A 20°C-on
Ellenelektromotoros erő állandó: 24 V/krpm 20°C-on
Motor pólusainak száma: 4,0
Rotor inercia: 0,075 kg.cm²
Állórész ellenállás: 23,4 Ohm 20°C-on
Állórész induktivitás: 20,6 mH 20°C-on
Állórész elektromos időállandó: 0,88 ms 20°C-on
Maximális radiális erő Fr: 85 N 3000 rpm-nél
Maximális axiális erő Fa: 40 N
Hűtés típusa: Természetes konvekció
Hossz: 100 mm
Motorstackok száma: 2
Központosító gallér átmérője: 30 mm
Központosító gallér mélysége: 3 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 4,5 mm
Rögzítő furatok kör átmérője: 46 mm
Tengelygallér-karima távolság: 3 mm
Pontossági hiba (szög): 0,044°
Környezeti feltételek
IP védettségi fokozat: IP54 IM B5, IM V1 / IP50 IM V3
Működési környezeti hőmérséklet: -20...40°C
