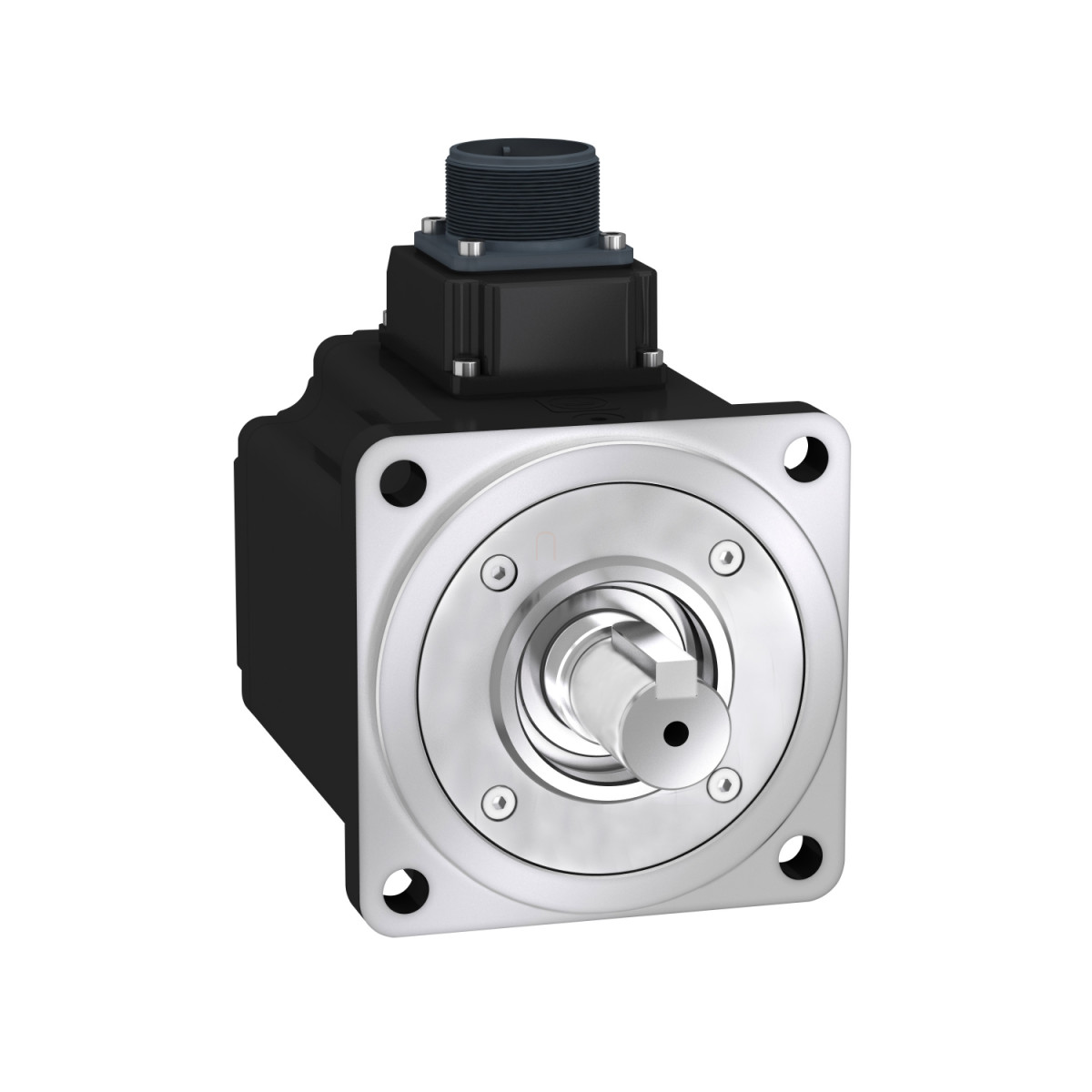

A Schneider Electric Lexium 28 szervomotor termékkínálatának kiemelkedő tagja a BCH2LH2032CA6C típusjelű, nagy teljesítményű, kisebb tehetetlenségű motor. Ez a 2000 watt névleges teljesítményű szervomotor ideális választás precíziós ipari alkalmazásokhoz, automatizálási rendszerekhez és olyan felhasználási területekhez, ahol a pontos pozicionálás és a gyors reakcióidő alapvető követelmény.
A BCH2 termékcsaládba tartozó motor 100 mm-es méretű ázsiai szabvány karimával rendelkezik, amely megkönnyíti a beépítést különféle gépészeti környezetbe. A motor maximális fordulatszáma 5000 rpm, míg névleges fordulatszáma 3000 rpm, ami széles működési tartományt biztosít különböző alkalmazási területeken. A motorhoz optimalizált hajtás a LXM28... típusú szervoerősítő, amellyel együtt használva kiaknázható a motor teljes potenciálja. A termék különlegessége a 20 bites egyfordulatú abszolút jeladó, amely rendkívüli pozicionálási pontosságot biztosít, mindössze 0,044 fokos szöghibával.
A BCH2LH2032CA6C motor villamos paraméterei is figyelemre méltóak: a 220 voltos háromfázisú tápfeszültségen működő motor 9,87 amperes folyamatos állónyomatéki árammal dolgozik. A motor nyomatékparaméterei különösen imponálóak: 6,37 Nm folyamatos állónyomaték és 19,11 Nm csúcs állónyomaték jellemzi, ami széles terhelési tartományban biztosít hatékony működést. A motor nyomatékállandója 0,65 Nm/A 20°C-on, míg a visszaindukált feszültség állandója 39 V/krpm. A motor 4,28 kg·cm² rotortehetetlenséggel rendelkezik, ami lehetővé teszi a gyors gyorsítást és lassítást, így ideális olyan alkalmazásokhoz, ahol a dinamikus működés elengedhetetlen.
A termék mechanikai kialakítása is átgondolt: sima tengelyes kivitelben készül, a tengely átmérője 22 mm, hossza 45 mm. A tengelykapcsolat egyenes, és a motor olajfogó tömítéssel ellátott, ami növeli megbízhatóságát ipari környezetben. A motor természetes konvekcióval hűl, ami egyszerűsíti a beépítést és csökkenti a karbantartási igényt. A védettségi szint különböző szerelési pozíciókban változik: IP50 IM V3 illetve IP65 IM B5 és IM V1 szerelési helyzetekben. A motor működési hőmérséklet-tartománya -20°C-tól +40°C-ig terjed, ami széles körű alkalmazhatóságot biztosít különböző környezeti feltételek mellett. A motor egyszerű MIL csatlakozóval rendelkezik az elektromos bekötéshez, ami megkönnyíti a telepítést és a karbantartást.
Schneider Electric Lexium 28 - BCH2LH2032CA6C -BCH2 szervomotor, kis tehetetlenségű, 2000W, 100mm, 3000 rpm, 28 hajtáshoz műszaki adatok
Általános jellemzők
Termékcsalád: Lexium 28
Eszköz rövid neve: BCH2
Termék típusa: Szervomotor
Műszaki adatok
Maximális mechanikai fordulatszám: 5000 rpm
Névleges tápfeszültség: 220 V
Hálózat fázisainak száma: Három fázisú
Folyamatos állónyomatéki áram: 9,87 A
Folyamatos állónyomaték: 6,37 N.m LXM28 esetén 12 A, 220 V, három fázisú
Folyamatos teljesítmény: 2000 W
Csúcs állónyomaték: 19,11 N.m LXM28... esetén 12 A, 220 V, három fázisú
Névleges kimeneti teljesítmény: 2000 W LXM28... esetén 12 A, 220 V, három fázisú
Névleges nyomaték: 6,37 N.m LXM28... esetén 12 A, 220 V, három fázisú
Névleges fordulatszám: 3000 rpm LXM28... esetén 12 A, 220 V, három fázisú
Maximális áram Irms: 32,3 A LXM28... esetén 2 kW, 220 V
Maximális állandó áram: 10,27 A
Termék kompatibilitás: LXM28... szervo hajtásmotor 2 kW, 220 V, három fázisú
Mechanikai tulajdonságok
Tengelyvég: Sima tengely
Tengely átmérője: 22 mm
Tengely hossza: 45 mm
Visszacsatolás típusa: 20 bites egyfordulatú abszolút jeladó
Tartófék: Nélkül
Rögzítési támasz: Ázsiai szabvány karima
Motor karima mérete: 100 mm
Elektromos csatlakozás: MIL csatlakozó
Villamos jellemzők
Nyomatékállandó: 0,65 N.m/A 20 °C-on
Visszaindukált feszültség állandó: 39 V/krpm 20 °C-on
Motor pólusok száma: 5.0
Rotor tehetetlenség: 4,28 kg.cm²
Állórész ellenállás: 0,36 Ohm 20 °C-on
Állórész induktivitás: 2,59 mH 20 °C-on
Állórész villamos időállandója: 7,19 ms 20 °C-on
Mechanikai adatok
Maximális sugárirányú erő Fr: 570 N 3000 rpm-nél
Maximális tengelyirányú erő Fa: 200 N
Hűtés típusa: Természetes konvekció
Hossz: 198,5 mm
Motor rétegek száma: 2
Központosító gallér átmérője: 95 mm
Központosító gallér mélysége: 7 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 9,2 mm
Rögzítő furatok körátmérője: 115 mm
Tengely váll-karima távolság: 7 mm
Nettó súly: 6,7 kg
Környezeti feltételek
IP védelmi fokozat: IP50 IM V3, IP65 IM B5, IM V1
Üzemeltetési környezeti hőmérséklet: -20...40 °C
