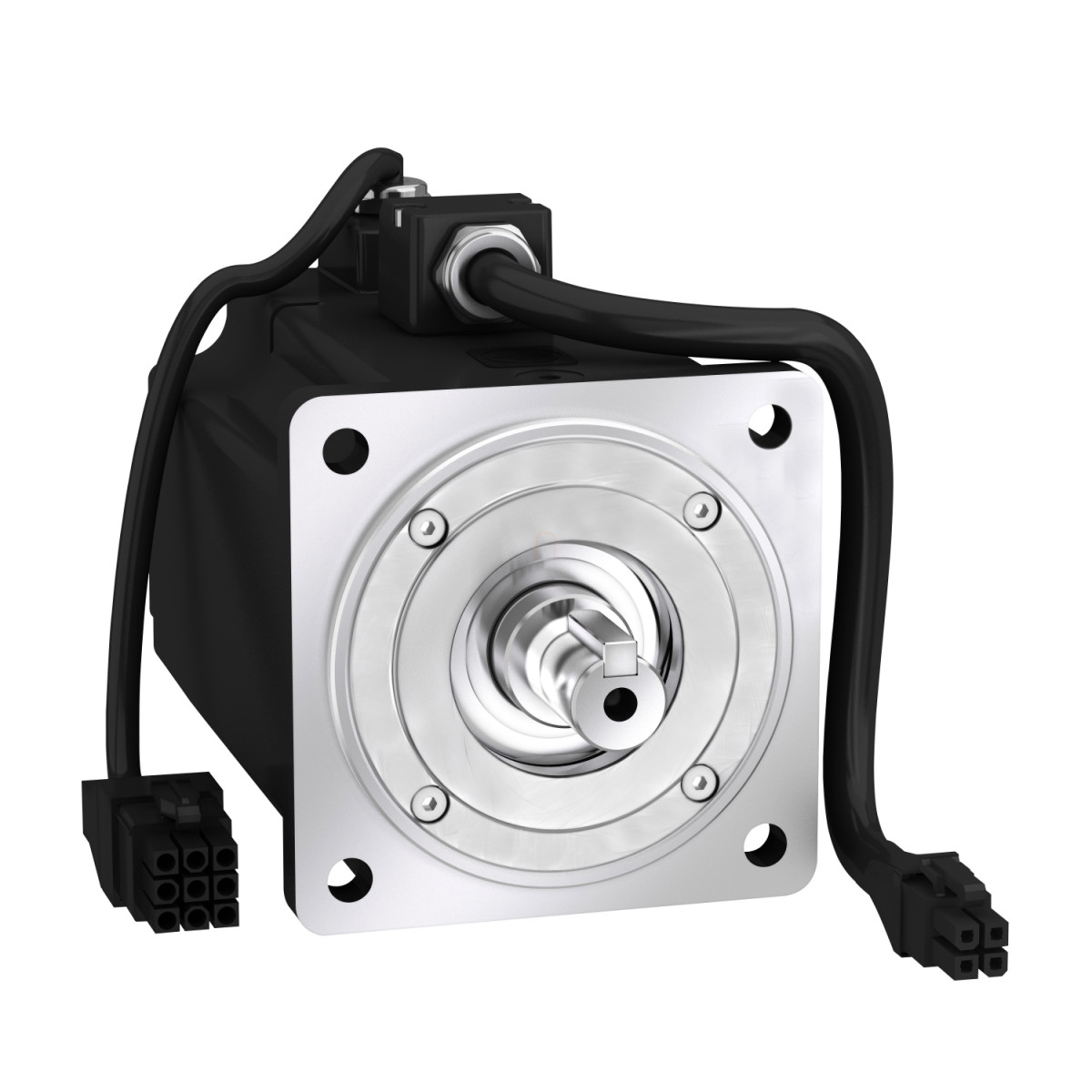

A Schneider Electric Lexium 28 sorozatú BCH2LF0733CA5C típusú szervomotor kiváló választás precíziós automatizálási feladatokhoz, ahol a pontos pozicionálás és a nagy dinamika alapvető követelmény. Ez a 750W-os teljesítményű, kompakt kialakítású motor egyesíti a magas hatékonyságot, a precíz vezérelhetőséget és a megbízható működést.
A BCH2 szervomotor 80 mm-es ázsiai szabvány szerinti peremmel rendelkezik, ami megkönnyíti a beépítését különböző ipari alkalmazásokba. A motor maximális mechanikai fordulatszáma 5000 rpm, míg névleges fordulatszáma 3000 rpm. Az 1,19 kg.cm² rotorinerciával rendelkező motor különösen alkalmas olyan alkalmazásokhoz, ahol a gyors gyorsulás és lassulás követelmény. A 19 mm átmérőjű, 35 mm hosszúságú, retesszel ellátott tengely további előnyt jelent a mechanikai csatlakoztatásnál, a 6 mm-es reteszméret pedig biztosítja a stabil erőátvitelt. A motor olajszigetelést is tartalmaz, ami növeli az üzembiztonságot ipari környezetben.
A BCH2LF0733CA5C szervomotor kimagasló műszaki paraméterekkel büszkélkedhet. 2,39 Nm névleges nyomatékkal és 7,16 Nm csúcsnyomatékkal rendelkezik, ami széles alkalmazási területet tesz lehetővé. A motor 20 bites egyfordulatos abszolút encoder visszacsatolással van ellátva, ami 0,044° szögpontosságot biztosít - ez rendkívül precíz pozicionálást tesz lehetővé. A motor 220V-os vagy 110V-os tápfeszültséggel működtethető, egyfázisú vagy háromfázisú kivitelben, így rugalmasan illeszthető különböző táplálási rendszerekhez. Kompatibilis a LXM26D és LXM28 szervó meghajtókkal, 0,75 kW teljesítményen. A motor védettsége a szerelési helyzettől függően IP50 (IM V3) vagy IP65 (IM B5, IM V1), működési hőmérséklet-tartománya pedig -20°C-tól 40°C-ig terjed.
A Schneider Electric BCH2LF0733CA5C szervomotor ideális választás különböző iparági alkalmazásokhoz, mint például csomagológépek, anyagmozgatók, megmunkálógépek, nyomtatóipar vagy gyártósorok. Az elektromos jellemzők - mint a 0,6 Nm/A nyomatékállandó, 36 V/krpm ellenelektromos erő állandó, 1,5 Ohm állórész ellenállás, 6,1 mH állórész induktivitás és 4,07 ms állórész elektromos időállandó - mind hozzájárulnak a kiváló vezérelhetőséghez és dinamikus tulajdonságokhoz. A motor természetes légáramlással hűl, nem tartalmaz tartóféket, és szabad vezetékes elektromos csatlakozással rendelkezik. Terheléstűrése kiemelkedő: 332 N maximális radiális erő (3000 rpm-nél) és 115 N maximális axiális erő mellett használható, ami tovább növeli az alkalmazhatósági területét az ipari környezetben.
Schneider Electric Lexium 28 - BCH2LF0733CA5C -BCH2 szervomotor, kis tehetetlenségű, 750W, 80mm, 3000 rpm, 28 hajtáshoz műszaki adatok
Alapadatok
Típuskompatibilitás: Lexium 28
Eszköz rövid neve: BCH2
Termék vagy alkatrész típusa: Szervomotor
Technikai jellemzők
Maximális mechanikai fordulatszám: 5000 rpm
Névleges tápfeszültség: 220 V / 110 V
Hálózat fázisszáma: Egyfázisú / Háromfázisú
Állandó állórész áram: 4,01 A
Állandó állórész nyomaték: 2,39 N.m (LXM28 meghajtóval, különböző feszültség és fázisbeállításoknál)
Folyamatos teljesítmény: 750 W
Csúcs állórész nyomaték: 7,16 N.m (LXM28 meghajtóval, különböző feszültség és fázisbeállításoknál)
Névleges kimeneti teljesítmény: 750 W
Névleges nyomaték: 2,39 N.m
Névleges fordulatszám: 3000 rpm
Maximális áram: 13,23 A
Maximális állandó áram: 4,29 A
Tengelyvég típusa: Reteszes
Tengely átmérője: 19 mm
Tengely hossza: 35 mm
Retesz szélessége: 6 mm
Visszacsatolás típusa: 20 bites egyfordulatos abszolút encoder
Tartófék: Nélkül
Rögzítési támasz: Ázsiai szabvány perem
Motor perem mérete: 80 mm
Elektromos csatlakozás: Szabad vezetékvég
Nyomaték állandó: 0,6 N.m/A 20 °C-on
Ellenelektromos erő állandó: 36 V/krpm 20 °C-on
Motorpólusok száma: 4.0
Rotorinercia: 1,19 kg.cm²
Állórész ellenállás: 1,5 Ohm 20 °C-on
Állórész induktivitás: 6,1 mH 20 °C-on
Állórész elektromos időállandó: 4,07 ms 20 °C-on
Maximális radiális erő: 332 N 3000 rpm-nél
Maximális axiális erő: 115 N
Fék behúzási teljesítmény: 10,2 W
Hűtés típusa: Természetes légáramlás
Fizikai jellemzők
Hossz: 138 mm
Motortekercsek száma: 2
Központosító gallér átmérője: 70 mm
Központosító gallér mélysége: 4 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 6,6 mm
Rögzítőfuratok köre: 90 mm
Tengelyperem távolság: 4 mm
Nettó tömeg: 2,8 kg
Környezeti feltételek
IP védettségi fokozat: IP50 IM V3, IP65 IM B5, IM V1
Környezeti hőmérséklet működés közben: -20...40 °C
Pontossági hiba [szög]: 0,044 °
Réz hőmérséklet (meleg): 135 °C
Mágnes hőmérséklet (meleg): 100 °C
Mágnes hőmérséklet (környezeti): 20 °C
