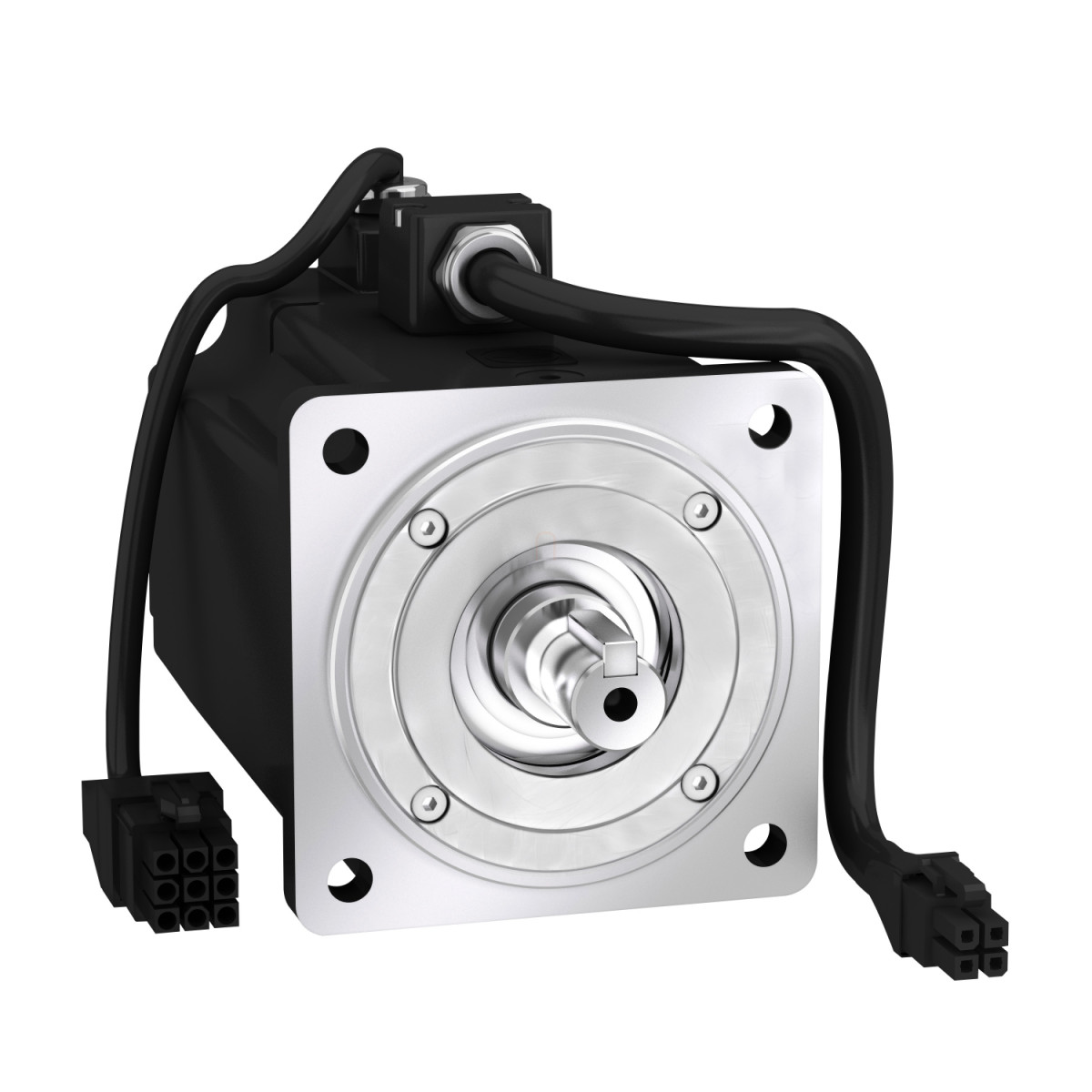

A Schneider Electric Lexium 28 termékcsaládba tartozó BCH2LF0732CA5C típusú szervomotor egy kompakt, nagy teljesítményű meghajtó egység, amely kiváló választás precíziós mozgatást igénylő automatizálási feladatokhoz. Ez a 750W-os, ázsiai szabványos peremmel rendelkező motor elsősorban olyan ipari alkalmazásokhoz ideális, ahol a pontos pozicionálás és a dinamikus mozgásvezérlés kulcsfontosságú követelmény.
A BCH2LF0732CA5C szervomotor kis tehetetlenségi nyomatékkal (1,19 kg.cm²) rendelkezik, ami gyors indulást és megállást tesz lehetővé, így ideális a gyorsan változó terhelések esetén. A 80 mm-es motorperem mérettel és sima tengelyvéggel kialakított motor maximális mechanikai fordulatszáma 5000 rpm, míg névleges sebessége 3000 rpm. A termék 2,39 Nm folyamatos nyomatékot és akár 7,16 Nm csúcsnyomatékot biztosít, ami széles alkalmazási területet fed le. A motor 220V és 110V tápfeszültséggel is használható, támogatja mind az egyfázisú, mind a háromfázisú hálózati csatlakoztatást.
A BCH2 szervomotor kiemelkedő pontosságát a 20 bites egyfordulatos abszolút jeladó garantálja, ami rendkívül precíz, mindössze 0,044° szöghibával rendelkező pozicionálást tesz lehetővé. A motor további technikai paraméterei között szerepel a 0,6 Nm/A nyomatékállandó, 36 V/krpm ellenelektromos erő állandó, 1,5 Ohm állórész-ellenállás és 6,1 mH állórész-induktivitás. A természetes konvekciós hűtéssel rendelkező motor IP50 (IM V3) és IP65 (IM B5, IM V1) védelmi fokozattal rendelkezik, ami megfelelő védelmet biztosít különböző környezeti feltételek mellett. A motor -20°C és +40°C közötti környezeti hőmérséklet-tartományban üzemeltethető.
A BCH2LF0732CA5C szervomotor tökéletesen kompatibilis a Lexium 28 szervomeghajtókkal, különösen a LXM28... sorozatú hajtásokkal 0,75 kW teljesítményszinten. A motor szabadvezetékkel rendelkezik a rugalmas elektromos csatlakoztatás érdekében. A szerelést megkönnyítik a motor műszaki adatai: 4 db 6,6 mm-es szerelőfurat 90 mm-es körátmérőn, 70 mm-es központosító gallér 4 mm mélységgel, és a motor perem-tengely távolsága 4 mm. A BCH2 szervomotor hossza 138 mm, ami kompakt beépítést tesz lehetővé különböző automatizálási rendszerekbe. A motor méretei és műszaki paraméterei lehetővé teszik a pontos méretezést és a problémamentes integrációt bármilyen ipari környezetben, ahol a Schneider Electric Lexium 28 hajtásrendszert alkalmazzák.
Schneider Electric Lexium 28 - BCH2LF0732CA5C -BCH2 szervomotor, kis tehetetlenségű, 750W, 80mm, 3000 rpm, 28 hajtáshoz műszaki adatok
Fő jellemzők
Termékcsalád kompatibilitás: Lexium 28
Eszköz rövid neve: BCH2
Termék vagy komponens típusa: Szervomotor
Műszaki paraméterek
Maximális mechanikai fordulatszám: 5000 rpm
Névleges tápfeszültség: 220 V, 110 V
Hálózati fázisok száma: Háromfázisú, Egyfázisú
Folyamatos leállítási áram: 4,01 A
Folyamatos leállítási nyomaték: 2,39 Nm (LXM28 esetén 4,5 A, 220 V, egyfázisú / háromfázisú vagy 9 A, 110 V, egyfázisú)
Folyamatos teljesítmény: 750 W
Csúcs leállítási nyomaték: 7,16 Nm (LXM28... esetén, különböző konfigurációkban)
Névleges kimeneti teljesítmény: 750 W (LXM28... esetén, különböző konfigurációkban)
Névleges nyomaték: 2,39 Nm (LXM28... esetén, különböző konfigurációkban)
Névleges fordulatszám: 3000 rpm (LXM28... esetén, különböző konfigurációkban)
Maximális áram Irms: 13,23 A (LXM28... esetén 0,75 kW, 220 V vagy 110 V)
Maximális állandó áram: 4,29 A
Mechanikai jellemzők
Tengelyvég: Sima tengely
Tengely átmérő: 19 mm
Tengely hosszúság: 35 mm
Visszajelzés típusa: 20 bites egyfordulatos abszolút jeladó
Tartófék: Nincs
Motor perem mérete: 80 mm
Elektromos csatlakozás: Szabad vezeték
Nyomatékállandó: 0,6 Nm/A 20 °C-on
Ellenelektromos erő állandó: 36 V/krpm 20 °C-on
Motor pólusok száma: 4
Rotor tehetetlenség: 1,19 kg.cm²
Állórész ellenállás: 1,5 Ohm 20 °C-on
Állórész induktancia: 6,1 mH 20 °C-on
Állórész elektromos időállandó: 4,07 ms 20 °C-on
Maximális radiális erő Fr: 332 N 3000 rpm-nél
Maximális axiális erő Fa: 115 N
Hűtés típusa: Természetes konvekció
Hosszúság: 138 mm
Motorállványok száma: 2
Központosító gallér átmérő: 70 mm
Központosító gallér mélység: 4 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 6,6 mm
Rögzítőfuratok körátmérője: 90 mm
Tengely váll-perem távolság: 4 mm
Nettó tömeg: 2,8 kg
Méretezési referencia: BCH2
Szögpontossági hiba: 0,044°
Környezeti feltételek
IP védettségi fokozat: IP50 IM V3, IP65 IM B5, IM V1
Üzemi környezeti hőmérséklet: -20...40 °C
