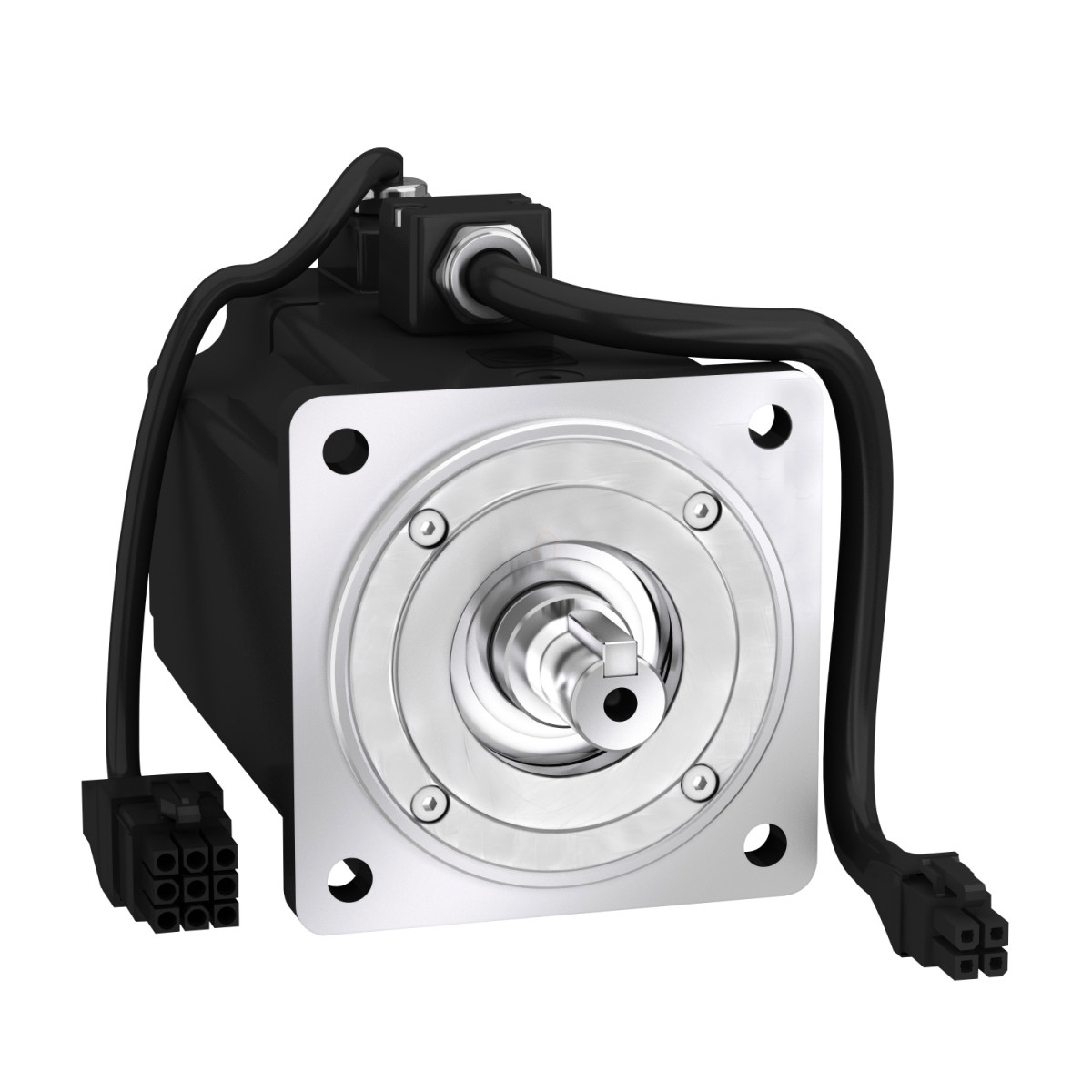

A Schneider Electric BCH2LF0433CF5C szervomotor a Lexium 28 termékcsalád része, amely kimagasló teljesítményt és pontos pozicionálási képességeket kínál az ipari automatizálás területén. Ez a kompakt, mégis erőteljes 80 mm-es motorházban elhelyezett, 400 W névleges teljesítményű motor ideális választás a precíziós mozgatást igénylő alkalmazásokhoz.
A BCH2LF0433CF5C szervomotor kis tehetetlenségű kivitelben készült (0,72 kg.cm²), ami rendkívül dinamikus működést tesz lehetővé gyors pozicionálási feladatoknál. A motor 1,27 Nm folyamatos és 3,81 Nm csúcsnyomatékot biztosít, ami kiváló terhelhetőséget jelent a kompakt mérethez képest. A maximális mechanikai fordulatszám 5000 rpm, míg a névleges fordulatszám 3000 rpm, ami széles működési tartományt tesz lehetővé. Az olajfóliával és reteszelt tengellyel rendelkező kivitel fokozott üzembiztonságot nyújt, míg a beépített fék (2,5 Nm tartónyomatékkal) a pontos pozíciótartást biztosítja nyugalmi állapotban is.
A motor rendkívül rugalmasan használható, hiszen mind egyfázisú, mind háromfázisú táplálással működtethető, 110V vagy 220V tápfeszültséggel. A motor kiváló visszacsatolási képességekkel rendelkezik a 20 bites egyfordulatos abszolút enkódernek köszönhetően, ami 0,044° szögpontosságot biztosít. A motor kimagasló elektromos paraméterekkel büszkélkedhet: 0,55 Nm/A nyomatékkonstans, 33,5 V/krpm ellenelektromos erő konstans, 3,2 Ohm állórész ellenállás és 11,3 mH állórész induktivitás 20°C-on. Az IP65-ös védettségi szint (IM B5, IM V1 szerelési pozíciókban) vagy IP50 (IM V3 szerelési pozícióban) biztosítja a motor megbízható működését még igényes ipari környezetben is. A természetes konvekcióval hűtött motor 0-40°C környezeti hőmérséklet-tartományban használható.
A BCH2LF0433CF5C szervomotor ázsiai szabványú peremes rögzítéssel rendelkezik, 80 mm-es motorperem mérettel. A motor számos méretkialakítási tulajdonsága teszi könnyen beépíthetővé: 14 mm-es tengelyátmérő, 30 mm-es tengelyhossz, 5 mm-es retesz szélesség, 70 mm-es központosító gallér átmérő és 4 mm-es központosító gallér mélység. A motort 4 db, 6,6 mm átmérőjű lyukon keresztül lehet rögzíteni, amelyek 90 mm-es körön helyezkednek el. A motor teljes hossza 152 mm beépített fékkel (fék nélkül 112 mm), és szabad vezetékvégekkel csatlakoztatható. A BCH2LF0433CF5C szervomotor kompatibilis a Lexium LXM28... és LXM26D szervóhajtásokkal 0,4 kW teljesítményen, mind egyfázisú, mind háromfázisú kivitelben.
Schneider Electric Lexium 28 - BCH2LF0433CF5C -BCH2 szervomotor, kis tehetetlenségű, 400W, 80mm, 3000 rpm, 28 hajtáshoz műszaki adatok
Általános jellemzők
Termékcsalád: Lexium 28
Eszköz rövid neve: BCH2
Termék vagy komponens típusa: Szervomotor
Műszaki adatok
Maximális mechanikai fordulatszám: 5000 rpm
Névleges tápfeszültség: 220 V / 110 V
Hálózati fázisok száma: Háromfázisú / Egyfázisú
Folyamatos állónyomaték: 1,27 N.m (LXM26D/28 hajtással, 2,6 A, 220 V, egyfázisú/háromfázisú vagy LXM28 hajtással, 5,7 A, 110 V, egyfázisú)
Folyamatos teljesítmény: 400 W
Csúcs állónyomaték: 3,81 N.m
Névleges kimeneti teljesítmény: 400 W
Névleges nyomaték: 1,27 N.m
Névleges fordulatszám: 3000 rpm
Maximális áram Irms: 7,73 A (LXM28 hajtással, 0,4 kW, 220 V/110 V)
Maximális állandó áram: 2,52 A
Folyamatos állóáram: 2,29 A
Fizikai jellemzők
Tengelyvég: Reteszelt
Tengelyátmérő: 14 mm
Tengelyhossz: 30 mm
Retesz szélessége: 5 mm
Visszacsatolás típusa: 20 bites egyfordulatos abszolút enkóder
Tartófék: Beépített
Tartónyomaték: 2,5 N.m beépített
Rögzítés típusa: Ázsiai szabványú perem
Motor peremének mérete: 80 mm
Elektromos csatlakozás: Szabad vezetékvégek
Nyomaték konstans: 0,55 N.m/A 20 °C-on
Ellenelektromos erő konstans: 33,5 V/krpm 20 °C-on
Motor pólusainak száma: 4
Forgórész tehetetlensége: 0,72 kg.cm²
Állórész ellenállás: 3,2 Ohm 20 °C-on
Állórész induktivitás: 11,3 mH 20 °C-on
Állórész elektromos időállandó: 3,53 ms 20 °C-on
Maximális sugárirányú erő Fr: 332 N 3000 rpm-nél
Maximális tengelyirányú erő Fa: 115 N
Fék húzóteljesítménye: 10,2 W
Hűtés típusa: Természetes konvekció
Hosszúság: 152 mm (fékkel) / 112 mm (fék nélkül)
Motortekercsek száma: 1
Központosító gallér átmérője: 70 mm
Központosító gallér mélysége: 4 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 6,6 mm
Rögzítőfuratok körátmérője: 90 mm
Tengelyváll-perem távolság: 4 mm
Nettó tömeg: 2,8 kg
Méretezési referencia: BCH2
Környezeti jellemzők
IP védettségi fokozat: IP50 IM V3, IP65 IM B5, IM V1
Üzemi környezeti hőmérséklet: 0...40 °C
Szögpontossági hiba: 0,044 °
