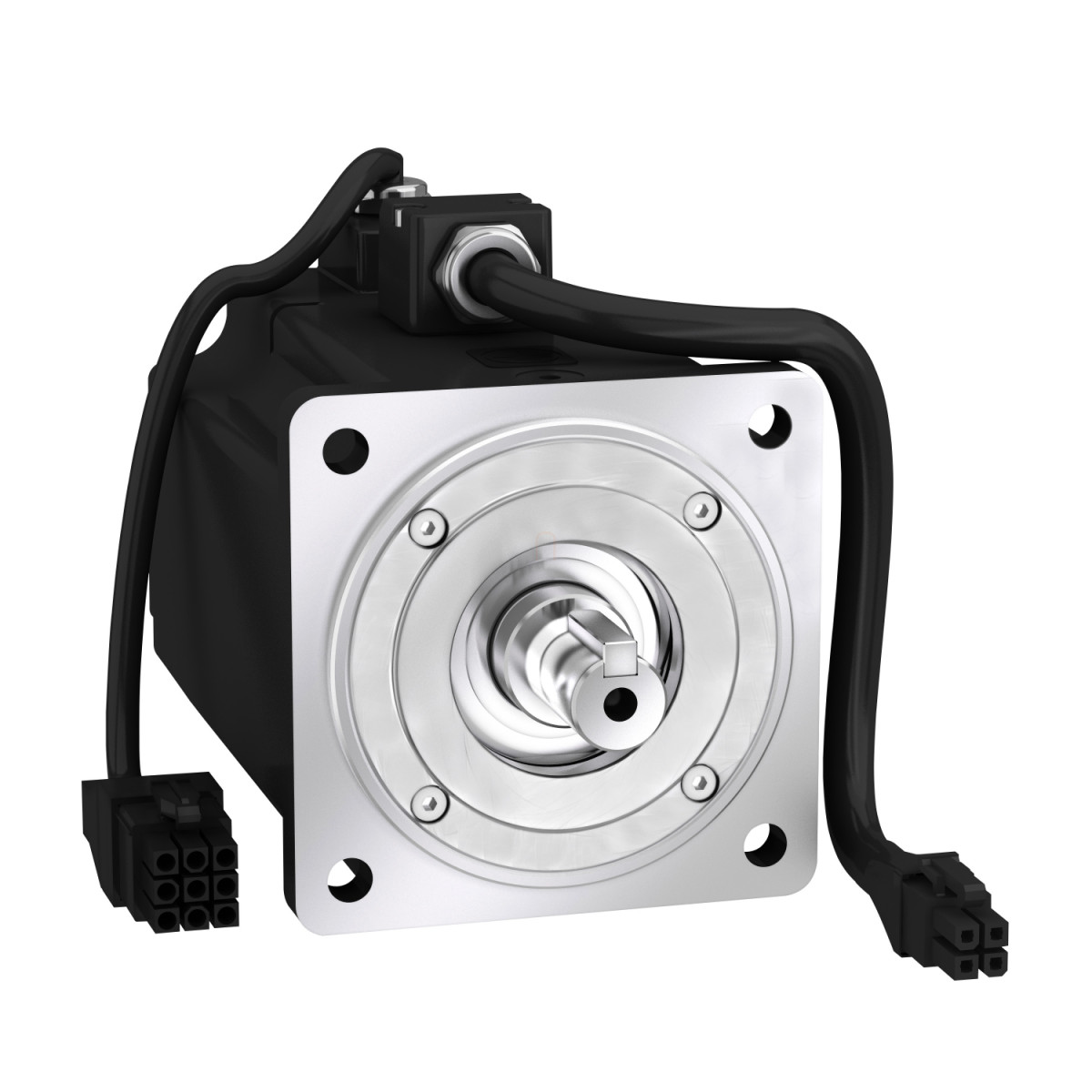

A Schneider Electric BCH2LF0433CA5C típusú szervomotor a Lexium 28 termékcsalád része, amely kimagasló teljesítményt nyújt a precíziós vezérlést igénylő ipari alkalmazásokhoz. Ez a 400W teljesítményű, 80mm-es karimával rendelkező motor tökéletes választás olyan automatizálási feladatokhoz, ahol a pontos pozicionálás és a megbízható működés elengedhetetlen követelmény.
A BCH2 szervomotor 0.67 kg.cm² rotortehetetlenséggel rendelkezik, ami gyors indítást és fékezést tesz lehetővé. A motor olajszigetelővel és reteszeléssel van ellátva, ami növeli az üzembiztonságot és a hosszú élettartamot. A szabad vezetékes csatlakozás rugalmas telepítést biztosít különböző ipari környezetekben. A motor maximális mechanikai fordulatszáma 5000 rpm, míg a névleges fordulatszáma 3000 rpm, ami széles működési tartományt biztosít a különféle alkalmazásokhoz.
A BCH2LF0433CA5C modell névleges nyomatéka 1.27 N.m, míg a csúcsnyomaték eléri a 3.81 N.m-t, így mind állandó, mind dinamikusan változó terhelések esetén megbízható teljesítményt nyújt. A motor 220V és 110V tápfeszültséggel egyaránt használható, ami növeli a felhasználási rugalmasságot. Az egyfázisú és háromfázisú hálózatra is csatlakoztatható, ami tovább bővíti az alkalmazási lehetőségeket. A motor 20 bites egyfordulatos abszolút enkóderrel rendelkezik, ami rendkívül pontos pozicionálást tesz lehetővé, a szöghiba mindössze 0.044°.
A Schneider Electric BCH2LF0433CA5C motor kompatibilis a LXM26D és LXM28 szervóhajtásokkal, 0.4 kW teljesítményosztályban, különböző tápfeszültség-konfigurációkban. A motor ázsiai szabványú karimával rendelkezik, a tengelyvég reteszelt, a tengelyátmérő 14 mm, a tengely hossza 30 mm, a retesz szélessége pedig 5 mm. A természetes konvekciós hűtés egyszerű üzemeltetést biztosít, nincs szükség kiegészítő hűtőrendszerre. A védettségi szint IP50 IM V3, illetve IP65 IM B5 és IM V1 szerelési pozíciókban, ami lehetővé teszi a motor használatát különböző környezeti feltételek mellett. Az üzemi hőmérséklet-tartomány -20°C és +40°C között van, ami széles alkalmazási lehetőségeket kínál. A motor 0.55 N.m/A nyomaték-állandóval és 33.5 V/krpm ellenelektromos erő állandóval rendelkezik, ami hatékony energiaátalakítást biztosít.
Schneider Electric Lexium 28 - BCH2LF0433CA5C -BCH2 szervomotor, kis tehetetlenségű, 400W, 80mm, 3000 rpm, 28 hajtáshoz műszaki adatok
Fő jellemzők
Kompatibilitási tartomány: Lexium 28
Eszköz rövid neve: BCH2
Termék vagy alkatrész típusa: Szervomotor
Működési jellemzők
Maximális mechanikai sebesség: 5000 rpm
Névleges tápfeszültség: 220 V / 110 V
Hálózati fázisok száma: Egyfázisú / Háromfázisú
Folyamatos állónyomaték: 1.27 N.m (LXM26D esetén 2.6 A, 220 V, egyfázisú/háromfázisú)
Folyamatos állónyomaték: 1.27 N.m (LXM28 esetén 2.6 A, 220 V, egyfázisú/háromfázisú)
Folyamatos állónyomaték: 1.27 N.m (LXM28 esetén 5.7 A, 110 V, egyfázisú)
Folyamatos teljesítmény: 400 W
Csúcs állónyomaték: 3.81 N.m
Névleges kimeneti teljesítmény: 400 W
Névleges nyomaték: 1.27 N.m
Névleges fordulatszám: 3000 rpm
Maximális áram Irms: 7.73 A
Maximális állandó áram: 2.52 A
Termék kompatibilitás
LXM26D szervó meghajtó motor 0.4 kW, 220 V, egyfázisú
LXM26D szervó meghajtó motor 0.4 kW, 220 V, háromfázisú
LXM28... szervó meghajtó motor 0.4 kW, 220 V, egyfázisú
LXM28... szervó meghajtó motor 0.4 kW, 220 V, háromfázisú
LXM28... szervó meghajtó motor 0.4 kW, 110 V, egyfázisú
Műszaki jellemzők
Tengelyvég: Reteszelt
Tengelyátmérő: 14 mm
Tengely hossza: 30 mm
Retesz szélesség: 5 mm
Visszacsatolás típusa: 20 bites egyfordulatos abszolút enkóder
Rögzítőfék: Nélkül
Szerelési támogatás: Ázsiai standard karima
Motor karima mérete: 80 mm
Elektromos csatlakozás: Szabad vezeték
Nyomaték állandó: 0.55 N.m/A 20 °C-on
Visszaindukált feszültség állandó: 33.5 V/krpm 20 °C-on
Motor pólusok száma: 4.0
Rotor tehetetlenség: 0.67 kg.cm²
Állórész ellenállás: 3.2 Ohm 20 °C-on
Állórész induktancia: 11.3 mH 20 °C-on
Állórész elektromos időállandó: 3.53 ms 20 °C-on
Maximális radiális erő Fr: 332 N 3000 rpm-nél
Maximális axiális erő Fa: 115 N
Fékmegfogási teljesítmény: 10.2 W
Hűtés típusa: Természetes konvekció
Fizikai jellemzők
Hosszúság: 112 mm
Motor rakatok száma: 1
Központosító gallér átmérője: 70 mm
Központosító gallér mélysége: 4 mm
Szerelőlyukak száma: 4
Szerelőlyukak átmérője: 6.6 mm
Szerelőlyukak körmérője: 90 mm
Távolság tengelyperem-karima: 4 mm
Nettó súly: 2 kg
Méretezési referencia: BCH2
Hálózati fázisok száma: 1
Pontossági hiba [szöghiba]: 0.044 °
Réz hőmérséklet forró állapotban: 135 °C
Mágnes hőmérséklet forró állapotban: 100 °C
Mágnes hőmérséklet szobahőmérsékleten: 20 °C
Környezeti feltételek
IP védettségi szint: IP50 IM V3, IP65 IM B5, IM V1
Üzemi környezeti levegő hőmérséklet: -20...40 °C
Méret adatok
L (rögzítőfék nélkül): 112 mm
L (rögzítőfékkel): 152 mm
A: 30 mm
C: 24.5 mm
D: 14 mm
F: 20 mm
R: 11 mm
T: 5 mm
V: 5 mm
W: 5 mm
Z: 68 mm
