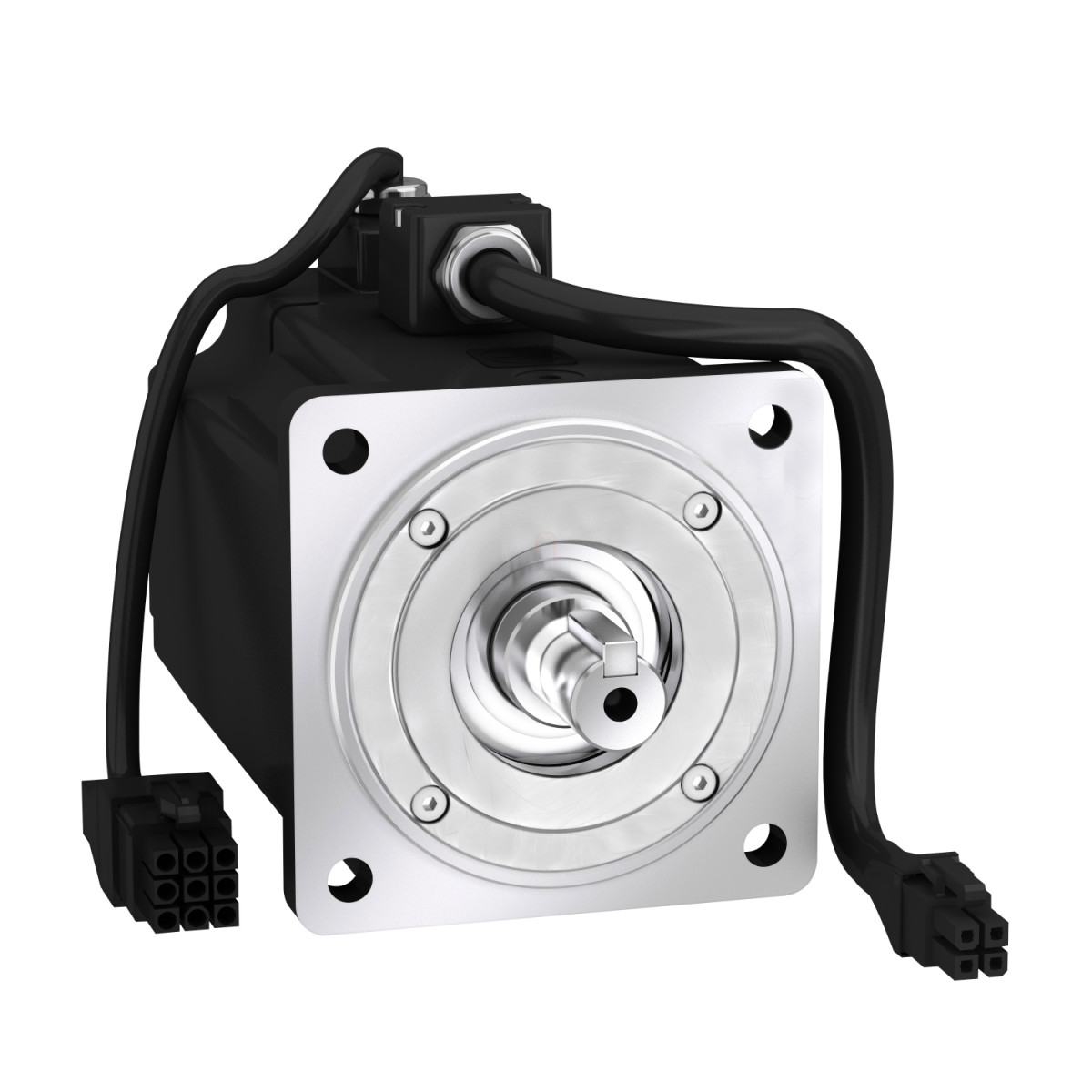

A Schneider Electric BCH2LF0431CA5C típusú szervomotorja a Lexium 28 sorozat kiemelkedő tagja, amely 400W névleges teljesítménnyel, kompakt méretekkel és kiváló pozicionálási pontossággal rendelkezik. Ez a 80mm-es peremmel szerelt szervomotor ideális választás precíziós alkalmazásokhoz, ahol a pontos mozgásvezérlés elengedhetetlen követelmény.
A BCH2LF0431CA5C motor 1,27 Nm folyamatos nyomatékot biztosít, amely csúcsidőszakokban akár 3,81 Nm-ig is növelhető, így kiválóan alkalmazható dinamikus mozgásciklusokat igénylő feladatokhoz. A motor névleges fordulatszáma 3000 rpm, maximálisan pedig 5000 rpm-ig terhelhető, ami széles alkalmazási területet tesz lehetővé. A motor kis tehetetlenségű rotorral (0,67 kg.cm²) rendelkezik, ami gyors pozícióváltást és kiváló dinamikus tulajdonságokat eredményez.
A BCH2 szervomotor 20 bites egyfordulatú abszolút enkóderrel van felszerelve, amely 0,044° szögpontosságot biztosít, így rendkívül precíz pozicionálást tesz lehetővé. Az ázsiai szabvány szerinti peremmel és reteszelt tengelyvéggel rendelkező motor IP54-es védettséget biztosít B5 és V1 beépítési helyzetben, illetve IP50-es védelmet V3 beépítési helyzetben. Ezek a tulajdonságok sokoldalú felhasználhatóságot tesznek lehetővé különböző ipari környezetekben.
A motor elektromos paraméterei is figyelemre méltóak: 0,55 N.m/A nyomatéki állandóval, 33,5 V/krpm ellenelektromótoros erő állandóval, 3,2 Ohm állórész ellenállással és 11,3 mH állórész induktivitással rendelkezik. A motor rugalmasan használható mind egyfázisú, mind háromfázisú tápellátással, 220V vagy 110V feszültségen. Kompatibilis a Lexium 28 sorozatú szervohajtásokkal, különösen a 0,4 kW-os LXM28... típusú hajtásokkal. A szabad vezetékes elektromos csatlakozás rugalmas bekötési lehetőséget biztosít. A motor természetes konvekcióval hűl, nincs szüksége kiegészítő hűtésre, ami egyszerűsíti a telepítést és csökkenti a karbantartási igényeket.
Schneider Electric Lexium 28 - BCH2LF0431CA5C -BCH2 szervomotor, kis tehetetlenségű, 400W, 80mm, 3000 rpm, 28 hajtáshoz műszaki adatok
Alapadatok
Kompatibilitási tartomány: Lexium 28
Eszköz rövid neve: BCH2
Termék típusa: Szervomotor
Műszaki paraméterek
Maximális mechanikai fordulatszám: 5000 rpm
Névleges tápfeszültség: 220 V / 110 V
Hálózati fázisok száma: Egyfázisú vagy háromfázisú
Folyamatos álló áram: 2,29 A
Folyamatos álló nyomaték: 1,27 N.m (LXM28 esetén 2,6 A, 220 V, egyfázisú/háromfázisú vagy 5,7 A, 110 V, egyfázisú)
Folyamatos teljesítmény: 400 W
Csúcs álló nyomaték: 3,81 N.m
Névleges kimeneti teljesítmény: 400 W
Névleges nyomaték: 1,27 N.m
Névleges fordulatszám: 3000 rpm
Maximális áram (Irms): 7,73 A
Maximális állandó áram: 2,52 A
Fizikai jellemzők
Tengelyvég: Reteszelt
Tengely átmérő: 14 mm
Tengely hosszúság: 30 mm
Retesz szélesség: 5 mm
Visszajelzés típusa: 20 bites egyfordulatú abszolút enkóder
Tartó fék: Nélküli
Rögzítési támogatás: Ázsiai szabvány perem
Motor perem méret: 80 mm
Elektromos csatlakozás: Szabad vezeték
Nyomaték állandó: 0,55 N.m/A 20 °C-on
Ellenelektromótoros erő állandó: 33,5 V/krpm 20 °C-on
Motor pólusok száma: 4.0
Rotor tehetetlenség: 0,67 kg.cm²
Állórész ellenállás: 3,2 Ohm 20 °C-on
Állórész induktivitás: 11,3 mH 20 °C-on
Állórész elektromos időállandó: 3,53 ms 20 °C-on
Maximális radiális erő Fr: 332 N 3000 rpm-nél
Maximális axiális erő Fa: 115 N
Hűtés típusa: Természetes konvekció
Méretadatok
Hosszúság: 112 mm
Központosító gallér átmérő: 70 mm
Központosító gallér mélység: 4 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 6,6 mm
Rögzítő furatok körosztó átmérője: 90 mm
Tengely váll-perem távolság: 4 mm
Környezeti feltételek
IP védelmi fokozat: IP54 IM B5, IM V1 / IP50 IM V3
Üzemi környezeti hőmérséklet: -20...40 °C
