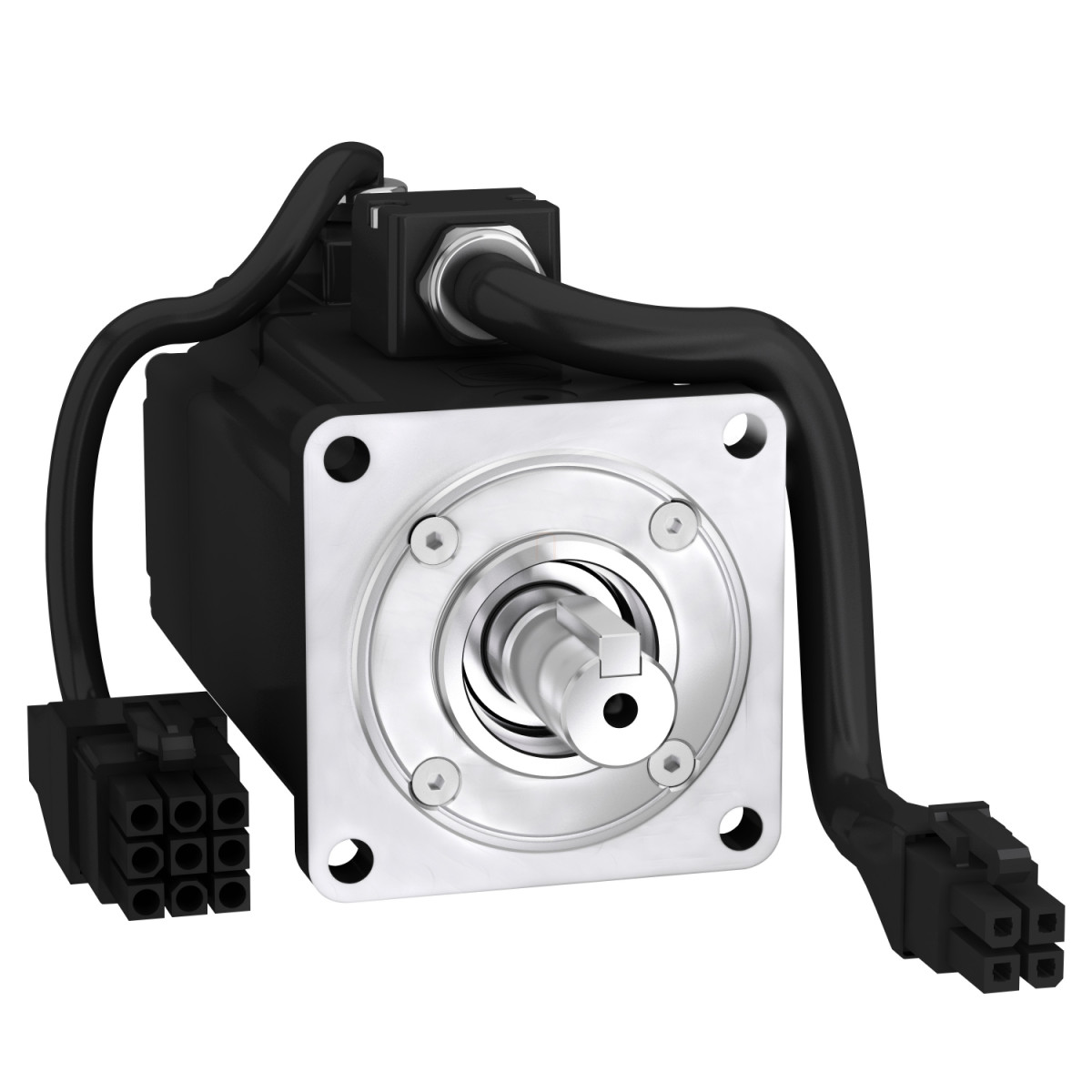

A Schneider Electric BCH2LD0433CA5C típusú szervomotor a Lexium 28 termékcsalád részeként kimagasló teljesítményt és precíz pozícionálási képességet biztosít automatizálási rendszerekhez. Ez a 60 mm-es motorperemmel rendelkező, kompakt kialakítású motor ideális választás olyan alkalmazásokhoz, ahol a pontos mozgásvezérlés elengedhetetlen, miközben a rendelkezésre álló beépítési tér korlátozott.
A BCH2LD0433CA5C modell 400 W névleges teljesítménnyel rendelkezik, és különösen alacsony, mindössze 0,27 kg·cm² rotortehetetlenséggel büszkélkedhet, ami gyors pozícionálást és kiváló dinamikát biztosít. A motor maximális mechanikai fordulatszáma 5000 rpm, míg a névleges fordulatszám 3000 rpm. A névleges nyomaték 1,27 Nm, a csúcsnyomaték pedig impozáns 3,81 Nm, ami háromszorosa a folyamatos nyomatéknak, ezáltal kiváló gyorsulásvezérlést tesz lehetővé. A Schneider BCH2LD0433CA5C szervomotor olajszigetelésének köszönhetően IP65 védettséggel rendelkezik IM B5 és IM V1 szerelési pozíciókban, míg IM V3 pozícióban IP50 védelmet biztosít, így nedves vagy poros környezetben is megbízhatóan működik.
A BCH2LD0433CA5C kompatibilis a LXM26D és LXM28 típusú szervo hajtásokkal, és képes egyfázisú és háromfázisú áramellátással is működni, 110V és 220V névleges tápfeszültséggel. A motor kulcsos tengelykialakítással rendelkezik, 14 mm tengelyátmérővel, 30 mm tengelyhosszal és 5 mm kulcsszélességgel, ami robusztus mechanikai csatlakozást biztosít. A visszacsatolást egy 20 bites egyfordulatos abszolút enkóder biztosítja, amely 0,044° szöghiba pontossággal rendelkezik, így rendkívül precíz pozícionálást tesz lehetővé. A termék elektromos specifikációi között szerepel 0,58 Nm/A nyomatékállandó és 35 V/krpm ellenelektromótoros erő állandó 20°C-on, valamint 5,2 Ohm állórész-ellenállás és 12,0 mH állórész-induktivitás.
A motor teljes hossza 129 mm féktartó nélkül (165 mm féktartóval), ázsiai szabványú peremmel szerelhető, a központosító gallér átmérője 50 mm, a furatkör átmérője pedig 70 mm, 4 db 5,5 mm-es rögzítőfurattal. A Schneider Electric BCH2LD0433CA5C szervomotor működési hőmérséklet-tartománya -20°C és +40°C között van, ami széles körű alkalmazási lehetőségeket biztosít különböző környezeti feltételek mellett. A motort különösen olyan alkalmazásokhoz ajánljuk, ahol kritikus fontosságú a pontos pozícionálás, gyors reagálás és magas dinamika, például csomagológépekben, anyagmozgató berendezésekben, vagy egyéb precíziós automatizálási feladatokban.
Schneider Electric Lexium 28 - BCH2LD0433CA5C -BCH2 szervomotor, kis tehetetlenségű, 400W, 60mm, 3000 rpm, 28 hajtáshoz műszaki adatok
Fő tulajdonságok
Termékcsalád kompatibilitás: Lexium 28
Eszköz rövid neve: BCH2
Termék vagy komponens típusa: Szervomotor
Műszaki paraméterek
Maximális mechanikai fordulatszám: 5000 rpm
Névleges tápfeszültség: 220 V / 110 V
Hálózati fázisok száma: Háromfázisú / Egyfázisú
Folyamatos nyugalmi áram: 2,19 A
Folyamatos nyugalmi nyomaték: 1,27 Nm
Folyamatos teljesítmény: 400 W
Csúcs nyugalmi nyomaték: 3,81 Nm
Névleges kimeneti teljesítmény: 400 W
Névleges nyomaték: 1,27 Nm
Névleges fordulatszám: 3000 rpm
Maximális áram Irms: 7,76 A
Maximális állandó áram: 2,5 A
Mechanikai tulajdonságok
Tengelyvég: Kulcsos
Tengelyátmérő: 14 mm
Tengelyhossz: 30 mm
Kulcsszélesség: 5 mm
Visszacsatolás típusa: 20 bites egyfordulatos abszolút enkóder
Tartófék: Nincs
Rögzítési támogatás: Ázsiai szabvány perem
Motor perem mérete: 60 mm
Elektromos csatlakozás: Szabad vezeték
Nyomatékállandó: 0,58 Nm/A 20 °C-on
Ellenelektromótoros erő állandó: 35 V/krpm 20 °C-on
Motor pólusok száma: 4,0
Rotor tehetetlenség: 0,27 kg·cm²
Állórész ellenállás: 5,2 Ohm 20 °C-on
Állórész induktivitás: 12,0 mH 20 °C-on
Állórész elektromos időállandó: 2,31 ms 20 °C-on
Maximális radiális erő Fr: 200 N 3000 rpm-nél
Maximális axiális erő Fa: 70 N
Hűtés típusa: Természetes konvekció
Méretek
Hossz: 129 mm
Motorstack-ek száma: 2
Központosító gallér átmérője: 50 mm
Központosító gallér mélysége: 5,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 5,5 mm
Furatkör átmérő: 70 mm
Tengely váll-perem távolság: 5,5 mm
Nettó tömeg: 1,45 kg
Környezeti feltételek
IP védettségi fokozat: IP50 IM V3, IP65 IM B5, IM V1
Működési környezeti hőmérséklet: -20...40 °C
Szöghiba pontosság: 0,044°
Réz max. hőmérséklet: 135 °C
Mágnes max. hőmérséklet: 100 °C
