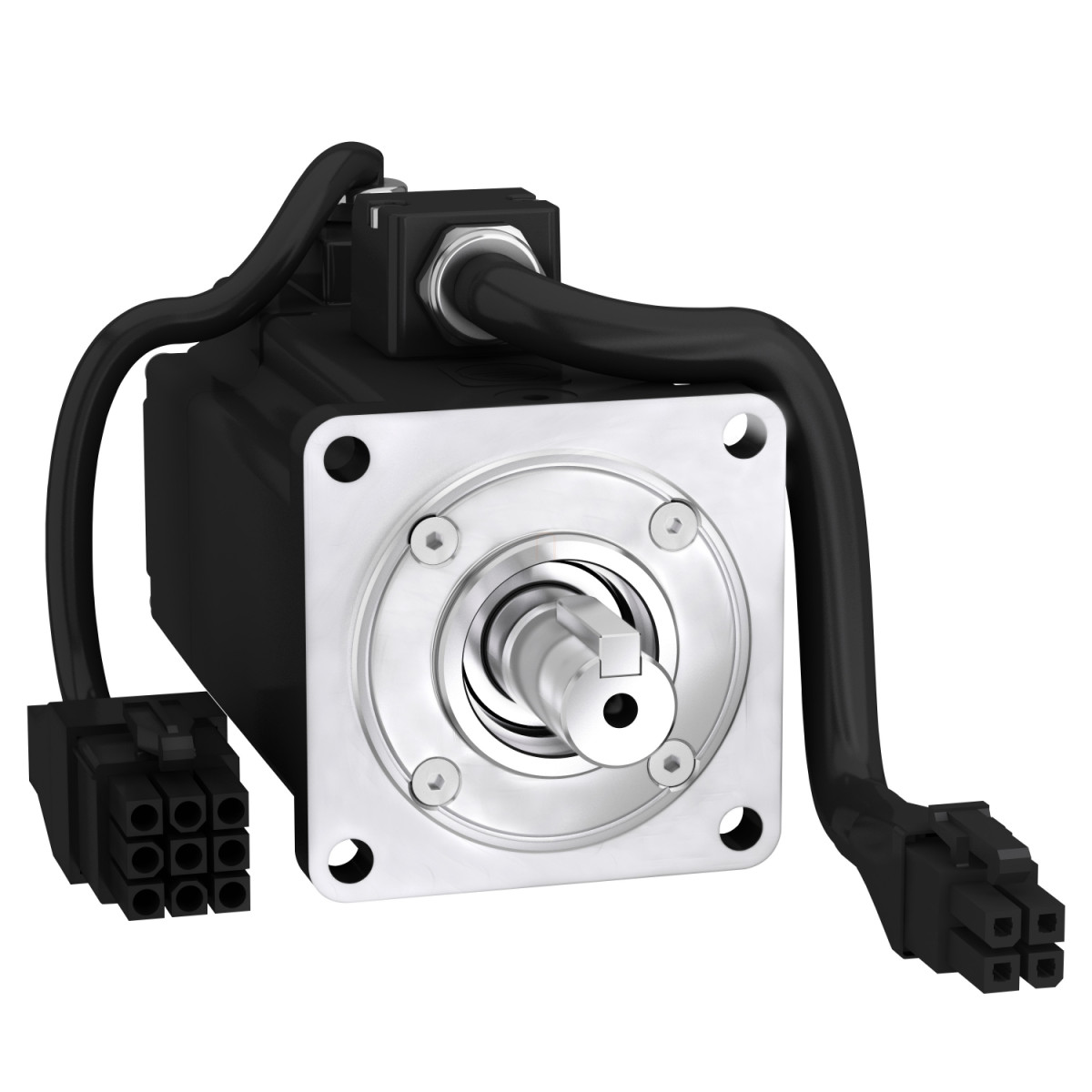

A Schneider Electric Lexium 28 termékcsalád BCH2LD0432CF5C szervomotorja egy kompakt, nagy teljesítményű hajtásrendszer, amely kifejezetten precíziós alkalmazásokhoz lett kifejlesztve. Ez a 60mm-es méretű, 400W névleges teljesítményű motor tökéletes választás olyan ipari környezetben, ahol pontos pozicionálás és dinamikus mozgásszabályozás szükséges.
A BCH2 szervomotor kis tehetetlenségi nyomatékkal (0,28 kg.cm²) rendelkezik, ami kiváló dinamikus teljesítményt biztosít gyors indítási és leállítási műveletekhez. A motor maximális mechanikai fordulatszáma 5000 rpm, míg a névleges működési fordulatszám 3000 rpm. Az eszköz 1,27 Nm folyamatos nyomatékot és 3,81 Nm csúcsnyomatékot képes biztosítani, ami nagy terhelhetőséget és rugalmasságot tesz lehetővé különböző alkalmazásokban. A beépített olajszigetelt kivitel növeli a motor megbízhatóságát és élettartamát, különösen a fokozott igénybevételű ipari környezetekben.
A BCH2LD0432CF5C szervomotor kompatibilis a Lexium 28 szervomeghajtókkal, és rugalmasan használható különböző tápellátási konfigurációkban: 220V-os egyfázisú, 220V-os háromfázisú vagy 110V-os egyfázisú hálózaton. A motor sima tengelyvéggel rendelkezik (14 mm átmérő, 30 mm hossz), ami különböző hajtáselemek csatlakoztatását teszi lehetővé. Az integrált fék (1,3 Nm tartónyomaték) biztosítja a pontos pozíciótartást áramkimaradás esetén vagy nyugalmi helyzetben. A pozíció-visszacsatolást egy nagy pontosságú, 20 bites egyfordulatos abszolút jeladó biztosítja, amely 0,044° szögpontosságot tesz lehetővé.
A motor ázsiai szabványú karimával rendelkezik (60 mm-es motorkarima méret), és természetes konvekcióval hűthető. A védelmi szint IP50 (IM V3 szerelési pozícióban) vagy IP65 (IM B5, IM V1 szerelési pozíciókban), ami különböző környezeti feltételek mellett is megbízható működést biztosít. A BCH2LD0432CF5C villamos paraméterei között figyelemre méltó a 0,58 N.m/A nyomatékállandó, a 35 V/krpm ellenelektromos erő állandó, valamint az 5,2 Ohm állórész-ellenállás és 12,0 mH állórész-induktivitás (20 °C-on). A motor 4 pólusú, 2 állórész-tekercseléssel rendelkezik, és a villamos időállandó 2,31 ms. A BCH2LD0432CF5C működési hőmérséklet-tartománya 0...40 °C, ami a legtöbb ipari alkalmazásban megfelelő használatot tesz lehetővé.
Schneider Electric Lexium 28 - BCH2LD0432CF5C -BCH2 szervomotor, kis tehetetlenségű, 400W, 60mm, 3000 rpm, 28 hajtáshoz műszaki adatok
Általános jellemzők
Kompatibilitás: Lexium 28
Eszköz rövid neve: BCH2
Termék vagy komponens típusa: Szervomotor
Műszaki jellemzők
Maximális mechanikai fordulatszám: 5000 rpm
Névleges tápfeszültség: 220 V / 110 V
Hálózati fázisok száma: Egyfázisú / Háromfázisú
Folyamatos állónyomaték áram: 2,19 A
Folyamatos állónyomaték: 1,27 N.m (LXM28 esetén 2,6 A, 220 V, egyfázisú / háromfázisú és 5,7 A, 110 V, egyfázisú)
Folyamatos teljesítmény: 400 W
Csúcs állónyomaték: 3,81 N.m (LXM28... esetén megfelelő feszültség- és áramértékek mellett)
Névleges kimeneti teljesítmény: 400 W
Névleges nyomaték: 1,27 N.m
Névleges fordulatszám: 3000 rpm
Maximális áram Irms: 7,76 A (LXM28... esetén 0,4 kW teljesítménynél)
Maximális állandó áram: 2,5 A
Termék kompatibilitás: LXM28... szervomeghajtó
Mechanikai jellemzők
Tengelyvég: Sima tengely
Tengely átmérő: 14 mm
Tengely hossz: 30 mm
Visszacsatolás típusa: 20 bites egyfordulatos abszolút jeladó
Tartófék: Van
Tartónyomaték: 1,3 N.m beépített
Rögzítési támasz: Ázsiai szabvány karima
Motor karima méret: 60 mm
Elektromos csatlakozás: Szabad vezeték
Villamos jellemzők
Nyomaték állandó: 0,58 N.m/A 20 °C-on
Ellenelektromos erő állandó: 35 V/krpm 20 °C-on
Motor pólusok száma: 4.0
Rotor tehetetlenség: 0,28 kg.cm²
Állórész ellenállás: 5,2 Ohm 20 °C-on
Állórész induktivitás: 12,0 mH 20 °C-on
Állórész villamos időállandó: 2,31 ms 20 °C-on
Maximális radiális erő Fr: 200 N 3000 rpm-nél
Maximális axiális erő Fa: 70 N
Fék behúzási teljesítmény: 11,2 W
Hűtés típusa: Természetes konvekció
Mechanikai méretek
Hosszúság: 165 mm (fékkel)
Motor tekercsek száma: 2
Központosító gallér átmérő: 50 mm
Központosító gallér mélység: 5,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 5,5 mm
Rögzítő furatok körének átmérője: 70 mm
Távolság tengelyperem-karima: 5,5 mm
Nettó tömeg: 2 kg
Környezeti jellemzők
IP védettségi fokozat: IP50 IM V3 / IP65 IM B5, IM V1
Környezeti üzemi hőmérséklet: 0...40 °C
Pontossági adatok
Szögpontossági hiba: 0,044 °
