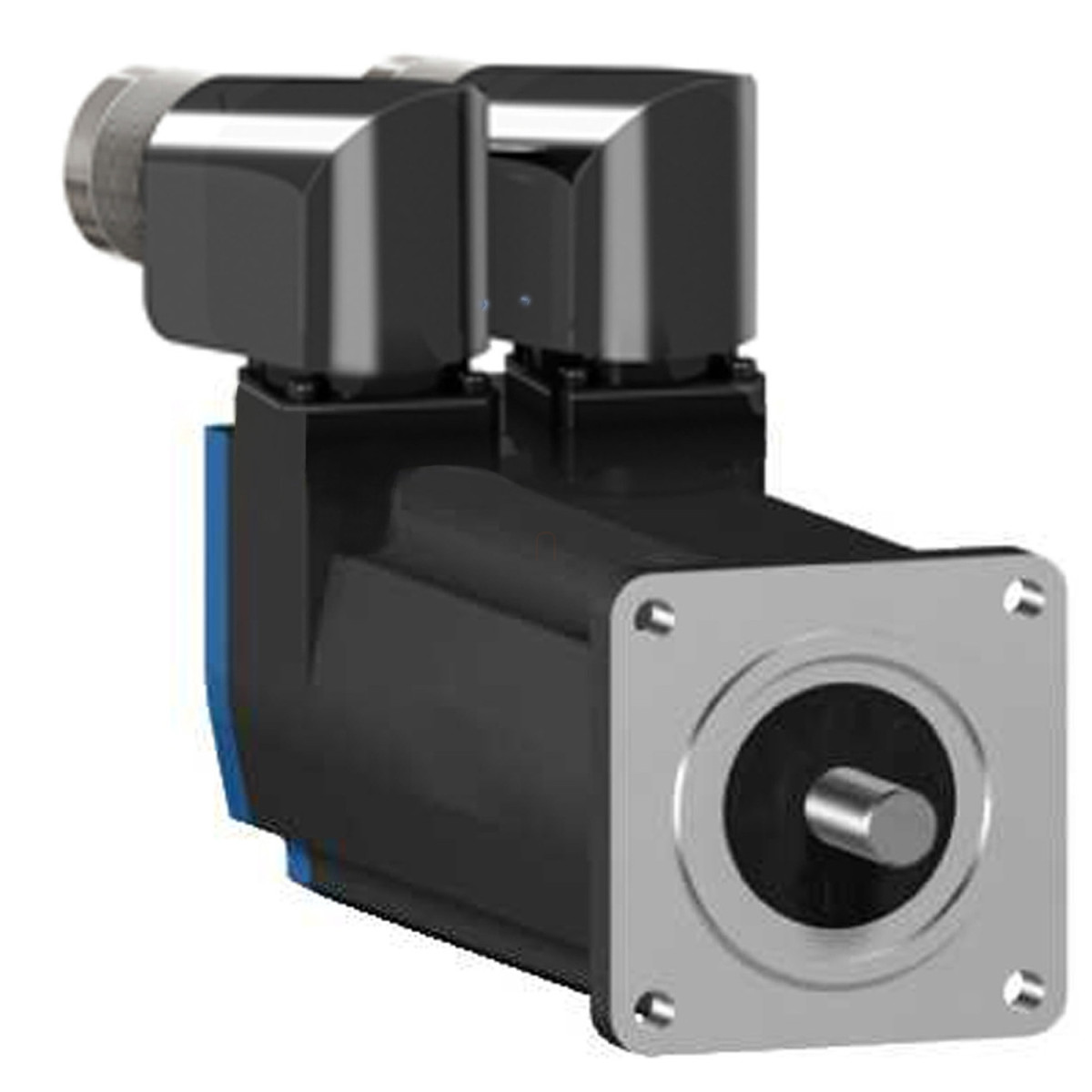

Schneider Electric Lexium 15 - BSH0551P21A2A - BSH szervomotor, 55 mm, max 300 W, 0,5 Nm, IP65, retesz nélkül, fék nélkül, 32 szervohajtáshoz

Szélesség méret: 190 mm

Hosszúság méret: 395 mm

Magasság méret: 115 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Lexium 15 - BSH0551P21A2A - BSH szervomotor, 55 mm, max 300 W, 0,5 Nm, IP65, retesz nélkül, fék nélkül, 32 szervohajtáshoz

Name: Schneider Electric Lexium 15 - BSH0551P21A2A - BSH szervomotor, 55 mm, max 300 W, 0,5 Nm, IP65, retesz nélkül, fék nélkül, 32 szervohajtáshoz
Brand: Schneider Electric
SKU: 3389118198678
Price: 236005 HUF
Availability: InStock

236 005 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Elektromotor

Schneider Electric Lexium 15

A Schneider Electric BSH0551P21A2A szervo motorja a Lexium 15 sorozat része, amely optimális választás precíziós mozgatást igénylő automatizálási feladatokhoz. Ez a kompakt, nagy teljesítményű szervomotor 0,5 Nm folyamatos állónyomatékot biztosít, amely csúcsterhelésnél akár 1,5 Nm-re is növelhető, így ideális megoldást kínál olyan alkalmazásokhoz, ahol fontos a pontos pozícionálás és a megbízható működés.

A BSH0551P21A2A motor 55 mm-es peremmérettel rendelkezik, ami kompakt beépíthetőséget tesz lehetővé, miközben 300 W névleges kimeneti teljesítményt biztosít háromfázisú, 400 V-os tápellátás esetén. A motor maximum 9000 rpm mechanikai fordulatszámra képes, míg a névleges fordulatszáma 6000 rpm. A motor SinCos Hiperface egyfordulatos visszacsatolással van ellátva, amely 131072 pont/fordulat felbontású pozícióérzékelést biztosít, lehetővé téve a rendkívül precíz pozicionálást és sebességszabályozást. Az IP65-ös védettség alapkivitelben biztosított, amely opcionálisan IP67-re bővíthető a megfelelő készlet használatával, így a motor kiválóan alkalmazható olyan környezetben is, ahol por vagy nedvesség jelenléte várható.

A motor csatlakoztatása elforgatható, derékszögű csatlakozókkal történik, amelyek megkönnyítik a telepítést és szerelést különböző beépítési helyzetekben. A motor tengelyvégi kialakítása menetelés nélküli, 9 mm átmérőjű és 20 mm hosszúságú tengellyel. Műszaki paraméterei között szerepel a 0,68 N.m/A nyomatékállandó 120 °C-on, valamint a 40 V/krpm ellenelektromos erő állandó. A motor 3 pólussal rendelkezik, a forgórész tehetetlenségi nyomatéka 0,059 kg.cm². Az állórész ellenállása 41,8 Ohm 20 °C-on, míg az állórész induktivitása 37,13 mH, ami 1,09 ms elektromos időállandót eredményez. A motor természetes konvekcióval hűthető, nincs szüksége külső hűtésre.

A BSH0551P21A2A tökéletesen kompatibilis a Lexium 15 és Lexium 32 szervohajtásokkal, ami rugalmas rendszerkonfigurációt tesz lehetővé. Az LXM32.U60N4 szervohajtással párosítva 400 V vagy 480 V három fázisú tápellátással, illetve az LXM15LD13M3 vagy LXM15LU60N4 hajtásokkal 230 V egyfázisú vagy háromfázisú tápellátással működtethető. Nemzetközi szabványnak megfelelő peremkialakításának köszönhetően könnyen integrálható különböző gépekbe és berendezésekbe. A BSH0551P21A2A szervomotor kiválóan alkalmazható CNC gépekben, csomagológépekben, nyomtatóipari berendezésekben vagy bármely olyan alkalmazásban, ahol precíz mozgatás és pozicionálás szükséges.

Schneider Electric Lexium 15 - BSH0551P21A2A -BSH szervomotor, 55 mm, max 300 W, 0,5 Nm, IP65, retesz nélkül, fék nélkül, 32 szervohajtáshoz műszaki adatok

Fő jellemzők

Eszköz rövid neve: BSH

Termék vagy komponens típusa: Szervomotor

Maximális mechanikai sebesség: 9000 rpm

Folyamatos állónyomaték: 0,5 N.m LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú

Folyamatos állónyomaték: 0,5 N.m LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú

Folyamatos állónyomaték: 0,5 N.m LXM15LD13M3, 230 V, egyfázisú

Folyamatos állónyomaték: 0,5 N.m LXM15LU60N4, 230 V, háromfázisú

Teljesítmény jellemzők

Csúcs állónyomaték: 1,5 N.m LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú

Csúcs állónyomaték: 1,5 N.m LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú

Csúcs állónyomaték: 1,4 N.m LXM15LD13M3, 230 V, egyfázisú

Csúcs állónyomaték: 1,4 N.m LXM15LU60N4, 230 V, háromfázisú

Névleges kimeneti teljesítmény: 300 W LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú

Névleges kimeneti teljesítmény: 300 W LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú

Névleges kimeneti teljesítmény: 170 W LXM15LD13M3, 230 V, egyfázisú

Névleges kimeneti teljesítmény: 170 W LXM15LU60N4, 230 V, háromfázisú

Névleges nyomaték: 0,48 N.m LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú

Névleges nyomaték: 0,48 N.m LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú

Névleges nyomaték: 0,46 N.m LXM15LD13M3, 230 V, egyfázisú

Névleges nyomaték: 0,46 N.m LXM15LU60N4, 230 V, háromfázisú

Névleges sebesség: 6000 rpm LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú

Névleges sebesség: 6000 rpm LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú

Névleges sebesség: 4000 rpm LXM15LD13M3, 230 V, egyfázisú

Névleges sebesség: 4000 rpm LXM15LU60N4, 230 V, háromfázisú

Kompatibilitás és csatlakozás

Termék kompatibilitás: LXM15LD13M3 230 V egyfázisú

Termék kompatibilitás: LXM15LU60N4 230 V háromfázisú

Termék kompatibilitás: LXM32.U60N4 400 V háromfázisú

Termék kompatibilitás: LXM32.U60N4 480 V háromfázisú

Tengelyvég: Menetelés nélküli

IP védelmi fokozat: IP65 alapértelmezett

IP védelmi fokozat: IP67 IP67 készlettel

Sebesség-visszacsatolás felbontása: 131072 pont/fordulat

Tartófék: Nélkül

Rögzítő támasz: Nemzetközi szabványos perem

Elektromos csatlakozás: Elforgatható derékszögű csatlakozók

Műszaki paraméterek

Kompatibilis sorozat: Lexium 32

Kompatibilis sorozat: Lexium 15

Tápfeszültség max: 480 V

Hálózat fázisainak száma: Háromfázisú

Folyamatos állóáram: 0,73 A

Maximális folyamatos teljesítmény: 0,45 W

Maximális áramerősség Irms: 3,5 A LXM15LD13M3

Maximális áramerősség Irms: 3,5 A LXM15LU60N4

Maximális áramerősség Irms: 2,9 A LXM32.U60N4

Maximális állandó áramerősség: 2,9 A

Kapcsolási frekvencia: 8 kHz

Második tengely: Második tengelyvég nélkül

Tengely átmérő: 9 mm

Tengely hossz: 20 mm

Visszacsatolás típusa: Egyfordulatos SinCos Hiperface

Motor peremméret: 55 mm

Motor csomagok száma: 1

Nyomatékállandó: 0,68 N.m/A 120 °C-on

Ellenelektromos erő állandó: 40 V/krpm 120 °C-on

Motor pólusok száma: 3.0

Forgórész tehetetlenségi nyomatéka: 0,059 kg.cm²

Állórész ellenállás: 41,8 Ohm 20 °C-on

Állórész induktivitás: 37,13 mH 20 °C-on

Állórész elektromos időállandó: 1,09 ms 20 °C-on

Maximális radiális erő Fr: 170 N 8000 rpm-nél

Maximális radiális erő Fr: 180 N 7000 rpm-nél

Maximális radiális erő Fr: 190 N 6000 rpm-nél

Maximális radiális erő Fr: 200 N 5000 rpm-nél

Maximális radiális erő Fr: 220 N 4000 rpm-nél

Maximális radiális erő Fr: 240 N 3000 rpm-nél

Maximális radiális erő Fr: 270 N 2000 rpm-nél

Maximális radiális erő Fr: 340 N 1000 rpm-nél

Maximális axiális erő Fa: 0,2 x Fr

Hűtés típusa: Természetes konvekció

Fizikai jellemzők

Hossz: 132,5 mm

Központosító gallér átmérő: 40 mm

Központosító gallér mélység: 2 mm

Rögzítőfuratok száma: 4

Rögzítőfuratok átmérője: 5,5 mm

Rögzítőfuratok körátmérője: 63 mm

Nettó tömeg: 1,2 kg

Méretezési hivatkozás: BSH0551P

Hálózat fázisainak száma: 3

Szögpontossági hiba: 1,4 °

Réz hőmérséklete üzemi: 120 °C

Mágnes hőmérséklete üzemi: 100 °C

Mágnes hőmérséklete nyugalmi: 20 °C

Termék adatok

Szélesség méret

190 mm

Hosszúság méret

395 mm

Magasság méret

115 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389118198678

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

480

Kivitel

váltakozó áram-szinkron motor

Védettség

IP65

Pólusszám

Gyártó/Márka

Schneider Electric

Névleges áram

0 A

Tömeg

1,6 kg/db

Cikkszám

3389118198678
