A Schneider Electric BSH0551P01A1A típusú szervomotor a Lexium 15 termékcsalád kiváló példánya, amely kompakt kialakítással és magas teljesítménnyel rendelkezik. Ez a 55 mm-es karimával szerelt szervomotor ideális választás precíziós vezérlést igénylő ipari alkalmazásokhoz, ahol a pontos pozicionálás és a megbízható működés elengedhetetlen követelmény.
A BSH0551P01A1A szervomotor 0,5 Nm folyamatos nyomatékot biztosít különböző tápellátási feltételek mellett. A Lexium 32 szervovezérlővel kombinálva 400V vagy 480V háromfázisú hálózaton üzemeltetve a motor 300W névleges kimeneti teljesítményt nyújt, miközben akár 1,5 Nm csúcsnyomatékot is képes leadni. A Lexium 15 vezérlőkkel használva (LXM15LD13M3 vagy LXM15LU60N4) 230V egyfázisú vagy háromfázisú tápellátással 170W névleges teljesítmény és 1,4 Nm csúcsnyomaték érhető el. A motor maximális mechanikai fordulatszáma 9000 rpm, míg névleges fordulatszáma vezérlőtől függően 4000 vagy 6000 rpm lehet. Ez a sokoldalúság lehetővé teszi a különböző alkalmazási területekhez való optimális illesztést.
A BSH0551P01A1A szervomotor technikai specifikációi igen meggyőzőek. A motor IP50 védettséggel rendelkezik, ami megfelelő védelmet nyújt a por ellen. A visszacsatolást egy egyfordulatos SinCos Hiperface enkóder biztosítja, amely 131072 pont/fordulat felbontással rendelkezik, így rendkívül pontos pozicionálást tesz lehetővé. A motor egyenes csatlakozókkal van felszerelve, és nem tartalmaz fékegységet. A motortengely átmérője 9 mm, hossza 20 mm, és retesz nélküli kivitelben készül. A motor teljes hossza 132,5 mm, a centrírozó gallér átmérője 40 mm, a rögzítőfuratok átmérője 5,5 mm, a rögzítőfuratok osztókörének átmérője pedig 63 mm. A szervomotor természetes konvekcióval hűl, ami egyszerűsíti a telepítést és csökkenti a karbantartási igényeket.
További fontos műszaki adatok közé tartozik a nyomatékállandó (0,68 N.m/A 120 °C-on), a visszaindukált feszültség állandója (40 V/krpm 120 °C-on), a motor pólusainak száma (3), a forgórész tehetetlenségi nyomatéka (0,059 kg.cm²), a sztátor ellenállása (41,8 Ohm 20 °C-on), a sztátor induktivitása (37,13 mH 20 °C-on) és a sztátor elektromos időállandója (1,09 ms 20 °C-on). A motor maximális radiális erőterhelése fordulatszám-függő, 1000 rpm-nél 340 N, míg 8000 rpm-nél 170 N. A maximális axiális erő a radiális erő 0,2-szerese. A BSH0551P01A1A szervomotor széleskörű kompatibilitást kínál a Lexium 15 és Lexium 32 hajtásrendszerekkel, ami megkönnyíti a rendszerbe integrálást különböző alkalmazásokban.

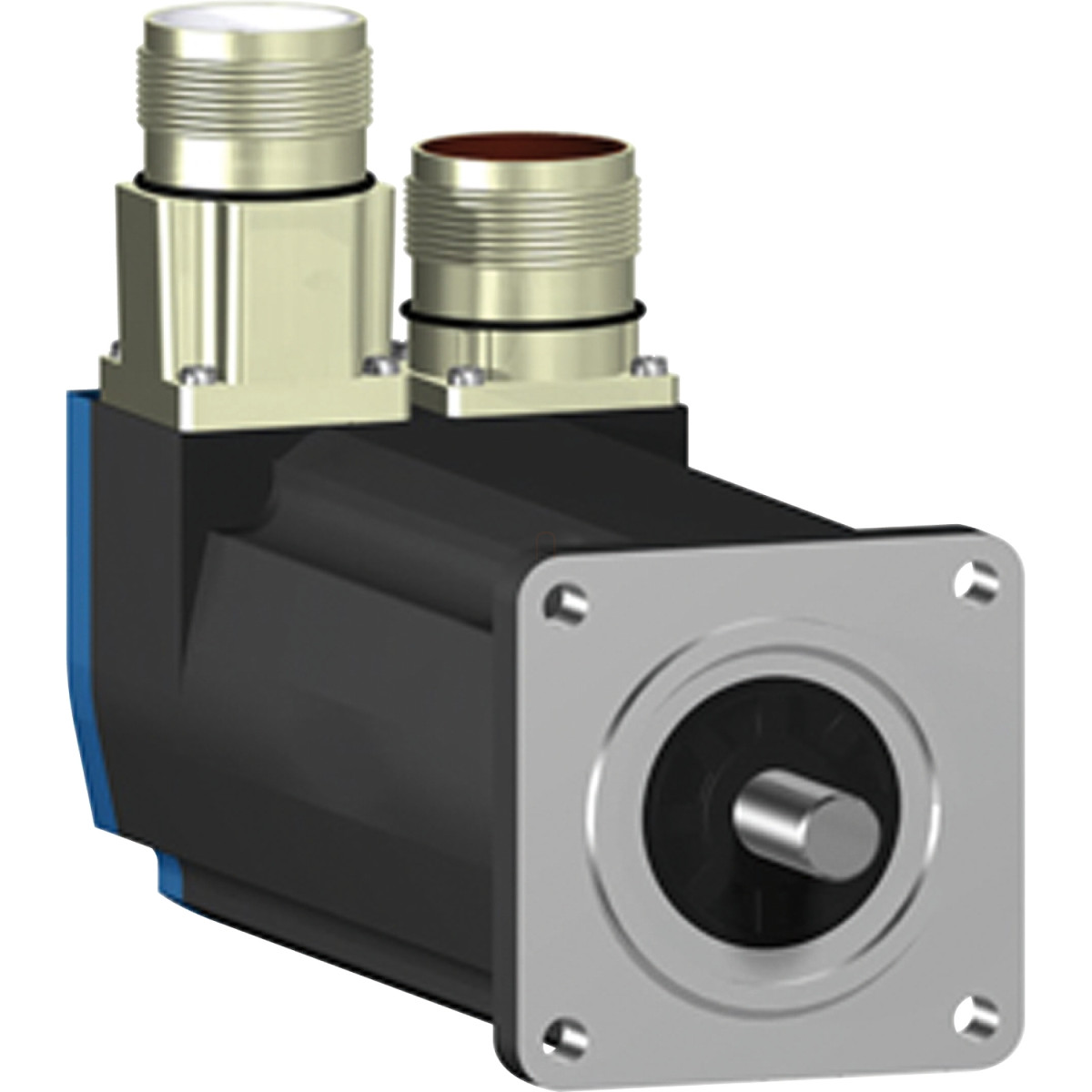

Schneider Electric Lexium 15 - BSH0551P01A1A -BSH szervomotor, 55 mm, max 300 W, 0,5 Nm, IP50, retesz nélkül, fék nélkül, 32 szervohajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BSH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai sebesség: 9000 rpm
Folyamatos leállítási nyomaték: 0,5 N.m LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú táplálással
0,5 N.m LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú táplálással
0,5 N.m LXM15LD13M3 esetén, 230 V, egyfázisú táplálással
0,5 N.m LXM15LU60N4 esetén, 230 V, háromfázisú táplálással
Csúcs leállítási nyomaték: 1,5 N.m LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú táplálással
1,5 N.m LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú táplálással
1,4 N.m LXM15LD13M3 esetén, 230 V, egyfázisú táplálással
1,4 N.m LXM15LU60N4 esetén, 230 V, háromfázisú táplálással
Névleges kimeneti teljesítmény: 300 W LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú táplálással
300 W LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú táplálással
170 W LXM15LD13M3 esetén, 230 V, egyfázisú táplálással
170 W LXM15LU60N4 esetén, 230 V, háromfázisú táplálással
Névleges nyomaték: 0,48 N.m LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú táplálással
0,48 N.m LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú táplálással
0,46 N.m LXM15LD13M3 esetén, 230 V, egyfázisú táplálással
0,46 N.m LXM15LU60N4 esetén, 230 V, háromfázisú táplálással
Névleges fordulatszám: 6000 rpm LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú táplálással
6000 rpm LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú táplálással
4000 rpm LXM15LD13M3 esetén, 230 V, egyfázisú táplálással
4000 rpm LXM15LU60N4 esetén, 230 V, háromfázisú táplálással
Termékkompabilitás: LXM15LD13M3 230 V egyfázisú
LXM15LU60N4 230 V háromfázisú
LXM32.U60N4 400 V háromfázisú
LXM32.U60N4 480 V háromfázisú
Tengely vég: Retesz nélküli
IP védettségi fokozat: IP50 szabvány
Fordulatszám visszacsatolás felbontása: 131072 pont/fordulat
Tartófék: Nincs
Rögzítési támogatás: Nemzetközi szabvány karima
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő adatok
Termékcsalád kompatibilitás: Lexium 32
Lexium 15
Tápfeszültség maximum: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos leállítási áram: 0,73 A
Maximális folyamatos teljesítmény: 0,45 W
Maximális áram Irms: 3,5 A LXM15LD13M3 esetén
3,5 A LXM15LU60N4 esetén
2,9 A LXM32.U60N4 esetén
Maximális tartós áram: 2,9 A
Kapcsolási frekvencia: 8 kHz
Második tengely: Nincs második tengelyvég
Tengely átmérő: 9 mm
Tengely hossz: 20 mm
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Motor karima mérete: 55 mm
Motorelemek száma: 1
Nyomatékállandó: 0,68 N.m/A 120 °C-on
Visszaindukált feszültség állandó: 40 V/krpm 120 °C-on
Motorpólusok száma: 3,0
Forgórész tehetetlensége: 0,059 kg.cm²
Állórész ellenállás: 41,8 Ohm 20 °C-on
Állórész induktivitás: 37,13 mH 20 °C-on
Állórész elektromos időállandó: 1,09 ms 20 °C-on
Maximális radiális erő Fr: 170 N 8000 rpm-nél
180 N 7000 rpm-nél
190 N 6000 rpm-nél
200 N 5000 rpm-nél
220 N 4000 rpm-nél
240 N 3000 rpm-nél
270 N 2000 rpm-nél
340 N 1000 rpm-nél
Maximális tengelyirányú erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Hossz: 132,5 mm
Centrírozó gallér átmérő: 40 mm
Centrírozó gallér mélység: 2 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 5,5 mm
Rögzítő furatok osztókörének átmérője: 63 mm
Méretezési referencia: BSH0551P
Szöghibapontosság: 1,4 °
