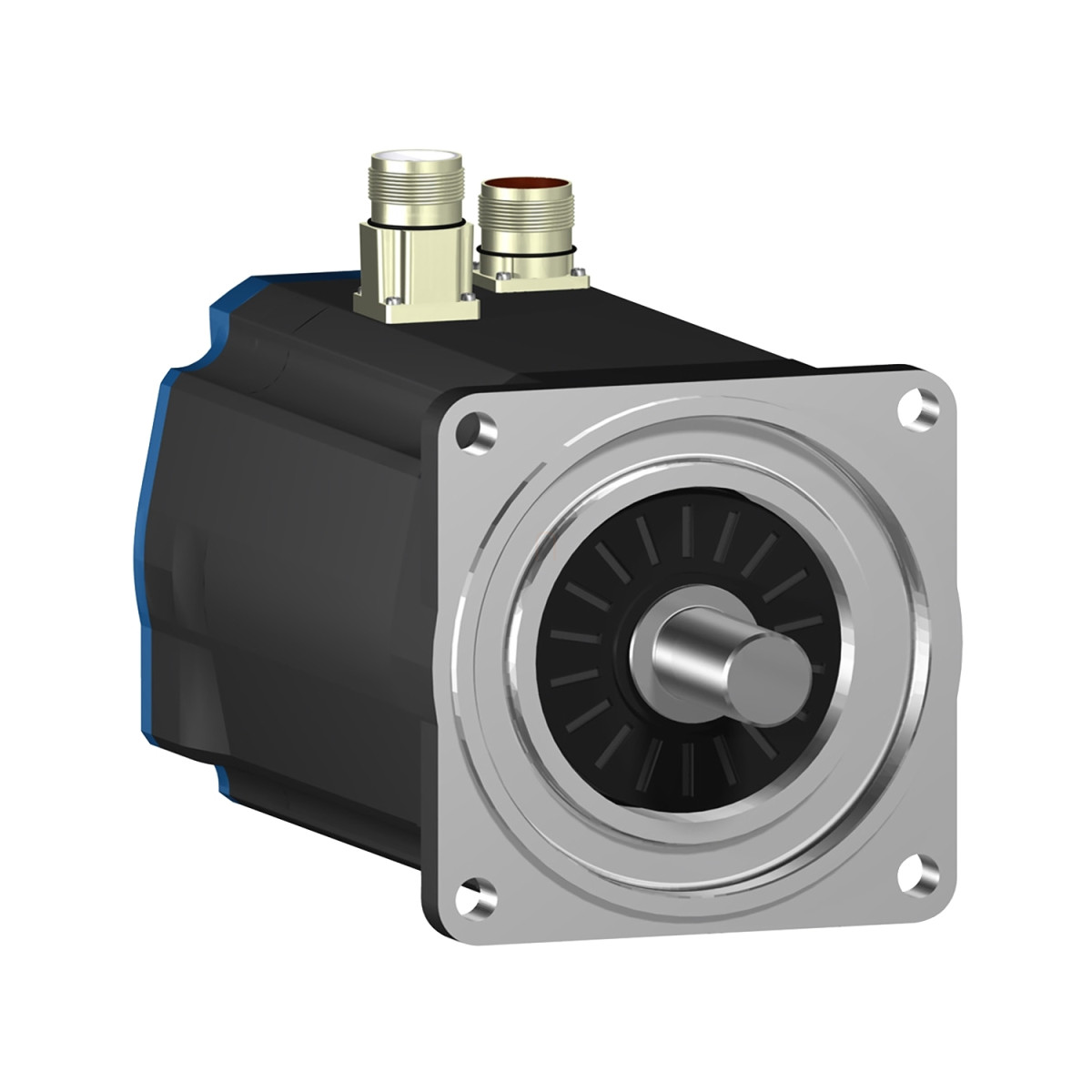

A Schneider Electric BSH1402P11A1A szervo motor egy rendkívül precíz és nagy teljesítményű meghajtó egység, amely a Lexium 05 sorozat része. Ez a 140 mm-es kivitelben készült szervomotor ideális választás olyan ipari alkalmazásokhoz, ahol a pontos pozicionálás és a megbízható teljesítmény elengedhetetlen követelmény.
A BSH1402P11A1A modell kiemelkedő műszaki paraméterekkel rendelkezik: 14,9 Nm folyamatos nyomatékot biztosít, amely különböző vezérlőegységekkel kombinálva akár 19,5 Nm-re is növelhető. A motor maximális mechanikai fordulatszáma 4000 rpm, míg a névleges fordulatszáma 1500 rpm. A motor 3400 W-os névleges kimeneti teljesítménnyel büszkélkedhet, amely alkalmassá teszi jelentősebb terhelések kezelésére is. A retesszel ellátott tengely átmérője 24 mm, hossza pedig 50 mm, ami stabil csatlakozási felületet biztosít a hajtott elemekhez. A motor IP50 védettségi fokozattal rendelkezik, ami megfelelő védelmet nyújt a por ellen, miközben természetes konvekciós hűtéssel működik.
A BSH1402P11A1A szervo motor Single turn SinCos Hiperface visszacsatolást használ, amely 131072 pont/fordulat felbontást biztosít, így rendkívül precíz pozicionálást tesz lehetővé. A visszacsatolás szöghiba pontossága mindössze 1,4 fok. A motor 10 pólusú kialakítással, 0,6 Ohm állórész ellenállással és 7,4 mH állórész induktivitással rendelkezik. A nyomaték állandó értéke 1,47 Nm/A 120 °C-on, míg a visszainduló elektromotoros erő állandója 101 V/krpm ugyanezen a hőmérsékleten. A motor forgórész tehetetlensége 12,68 kg·cm², ami gyors reagálást tesz lehetővé a vezérlőjelek változására. Az állórész elektromos időállandója 12,33 ms 20 °C-on.
Ez a szervomotor kompatibilis számos Lexium vezérlőegységgel, beleértve a Lexium 05 és Lexium 15 sorozatokat. A különböző tápfeszültség-változatok (230V, 400V és 480V háromfázisú) lehetővé teszik a rugalmas felhasználást különböző ipari környezetekben. A BSH1402P11A1A szervomotor nemzetközi szabványoknak megfelelő karimával van felszerelve, a rögzítéshez 4 db 11 mm átmérőjű furattal rendelkezik, melyek 165 mm átmérőjű körön helyezkednek el. A motor központosító gallér átmérője 130 mm, mélysége 3,5 mm. A motor teljes hossza 272,5 mm, a nettó tömege 16,6 kg. A motor maximális radiális erő terhelhetősége sebességfüggő: 1000 rpm-nél 2430 N, 2000 rpm-nél 1930 N, 3000 rpm-nél 1680 N. A maximális axiális erő a radiális erő 0,2-szerese. A motor egyenes csatlakozókkal van ellátva az elektromos bekötéshez, és fék nélküli kivitelben készült.
Schneider Electric Lexium 05 - BSH1402P11A1A -BSH szervomotor, 140 mm, max 3400 W, 19,5 Nm, IP50, retesszel, fék nélkül, 32 szervohajtáshoz műszaki adatok
Fő jellemzők
Rövid eszköznév: BSH
Termék vagy komponens típusa: Szervo motor
Maximális mechanikai sebesség: 4000 rpm
Folyamatos nyugalmi nyomaték: 14.9 N.m - 19.5 N.m (vezérlőtől függően)
Csúcs nyugalmi nyomaték: 28.71 N.m - 47.5 N.m (vezérlőtől függően)
Névleges kimeneti teljesítmény: 2350 W - 3400 W (vezérlőtől függően)
Részletes specifikációk
Névleges nyomaték: 8 N.m - 15 N.m (vezérlőtől függően)
Névleges sebesség: 1500 rpm (200...240 V háromfázisú esetén), 3000 rpm (380...480 V háromfázisú esetén)
Kompatibilis termékek: Lexium 05 és Lexium 15 sorozatú szervo hajtások
Tengely kialakítás: Retesszel ellátott
IP védettségi fokozat: IP50
Sebesség visszacsatolás felbontása: 131072 pont/fordulat
Tartófék: Nélkül
Szerelési felület: Nemzetközi szabvány szerinti karima
Elektromos csatlakozás: Egyenes csatlakozók
Műszaki paraméterek
Maximális tápfeszültség: 480 V
Hálózati fázisszám: Háromfázisú
Folyamatos nyugalmi áram: 13.2 A
Maximális folyamatos teljesítmény: 4.2 W
Maximális áram Irms: 44.1 A
Maximális állandó áram: 44.1 A
Kapcsolási frekvencia: 4 kHz
Tengely átmérő: 24 mm
Tengely hossz: 50 mm
Visszacsatolás típusa: Single turn SinCos Hiperface
Motor karima méret: 140 mm
Motortekercsek száma: 2
Nyomaték konstans: 1.47 N.m/A 120 °C-on
Visszainduló elektromotoros erő konstans: 101 V/krpm 120 °C-on
Motor pólusok száma: 10
Forgórész tehetetlenség: 12.68 kg.cm²
Állórész ellenállás: 0.6 Ohm 20 °C-on
Állórész induktivitás: 7.4 mH 20 °C-on
Állórész elektromos időállandó: 12.33 ms 20 °C-on
Maximális radiális erő Fr: 1680 N 3000 rpm-nél, 1930 N 2000 rpm-nél, 2430 N 1000 rpm-nél
Maximális axiális erő Fa: 0.2 x Fr
Hűtés típusa: Természetes konvekció
Hossz: 272.5 mm
Központosító gallér átmérő: 130 mm
Központosító gallér mélység: 3.5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 11 mm
Rögzítő furatok körátmérője: 165 mm
Méretezési referencia: BSH1402P
Szöghiba pontosság: 1.4°
