A Schneider Electric BSH1401P11A1A típusú szervomotor a Lexium 05 termékcsalád kiváló teljesítményű tagja, amely különleges pontosságával és megbízhatóságával tűnik ki az ipari automatizálási megoldások között. Ez a 140 mm-es kivitelű szervomotor ideális választás olyan alkalmazásokhoz, ahol precíz pozicionálásra és kimagasló nyomatéktartásra van szükség különböző terhelési viszonyok között.
A BSH1401P11A1A szervomotor kimagasló műszaki paraméterekkel rendelkezik. 11,1 Nm folyamatos álló nyomaték biztosítására képes, míg csúcsnyomatéka elérheti a 27 Nm-t is (LXM32.D30N4 szervohajtással párosítva, 400 V-os háromfázisú tápellátás mellett). A motor névleges fordulatszáma az alkalmazott szervohajtástól függően 1500-3000 rpm között változhat, maximális mechanikai fordulatszáma pedig 4000 rpm. A motor névleges kimeneti teljesítménye szintén a párosított szervohajtástól függ, de elérheti a 3000 W-ot is (LXM32.D30N4 hajtással, 480 V-os háromfázisú tápellátás mellett). A BSH1401P11A1A cikkszámú szervomotor reteszelt tengelyvégkialakítással rendelkezik, amely biztos mechanikai kapcsolatot tesz lehetővé a hajtott elemekkel.
A motor precíz pozicionálását a Single turn SinCos Hiperface visszacsatoló rendszer biztosítja, amely kiemelkedő, 131072 pont/fordulat felbontással rendelkezik, így rendkívül pontos szabályozást tesz lehetővé. Az 1,4°-os szögpozícionálási pontosság kiváló ismétlési pontosságot biztosít ciklikus műveletekben. A motor IP50 védettségi fokozattal rendelkezik, így megfelelő védelmet nyújt por ellen, ugyanakkor speciális alkalmazásoknál figyelembe kell venni, hogy nem védett folyadékok ellen. A BSH1401P11A1A típusú szervomotor fék nélküli kivitelben készül, és egyenes csatlakozókkal van ellátva a könnyű szerelhetőség érdekében. Nemzetközi szabványú karimával szerelhető, mely univerzális kompatibilitást biztosít különböző gépekhez és berendezésekhez.
A BSH1401P11A1A szervomotor számos Schneider Electric szervohajtással kompatibilis, beleértve a Lexium 05, Lexium 15 és Lexium 32 sorozatú hajtásokat is. Ez a sokoldalúság lehetővé teszi, hogy a motort különböző alkalmazási követelményekhez igazítsák. A motor természetes konvekcióval hűl, ami csendes működést biztosít. A 24 mm-es tengelyátmérő és a 50 mm-es tengelyhossz megfelelő mechanikai interfészt biztosít a csatlakoztatott elemekkel. A motor rotor tehetetlensége 7,41 kg·cm², sztátor ellenállása 1,41 Ohm (20°C-on), sztátor induktivitása pedig 8,17 mH. A nyomaték konstans értéke 1,43 N·m/A (120°C-on), ami kiváló nyomatékstabilitást eredményez. A BSH1401P11A1A motor különösen alkalmas olyan alkalmazásokhoz, ahol fontos a precíz pozicionálás, a megbízható működés és a kiváló dinamika, például csomagológépek, anyagmozgatás, CNC gépek vagy más ipari automatizálási rendszerek esetében.

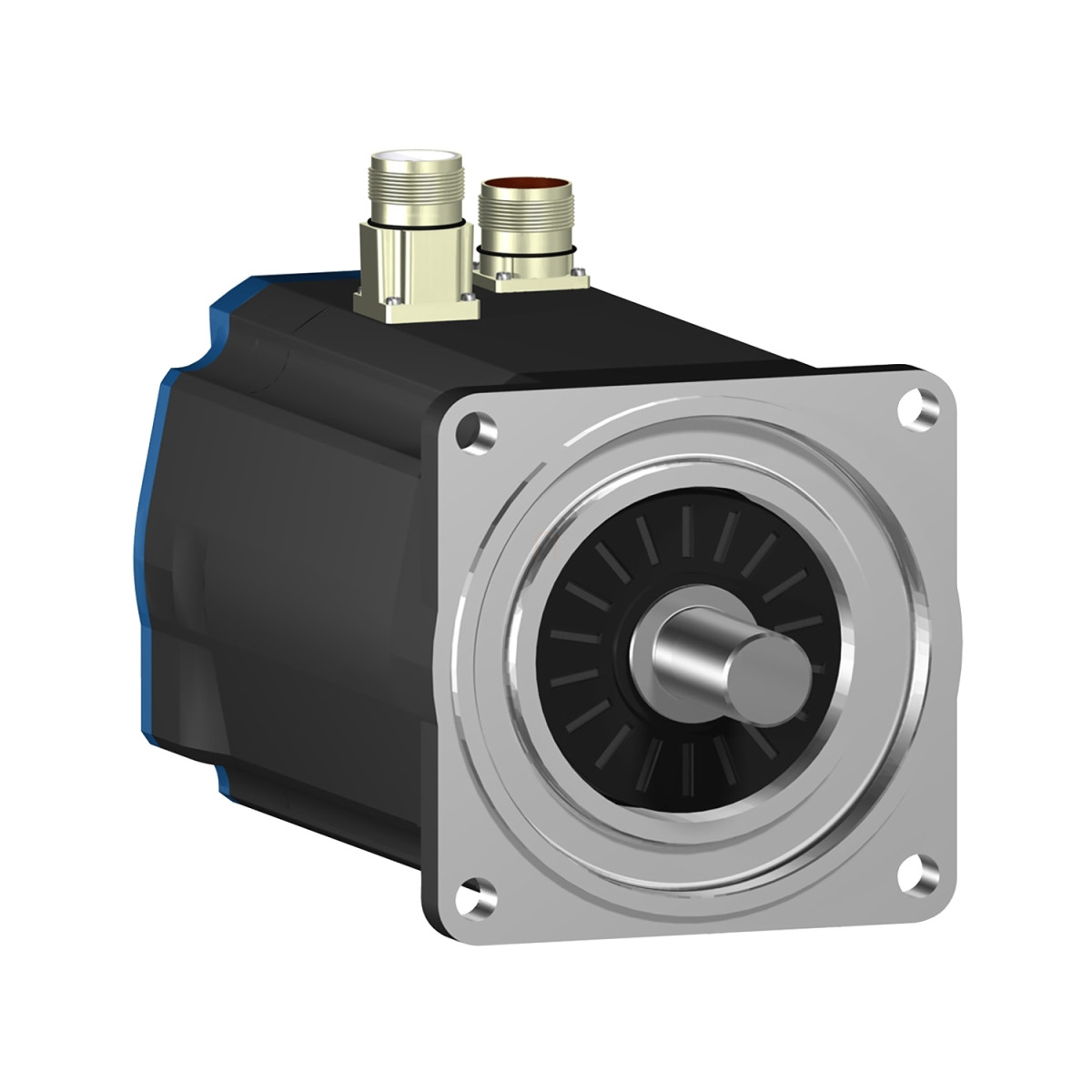

Schneider Electric Lexium 05 - BSH1401P11A1A -BSH szervomotor, 140 mm, max 3000 W, 11,1 Nm, IP50, retesszel, fék nélkül, 32 szervohajtáshoz műszaki adatok
Alapadatok
Eszköz rövid neve: BSH
Termék vagy alkatrész típusa: Szervomotor
Maximális mechanikai fordulatszám: 4000 rpm
Folyamatos álló nyomaték: 11,1 N.m (LXM32.D30N4 esetén 10 A, 400 V, háromfázisú)
Csúcs álló nyomaték: 27 N.m (LXM32.D30N4 esetén 10 A, 400 V, háromfázisú)
Névleges kimeneti teljesítmény: 2500 W (LXM32.D30N4 esetén 10 A, 400 V, háromfázisú)
Névleges nyomaték: 9,5 N.m (LXM32.D30N4 esetén 10 A, 400 V, háromfázisú)
Névleges fordulatszám: 2500 rpm (LXM32.D30N4 esetén 10 A, 400 V, háromfázisú)
Termék kompatibilitás
LXM15LD28M3 230 V háromfázisú
LXM05AD34N4 380...480 V háromfázisú
LXM05BD34N4 380...480 V háromfázisú
LXM05CD34N4 380...480 V háromfázisú
LXM15MD28N4 400 V háromfázisú
LXM15MD28N4 480 V háromfázisú
LXM15MD40N4 400 V háromfázisú
LXM15MD40N4 480 V háromfázisú
LXM15MD28N4 230 V háromfázisú
Műszaki specifikációk
Tengelyvég: Reteszes
IP védettségi fokozat: IP50 szabványos
Sebesség visszacsatolás felbontása: 131072 pont/fordulat
Tartófék: Nélkül
Szerelési támogatás: Nemzetközi szabványos karima
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő adatok
Termékcsalád kompatibilitás: Lexium 05, Lexium 32, Lexium 15
Tápfeszültség max: 480 V
Hálózati fázisok száma: Három fázis
Folyamatos álló áram: 7,8 A
Maximális folyamatos teljesítmény: 3,6 W
Maximális áram Irms: 20,8 A
Maximális állandó áram: 20,8 A
Kapcsolási frekvencia: 8 kHz
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 24 mm
Tengelyhossz: 50 mm
Retesz szélesség: 40 mm
Visszacsatolás típus: Single turn SinCos Hiperface
Motor karima méret: 140 mm
Motor stacking szám: 1
Nyomaték konstans: 1,43 N.m/A 120 °C-on
Visszaható elektromotoros erő konstans: 100 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Rotor tehetetlenség: 7,41 kg.cm²
Sztátor ellenállás: 1,41 Ohm 20 °C-on
Sztátor induktivitás: 8,17 mH 20 °C-on
Sztátor elektromos időkonstans: 11,06 ms 20 °C-on
Maximális radiális erő Fr: 1530 N 3000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Hossz: 217,5 mm
Központosító gallér átmérő: 130 mm
Központosító gallér mélység: 3,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 11 mm
Rögzítő furatok kör átmérője: 165 mm
Nettó tömeg: 11,9 kg
Méretezési referencia: BSH1401P
Szögpontosság: 1,4 °
Réz hőmérséklet: 120 °C
Mágnes hőmérséklet: 100 °C
