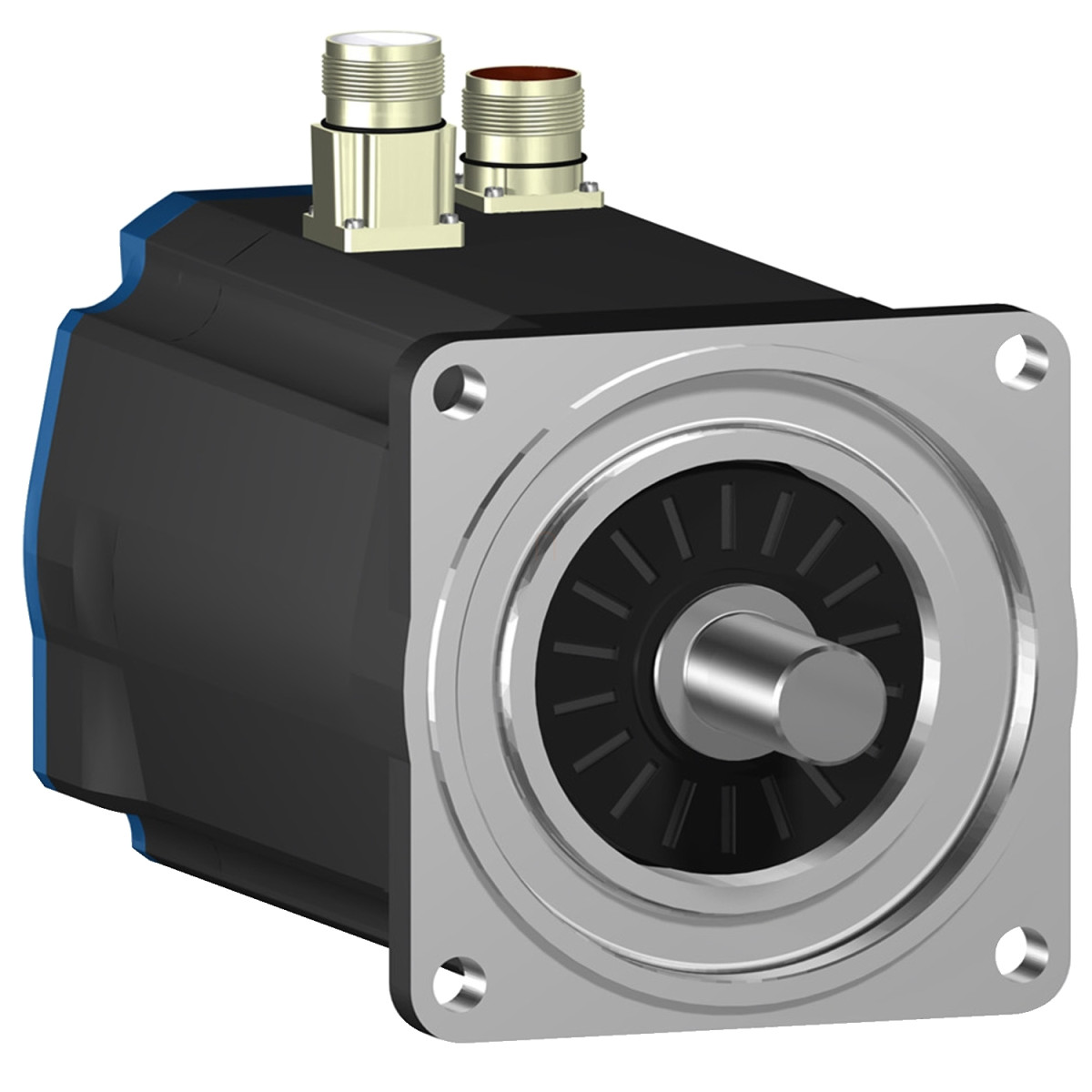

A Schneider Electric BSH1003P11F1A típusú szervomotor a Lexium 05 sorozat kimagasló teljesítményű tagja, amely tökéletes választás precíziós ipari alkalmazásokhoz. Ez a 100 mm-es karimával rendelkező motor ideális választás olyan automatizálási feladatokhoz, ahol a pontos pozicionálás és a megbízható nyomatékleadás kritikus követelmény. A BSH1003P11F1A modell a modern ipari rendszerek szerves komponense, amely maximális hatékonyságot biztosít a legigényesebb felhasználási területeken is.
A motor 7,8 Nm folyamatos nyomatékot képes biztosítani, miközben csúcsnyomatéka akár 28,3 Nm-ig is terjedhet, így széles terhelési tartományban alkalmazható. A maximális mechanikai fordulatszáma 6000 rpm, míg a névleges fordulatszám típusától függően 1500-6000 rpm között változhat. Ez a szervomotor reteszelt tengelykialakítással rendelkezik, amely 19 mm átmérőjű és 40 mm hosszú, biztosítva a stabil mechanikai kapcsolatot a hajtott egységgel. A BSH1003P11F1A modell integrált fékkel is fel van szerelve, amely 9 Nm tartónyomatékot biztosít, és 18 W teljesítményt igényel a behúzáshoz. A motor IP50-es védettségi szinttel rendelkezik, ami megfelelő védelmet nyújt por ellen, miközben lehetővé teszi a természetes konvekciós hűtést.
A BSH1003P11F1A szervomotor kiemelkedő műszaki paraméterekkel büszkélkedhet: 1,22 Nm/A nyomatékállandó 120 °C-on, 77 V/krpm ellenelektromos erő állandó, 1,43 Ohm állórész-ellenállás és 4,7 mH állórész-induktivitás 20 °C-on. A motor 4 pólusú kialakítású, és 3,838 kg·cm² forgórész-tehetetlenségi nyomatékkal rendelkezik. A pozícionálás pontosságát a SinCos Hiperface egyszeres fordulatra képes visszacsatolás biztosítja, amelynek felbontása 131072 pont/fordulat, az angularis pontossági hiba pedig mindössze 1,4°. A motor egyenes csatlakozókkal rendelkezik a könnyű telepíthetőség érdekében, és nemzetközi szabvány szerinti karimával szerelhető.
A BSH1003P11F1A szervomotor kompatibilis a Lexium 05, Lexium 15 és Lexium 32 hajtássorozatokkal, így rugalmasan integrálható különböző vezérlési rendszerekbe. A motor teljes hossza 271,5 mm, centrálóperem átmérője 95 mm, mélysége 3,5 mm, míg a rögzítő furatok körosztási átmérője 115 mm. A motor nettó tömege 8 kg. Ez a szervomotor ideális választás olyan alkalmazásokhoz, ahol a nagy teljesítmény, a pontos pozicionálás és a megbízható üzem elengedhetetlen követelmény. Legyen szó csomagológépekről, nyomdaipari berendezésekről, fémmegmunkáló gépekről vagy bármilyen más precíziós automatizálási feladatról, a Schneider Electric BSH1003P11F1A szervomotorja megbízható társad lesz a termelés maximalizálásában.
Schneider Electric Lexium 05 - BSH1003P11F1A -BSH szervomotor műszaki adatok
Általános jellemzők
Eszköz rövid neve: BSH
Termék vagy komponens típus: Szervomotor
Maximum mechanikai fordulatszám: 6000 rpm
Védettségi szint: IP50 szabvány
Visszacsatolás típusa: SinCos Hiperface egyszeres fordulat
Tartófék: Van (9 Nm tartónyomaték, 18 W behúzási teljesítmény)
Szerelési támogatás: Nemzetközi szabvány karima
Elektromos csatlakozás: Egyenes csatlakozók
Nyomaték és teljesítmény adatok
Folyamatos álló nyomaték: 7,8 Nm (LXM05 és LXM15 szériák többsége esetén)
Csúcs álló nyomaték: 28,3 Nm (LXM32 vezérlővel), 19,69-23,17 Nm (LXM05/LXM15 vezérlőkkel)
Névleges kimeneti teljesítmény: 1100-2600 W (hajtástípustól függően)
Névleges nyomaték: 3,7-6,73 Nm (vezérlő típusától függően)
Névleges fordulatszám: 1500-6000 rpm (hajtástípustól függően)
Elektromos jellemzők
Tápfeszültség maximum: 480 V
Hálózati fázisszám: Három fázis
Folyamatos álló áram: 6,6 A
Maximum folyamatos teljesítmény: 3,14 W
Maximum áramerősség Irms: 28,3 A
Maximum állandó áram: 28,3 A
Kapcsolási frekvencia: 8 kHz
Nyomaték állandó: 1,22 N.m/A 120 °C-on
Ellenelektromos erő állandó: 77 V/krpm 120 °C-on
Állórész ellenállás: 1,43 Ohm 20 °C-on
Állórész induktivitás: 4,7 mH 20 °C-on
Állórész elektromos időállandó: 6,15 ms 20 °C-on
Mechanikai jellemzők
Motorperem méret: 100 mm
Motor palástok száma: 3
Motor pólusok száma: 4.0
Forgórész tehetetlenségi nyomatéka: 3,838 kg.cm²
Második tengely: Második tengelyvég nélkül
Tengelyátmérő: 19 mm
Tengelyhossz: 40 mm
Retesz szélesség: 30 mm
Tengelyvég: Reteszes
Sebességvisszacsatolás felbontása: 131072 pont/fordulat
Hűtés típusa: Természetes konvekció
Hossz: 271,5 mm
Centrálóperem átmérő: 95 mm
Centrálóperem mélység: 3,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 9 mm
Rögzítőfuratok körosztási átmérője: 115 mm
Méretezési referencia: BSH1003P
Szöghiba [szögfok]: 1,4 °
Kompatibilitás
Sorozat kompatibilitás: Lexium 05, Lexium 15, Lexium 32
Termék kompatibilitás: Részletes lista a különböző LXM05, LXM15 és LXM32 hajtásokkal különböző feszültségszinteken és fázisszámokon
