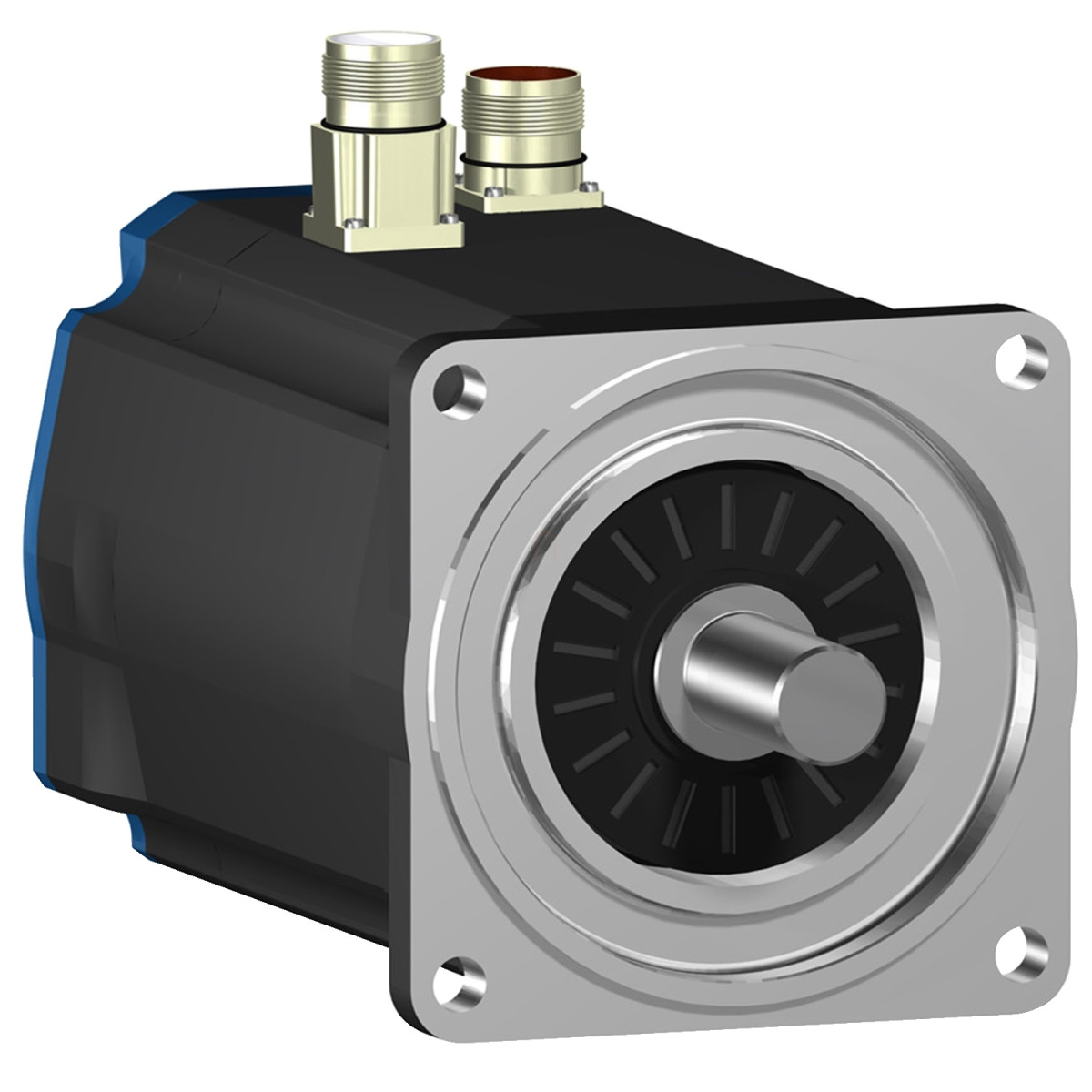

A Schneider Electric BSH1003P01A1A egy nagy teljesítményű szervomotor a Lexium 05 termékcsaládból, amely precíz vezérlési feladatokra és ipari automatizálási alkalmazásokra lett tervezve. A motor 7.8 Nm folyamatos állónyomatékot biztosít 2500 rpm névleges fordulatszám mellett, miközben maximális mechanikai fordulatszáma elérheti a 6000 rpm-et is. Ez a sokoldalú szervomotor kiváló választás olyan alkalmazásokhoz, ahol pontos pozicionálás és megbízható működés szükséges.
A BSH szervomotor 100 mm-es peremmérettel rendelkezik, és tömege 7,4 kg. A tengelyvég kialakítása menetnélküli, átmérője 19 mm, hossza pedig 40 mm. A motor IP50-es védettségi szintje megfelelő védelmet nyújt a por ellen, miközben természetes konvekciós hűtéssel rendelkezik a megbízható hőelvezetés érdekében. A motor teljes hossza 240,5 mm, ami kompakt beépíthetőséget tesz lehetővé különböző alkalmazásokban.
A szervomotor technikai paraméterei lenyűgözőek: akár 28,3 Nm csúcsnyomaték leadására is képes. Az eszköz kiemelkedő pontossági mutatókkal rendelkezik, a visszacsatolást Sincos single turn Hiperface jeladó biztosítja, amelynek felbontása 131072 pont/fordulat. A nyomatékállandó 1,22 N.m/A (120°C-on), a motorra jellemző ellennyomaték-állandó pedig 77 V/krpm. A motor állórészének ellenállása 1,43 Ohm, induktivitása 4,7 mH (mindkettő 20°C-on mérve), az elektromos időállandó pedig 6,15 ms. A négypólusú motor rotorjának tehetetlenségi nyomatéka 3,22 kg·cm². Ezek a paraméterek biztosítják a motor gyors reakcióidejét és pontos szabályozhatóságát.
A BSH1003P01A1A szervomotor kompatibilis a Lexium 32, Lexium 15 és Lexium 05 hajtáscsaládokkal, ami rugalmas alkalmazási lehetőségeket biztosít. A motor egyaránt használható egyfázisú 200-240 V-os, valamint háromfázisú 380-480 V-os táphálózatról is, a hozzá csatlakoztatott szervohajtás típusától függően. A névleges kimeneti teljesítmény a konfigurációtól függően 1100-2600 W között változhat. A maximális radiális erő 1050 N (1000 rpm-nél), ami a fordulatszám növekedésével csökken, 4000 rpm-nél már csak 660 N.
A motor szerelése szabványos nemzetközi peremmel történik, a központosító gallér átmérője 95 mm, mélysége 3,5 mm. A rögzítés 4 db 9 mm átmérőjű furaton keresztül történik, amelyek egy 115 mm átmérőjű körön helyezkednek el. Az elektromos csatlakozást egyenes csatlakozók biztosítják, a motor fék nélküli kivitelben készül. A BSH1003P01A1A különösen ajánlott olyan alkalmazásokhoz, ahol fontos a pontos pozicionálás, a dinamikus mozgásszabályozás és a megbízható működés, például robotikában, csomagológépekben, szerszámgépekben vagy más precíziós ipari berendezésekben.
Schneider Electric Lexium 05 - BSH1003P01A1A -BSH szervomotor, 100 mm, max 2600 W, 8 Nm, IP50, retesz nélkül, fék nélkül, 32 szervohajtáshoz műszaki adatok
Általános jellemzők
Eszköz rövid neve: BSH
Termék típusa: Szervomotor
Maximális mechanikai fordulatszám: 6000 rpm
Folyamatos állónyomaték: 7.8 N.m (Lexium 05 hajtásokkal)
Csúcs állónyomaték: 28.3 N.m (LXM32.D30N4-gyel, 400 V háromfázisú rendszerben)
Teljesítmény jellemzők
Névleges kimeneti teljesítmény: 1100-2600 W (hajtástól függően)
Névleges nyomaték: 6.73 N.m (200-240 V egyfázis esetén)
Névleges fordulatszám: 2500 rpm
Folyamatos állóáram: 6.6 A
Maximális áramerősség: 28.3 A
Műszaki paraméterek
Nyomatékállandó: 1.22 N.m/A (120 °C-on)
Ellennyomaték-állandó: 77 V/krpm (120 °C-on)
Motor pólusok száma: 4
Rotor tehetetlenségi nyomaték: 3.22 kg.cm²
Állórész ellenállása: 1.43 Ohm (20 °C-on)
Állórész induktivitása: 4.7 mH (20 °C-on)
Állórész elektromos időállandója: 6.15 ms (20 °C-on)
Mechanikai jellemzők
Tengelyvég: Menetnélküli
IP védettségi fokozat: IP50 szabvány
Fordulatszám visszajelzés felbontása: 131072 pont/fordulat
Tartófék: Nélküli
Rögzítési felület: Nemzetközi szabvány karima
Elektromos csatlakozás: Egyenes csatlakozók
Hűtés típusa: Természetes konvekció
Hosszúság: 240.5 mm
Központosító gallér átmérő: 95 mm
Központosító gallér mélység: 3.5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 9 mm
Rögzítő furatok körátmérője: 115 mm
Nettó súly: 7.4 kg
Visszacsatolás és vezérlés
Visszacsatolás típusa: Egyfordulatú SinCos Hiperface
Motor karima méret: 100 mm
Motor állórészek száma: 3
Szögpontossági hiba: 1.4 °
Kompatibilitás
Kompatibilis hajtáscsaládok: Lexium 32, Lexium 15, Lexium 05
Tápfeszültség maximum: 480 V
Hálózat fázisainak száma: Háromfázis
Kapcsolási frekvencia: 8 kHz
