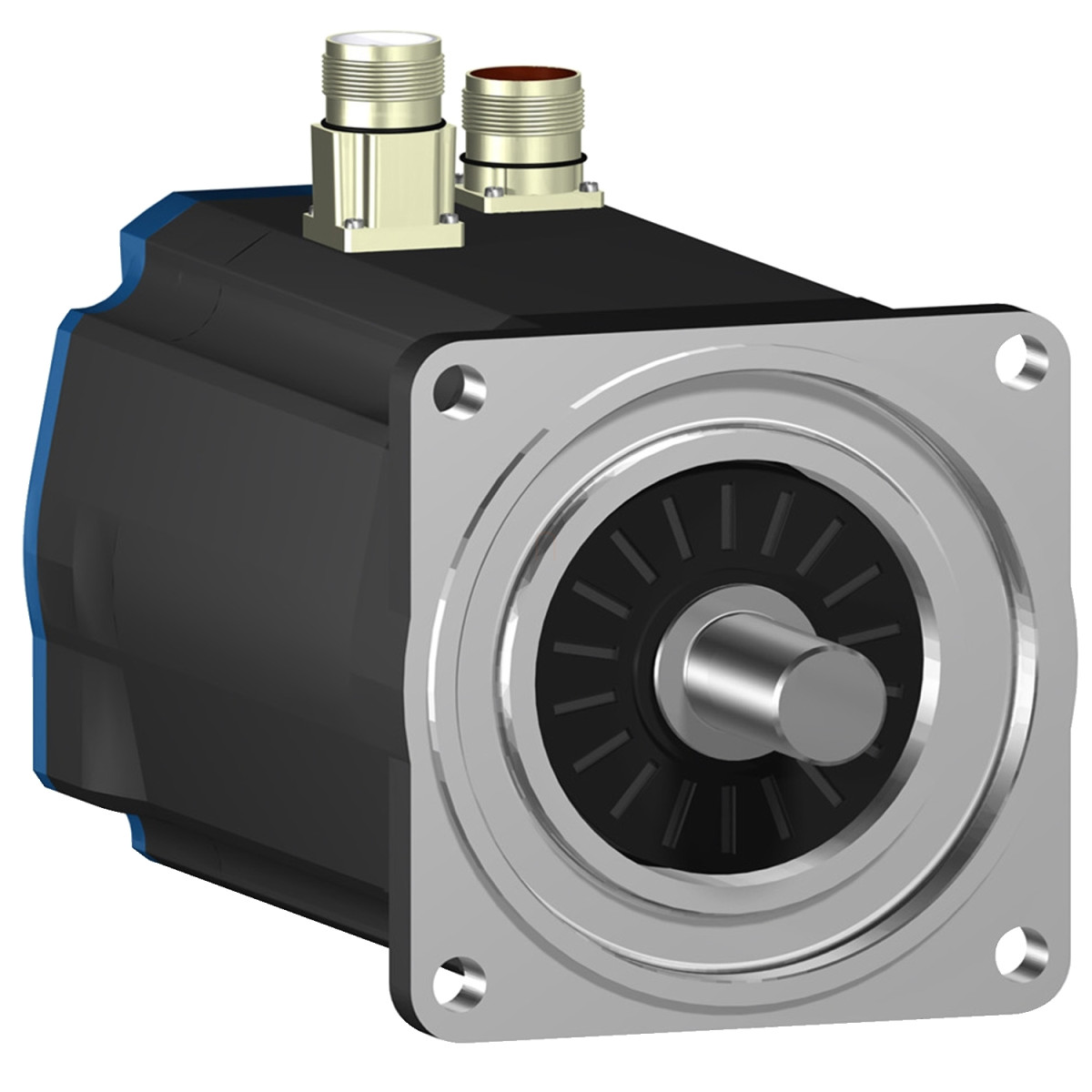

A Schneider Electric BSH1002P12F1A típusú szervomotorja a Lexium 05 termékcsalád része, ami kiváló teljesítményt és pontos vezérelhetőséget biztosít ipari automatizálási feladatokhoz. Ez a 100 mm-es kivitelű, kompakt szervomotor ideális választás precíziós pozicionálást és megbízható működést igénylő alkalmazásokhoz. A BSH1002P12F1A motor egyesíti a Schneider Electric innovatív műszaki megoldásait a kiemelkedő tartóssággal és hatékonysággal, ami jelentősen hozzájárulhat a gyártási folyamatok optimalizálásához.
A BSH1002P12F1A szervomotor technikai paraméterei lenyűgözőek: a maximális mechanikai fordulatszáma 6000 rpm, folyamatos nyomatéka különböző Lexium hajtásokkal 3,4-5,8 Nm között változik. A motor csúcsnyomatéka akár 18,3 Nm is lehet, ami kiváló dinamikus teljesítményt biztosít. A névleges kimeneti teljesítmény konfigurációtól függően 780-2150 W között mozog. A BSH1002P12F1A Sincos multi-turn visszacsatolással rendelkezik, ami 131072 pont/fordulat × 4096 fordulat felbontást biztosít, lehetővé téve a rendkívül pontos pozicionálást és sebességszabályozást. A motor IP50-es védettségi fokozattal rendelkezik, ami megfelelő védelmet nyújt por ellen, miközben természetes konvekciós hűtéssel működik.
A BSH1002P12F1A szervomotor szerkezetileg is jól átgondolt: 19 mm-es átmérőjű, 40 mm hosszú, retesszel ellátott tengellyel rendelkezik, ami megkönnyíti a különböző alkalmazásokhoz való csatlakoztatást. A motor egyenes csatlakozókkal van felszerelve, és beépített fékkel rendelkezik, amely 9 Nm fékezőnyomatékot biztosít, és 18 W-os behúzóteljesítményt igényel. A motor 100 mm-es nemzetközi szabvány szerinti peremmel rendelkezik, ami szabványos rögzítést tesz lehetővé. A telepítési méretei jól dokumentáltak: 235,5 mm teljes hossz, 95 mm központosító gallér átmérő, 3,5 mm központosító gallér mélység, valamint 4 db 9 mm-es átmérőjű rögzítőfurat, amelyek 115 mm-es körön helyezkednek el.
Ami a villamos jellemzőket illeti, a BSH1002P12F1A motor folyamatos állóhelyzeti árama 4,8 A, maximális árama 17,1 A. A motor működtethető különböző tápfeszültség-konfigurációkkal, a maximális tápfeszültség 480 V. A nyomatékállandó 1,21 Nm/A 120 °C-on, a visszaindukált feszültség állandója 77 V/krpm 120 °C-on. A motor 2,4 Ohm állórész-ellenállással és 6,75 mH állórész-induktivitással rendelkezik 20 °C-on, az állórész villamos időállandója 5,29 ms. A motor 4 pólusú és 2,928 kg·cm² forgórész-tehetetlenséggel rendelkezik. A BSH1002P12F1A maximális sugárirányú terhelhetősége fordulatszámtól függően 620-990 N, míg a tengelyirányú terhelhetősége a sugárirányú erő 0,2-szerese. A motort különféle Lexium hajtásokkal, például Lexium 05, Lexium 15 és Lexium 32 sorozatú eszközökkel lehet használni, ami sokoldalú alkalmazhatóságot biztosít különböző automatizálási feladatokhoz.
Schneider Electric Lexium 05 - BSH1002P12F1A -BSH szervomotor, 100 mm, max 1700 W, 5,8 Nm, IP50, retesszel, fékkel, 32 szervohajtáshoz műszaki adatok
Általános jellemzők
Eszköz rövid neve: BSH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai sebesség: 6000 rpm
Folyamatos állóhelyzeti nyomaték: 3,4-5,8 N.m (hajtástípustól függően)
Csúcs állóhelyzeti nyomaték: 5,6-18,3 N.m (hajtástípustól függően)
Névleges kimeneti teljesítmény: 780-2150 W (hajtástípustól függően)
Névleges nyomaték: 3,4-5,8 N.m (hajtástípustól függően)
Névleges fordulatszám: 1500-6000 rpm (hajtástípustól függően)
Mechanikai jellemzők
Tengely vég: Reteszes
IP védettségi fokozat: IP50 szabvány
Sebesség visszacsatolás felbontása: 131072 pont/fordulat × 4096 fordulat
Tartófék: Igen
Rögzítési támogatás: Nemzetközi szabvány szerinti perem
Elektromos csatlakozás: Egyenes csatlakozók
Tengely átmérő: 19 mm
Tengely hossz: 40 mm
Retesz szélesség: 30 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Tartó nyomaték: 9 N.m fékkel
Motor perem mérete: 100 mm
Motor stackek száma: 2
Elektromos jellemzők
Tartomány kompatibilitás: Lexium 05, Lexium 32, Lexium 15
Maximális tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos állóhelyzeti áram: 4,8 A
Maximális folyamatos teljesítmény: 2,51 W
Maximális áramerősség: 17,1 A
Maximális állandó áram: 17,1 A
Kapcsolási frekvencia: 8 kHz
Nyomatékállandó: 1,21 N.m/A 120 °C-on
Visszaindukált feszültség állandó: 77 V/krpm 120 °C-on
Motor pólusok száma: 4.0
Rotor tehetetlenség: 2,928 kg.cm²
Állórész ellenállás: 2,4 Ohm 20 °C-on
Állórész induktivitás: 6,75 mH 20 °C-on
Állórész villamos időállandó: 5,29 ms 20 °C-on
Maximális sugárirányú erő Fr: 620 N 4000 rpm-nél, 690 N 3000 rpm-nél, 790 N 2000 rpm-nél, 990 N 1000 rpm-nél
Maximális tengelyirányú erő Fa: 0,2 × Fr
Fék behúzási teljesítmény: 18 W
Egyéb jellemzők
Hűtés típusa: Természetes konvekció
Hossz: 235,5 mm
Központosító gallér átmérő: 95 mm
Központosító gallér mélység: 3,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérő: 9 mm
Rögzítőfuratok körátmérő: 115 mm
Nettó tömeg: 6,3 kg
Méretezési referencia: BSH1002P
Szögpontosság hiba: 1,4 °
