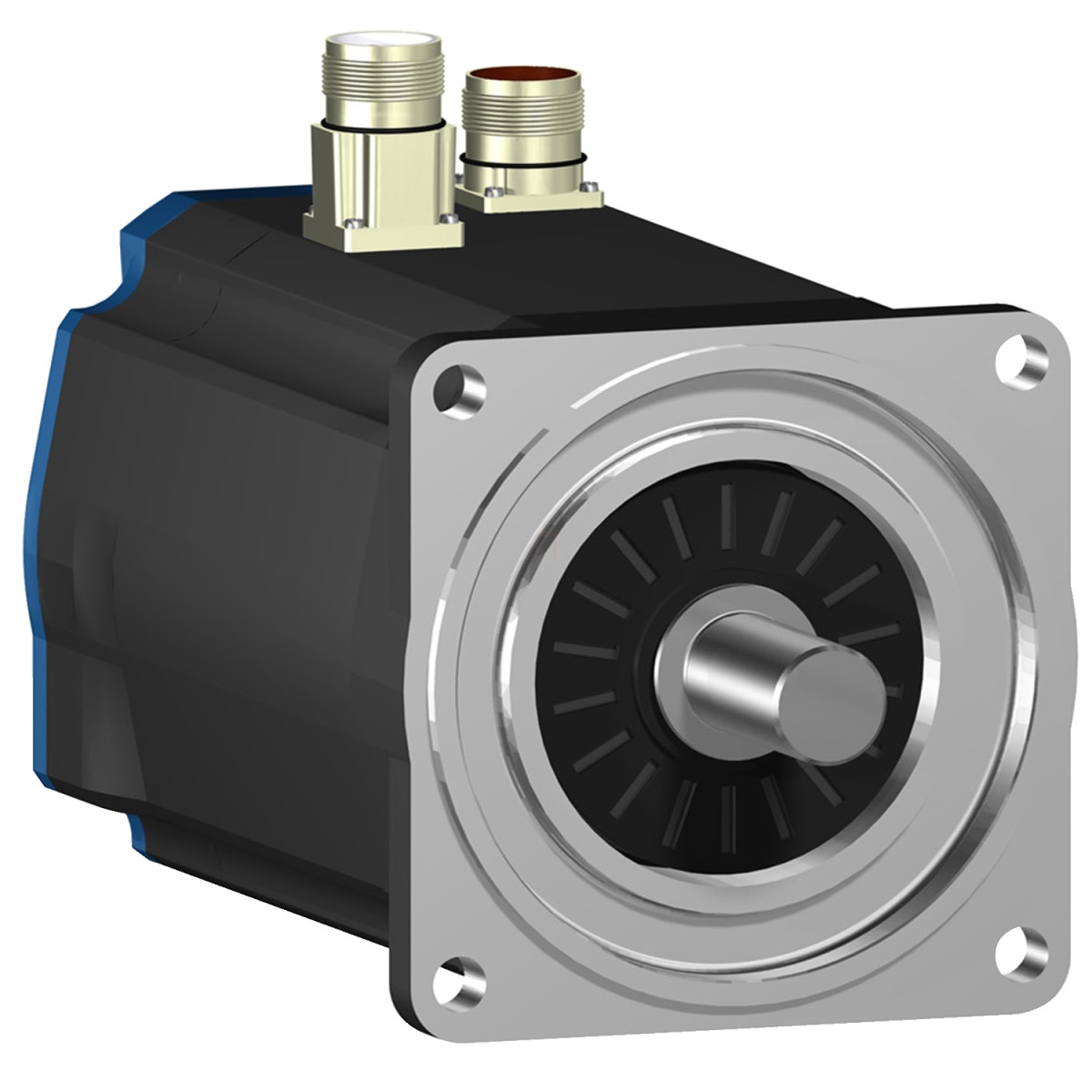

A Schneider Electric BSH1002P12A1A egy kiváló minőségű szervomotor a Lexium 05 termékcsaládból, amely precíziós ipari alkalmazásokhoz lett tervezve. Ez a 100 mm-es méretű motor különösen alkalmas olyan automatizálási feladatokhoz, ahol magas pontosságú pozicionálásra és megbízható teljesítményre van szükség.
A BSH1002P12A1A motor kiemelkedő műszaki paraméterekkel rendelkezik, amelyek alkalmassá teszik a legigényesebb ipari környezetben való használatra is. A motor névleges nyomatéka a különböző Lexium meghajtósorozatokkal párosítva 3,4-5,8 Nm között változik, míg a csúcsnyomaték akár 18,3 Nm-ig is elérheti a megfelelő hajtással. Ez a szervomotor maximum 6000 rpm mechanikai fordulatszámra képes, névleges fordulatszáma pedig a hajtásrendszertől függően 1500-6000 rpm között mozog. A motor IP50 védettségi szinttel rendelkezik, ami biztosítja a por elleni megfelelő védelmet ipari környezetben.
Az egyik legfontosabb jellemzője a BSH1002P12A1A modellnek a Sincos multi turn visszacsatolási rendszere, amely 131072 pont/fordulat × 4096 fordulat felbontással rendelkezik, így rendkívül pontos pozicionálást tesz lehetővé. A motor reteszszel ellátott tengelyvéggel rendelkezik, ami biztonságos és stabil erőátviteli kapcsolatot biztosít. A tengely átmérője 19 mm, hossza 40 mm, a retesz szélessége pedig 30 mm. A Schneider Electric BSH1002P12A1A nem tartalmaz féket, egyenes csatlakozókkal van felszerelve, és nemzetközi szabvány szerinti karimával rögzíthető. A motor természetes konvekcióval hűti magát, ami egyszerűsíti a telepítést és a karbantartást.
Technikai részleteit tekintve a motor 3 fázisú hálózati csatlakozásra tervezett, maximális tápfeszültsége 480 V. A folyamatos állónyomaték áram 4,8 A, a maximális áram pedig 17,1 A. A nyomatékkonstans értéke 1,21 Nm/A 120 °C-on, a feszültségállandó pedig 77 V/krpm 120 °C-on. A motor 4 pólusú, a forgórész tehetetlenségi nyomatéka 2,31 kg·cm². Az állórész ellenállása 2,4 Ohm, induktivitása 6,75 mH 20 °C-on, az állórész elektromos időállandója pedig 5,29 ms. A motor maximális radiális ereje a fordulatszámtól függően 620-990 N, a maximális axiális erő pedig a radiális erő 0,2-szerese.
Schneider Electric Lexium 05 - BSH1002P12A1A -BSH szervomotor, 100 mm, max 1700 W, 5,8 Nm, IP50, retesszel, fék nélkül, 32 szervohajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BSH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai sebesség: 6000 rpm
Folyamatos állónyomaték: 3,4-5,8 N.m (hajtástól függően)
Csúcs állónyomaték: 5,6-18,3 N.m (hajtástól függően)
Névleges teljesítmény adatok
Névleges kimeneti teljesítmény: 780-2150 W (hajtástól függően)
Névleges nyomaték: 3,4-5,8 N.m (hajtástól függően)
Névleges fordulatszám: 1500-6000 rpm (hajtástól függően)
Termék kompatibilitás
Kompatibilis sorozatok: Lexium 05, Lexium 15, Lexium 32
Kompatibilis hajtások: LXM05AD/BD/CD sorozat, LXM15LD sorozat, LXM32.D sorozat
Mechanikai adatok
Tengelyvég: Reteszes
IP védettségi fokozat: IP50 szabvány
Sebesség visszacsatolás felbontása: 131072 pont/fordulat × 4096 fordulat
Tartófék: Nélkül
Rögzítési támogatás: Nemzetközi szabvány karima
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő adatok
Tápfeszültség maximum: 480 V
Hálózat fázisainak száma: Három fázis
Folyamatos állóáram: 4,8 A
Maximális folyamatos teljesítmény: 2,51 W
Maximális áram: 17,1 A
Maximális állandó áram: 17,1 A
Kapcsolási frekvencia: 8 kHz
Fizikai jellemzők
Tengely átmérő: 19 mm
Tengely hossza: 40 mm
Retesz szélessége: 30 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Motor karima mérete: 100 mm
Motor egységek száma: 2
Elektromos jellemzők
Nyomaték konstans: 1,21 N.m/A 120 °C-on
Feszültségállandó: 77 V/krpm 120 °C-on
Motor pólusok száma: 4.0
Forgórész tehetetlenségi nyomaték: 2,31 kg.cm²
Állórész ellenállás: 2,4 Ohm 20 °C-on
Állórész induktivitás: 6,75 mH 20 °C-on
Állórész elektromos időállandó: 5,29 ms 20 °C-on
Mechanikai terhelhetőség
Maximális radiális erő: 620 N 4000 rpm-nél, 690 N 3000 rpm-nél, 790 N 2000 rpm-nél, 990 N 1000 rpm-nél
Maximális axiális erő: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Méretek
Hosszúság: 204,5 mm
Központosító gallér átmérő: 95 mm
Központosító gallér mélység: 3,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 9 mm
Rögzítőfuratok körátmérője: 115 mm
Nettó tömeg: 5,9 kg
