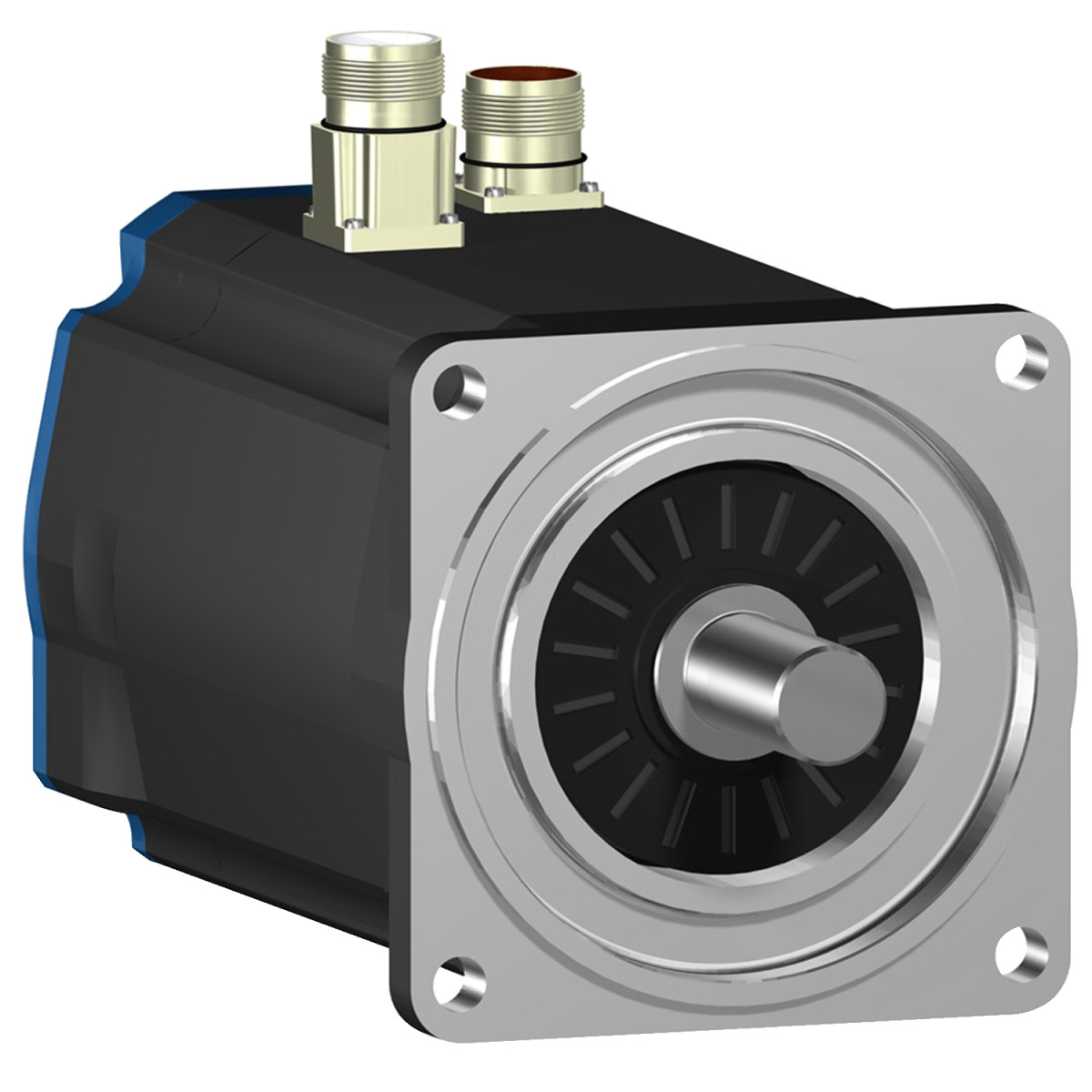

A Schneider Electric BSH1001P12F1A szervo motor a Lexium 05 termékcsaládhoz tartozó, professzionális ipari alkalmazásokra tervezett hajtástechnikai megoldás. Ez a nagy teljesítményű szervomotor ideális választás precíziós pozicionálást és dinamikus mozgásszabályozást igénylő automatizálási feladatokhoz. A 100 mm-es peremméretű motor kompakt kialakítása ellenére kiemelkedő teljesítményt nyújt, így hatékonyan alkalmazható szűkebb helyeken is, ahol fontos a pontos mozgásvezérlés.
A BSH1001P12F1A szervomotor 2,7 Nm névleges nyomatékkal és 3000 rpm névleges fordulatszámmal rendelkezik, maximális mechanikai fordulatszáma pedig 6000 rpm. A motor különösen sokoldalú, hiszen különböző Lexium szervohajtásokkal kompatibilis, beleértve a Lexium 05, Lexium 15 és Lexium 32 típusokat. A motor maximális kimeneti teljesítménye konfigurációtól függően 500-1500 W között változhat, csúcs nyomatéka pedig akár 9,6 Nm is lehet a Lexium 32 hajtással párosítva. A motor IP50 védelmi osztállyal rendelkezik, ami megfelelő védelmet biztosít por ellen, miközben még mindig könnyen szerelhető és karbantartható marad.
A BSH1001P12F1A kiváló műszaki jellemzőkkel büszkélkedhet: a motor Multiturn SinCos Hiperface visszacsatolással rendelkezik, amely 131072 pont/fordulat x 4096 fordulat felbontást biztosít, lehetővé téve a rendkívül pontos pozicionálást. A beépített fék 9 Nm fékezőnyomatékot biztosít, amely biztonságos megállást és pozíciótartást garantál áramkimaradás vagy vészleállás esetén. A motor reteszelt tengelyvéggel rendelkezik, amely 19 mm átmérőjű és 40 mm hosszú, 30 mm-es reteszszélességgel. A rotor tehetetlenségi nyomatéka 2,018 kg·cm², ami elősegíti a gyors gyorsulást és lassulást. A motor nemzetközi szabványoknak megfelelő peremmel szerelhető, egyenes csatlakozókkal rendelkezik, és természetes konvekcióval hűl.
A BSH1001P12F1A szervo motor villamos paraméterei is kiemelkedőek: 0,89 N·m/A nyomaték konstans 120 °C-on, 60 V/krpm ellenelektromos erő konstans 120 °C-on, 3,8 Ohm állórész ellenállás és 9,5 mH állórész induktivitás 20 °C-on, valamint 4,63 ms állórész villamos időállandó. A motor maximális árama 12 A, kapcsolási frekvenciája 8 kHz. A motor fizikai méretei is figyelemre méltóak: teljes hossza 199,5 mm, a központosító gallér átmérője 95 mm (3,5 mm mélységgel), a rögzítőfuratok körosztókörének átmérője 115 mm, a furatok átmérője pedig 9 mm. A BSH1001P12F1A motor alkalmazható 230V-os egyfázisú, valamint 230V, 400V és 480V háromfázisú hálózaton is, ami rendkívüli rugalmasságot biztosít a különböző ipari környezetekben történő telepítés során. Ez a szervomotor tökéletes választás gyártósorokhoz, csomagológépekhez, mozgásvezérlést igénylő automatizálási feladatokhoz.
BSH1001P12F1A műszaki adatok
Általános adatok
Eszköz rövid neve: BSH
Termék vagy alkatrész típus: Szervomotor
Mechanikai maximális sebesség: 6000 rpm
Teljesítmény adatok
Folyamatos álló nyomaték: 2,7 N.m - 3,4 N.m (hajtástípustól és tápfeszültségtől függően)
Csúcs álló nyomaték: 6,19 N.m - 9,6 N.m (hajtástípustól és tápfeszültségtől függően)
Névleges kimeneti teljesítmény: 500 W - 1500 W (hajtástípustól és tápfeszültségtől függően)
Névleges nyomaték: 2,5 N.m - 3,16 N.m (hajtástípustól és tápfeszültségtől függően)
Névleges fordulatszám: 1500 rpm - 6000 rpm (hajtástípustól és tápfeszültségtől függően)
Maximális áram: 12 A
Folyamatos álló áram: 3,5 A
Maximális folyamatos teljesítmény: 1,6 W
Mechanikai adatok
Tengelyvég: Reteszes
IP védettségi fokozat: IP50 standard
Fordulatszám-visszacsatolás felbontása: 131072 pont/fordulat x 4096 fordulat
Tartófék: Beépítve
Rögzítési támogatás: Nemzetközi szabvány perem
Elektromos csatlakozás: Egyenes csatlakozók
Másodlagos tengely: Nincs másodlagos tengelyvég
Tengely átmérő: 19 mm
Tengely hossza: 40 mm
Retesz szélessége: 30 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Fékezőnyomaték: 9 N.m tartófék
Motor perem mérete: 100 mm
Motortekercsek száma: 1
Elektromos jellemzők
Nyomaték állandó: 0,89 N.m/A 120 °C-on
Visszainduló emf állandó: 60 V/krpm 120 °C-on
Motor pólusok száma: 4.0
Rotor tehetetlenségi nyomatéka: 2,018 kg.cm²
Állórész ellenállás: 3,8 Ohm 20 °C-on
Állórész induktivitás: 9,5 mH 20 °C-on
Állórész elektromos időállandója: 4,63 ms 20 °C-on
Kapcsolási frekvencia: 8 kHz
Fék behúzási teljesítmény: 18 W
Hűtés típusa: Természetes konvekció
Mechanikai méretek
Hosszúság: 199,5 mm
Központosító gallér átmérő: 95 mm
Központosító gallér mélység: 3,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 9 mm
Rögzítőfuratok körének átmérője: 115 mm
Kompatibilitás
Termék kompatibilitás: Lexium 05, Lexium 32, Lexium 15 hajtásokkal
Hálózati fázisok száma: Háromfázisú
Maximális tápfeszültség: 480 V
