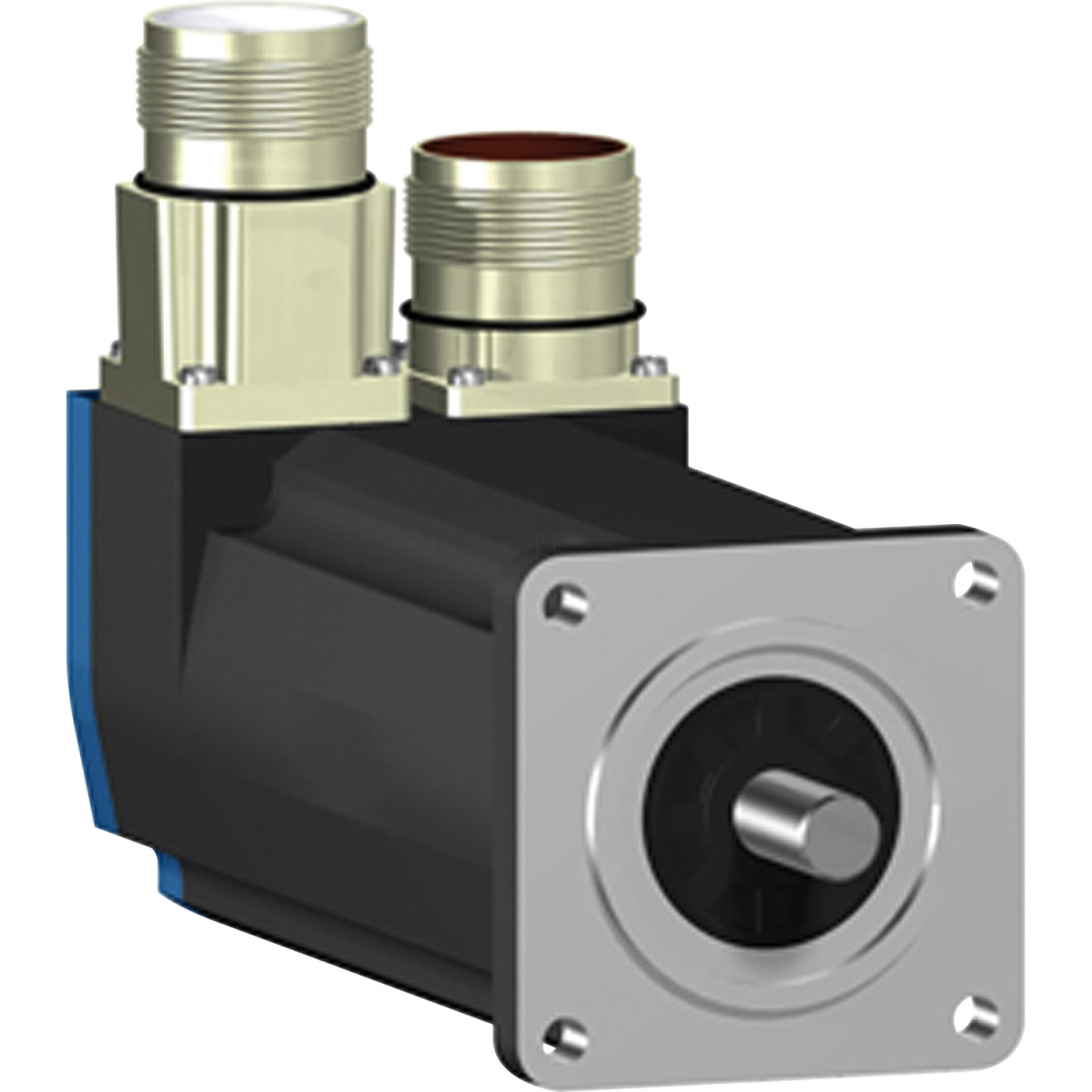

A Schneider Electric BSH0553T01A1A szervomotor a Lexium 05 sorozat része, amely kiváló teljesítményt és pontosságot biztosít automatizálási rendszerekben. Ez a kompakt, 55 mm-es méretű motor ideális olyan alkalmazásokhoz, ahol a precíz pozícionálás és a megbízható működés alapvető követelmény, például gyártósorok, csomagológépek vagy egyéb ipari berendezések esetén.
A BSH0553T01A1A modell maximális mechanikai fordulatszáma 9000 rpm, de a névleges fordulatszáma 3000 rpm. A motor folyamatos nyomatéka különböző hajtáskonfigurációkban 1,2-1,3 Nm, míg csúcsnyomatéka elérheti a 3-3,31 Nm-t is, ami kiváló dinamikus teljesítményt biztosít. Névleges kimeneti teljesítménye 350-550 W között mozog a használt hajtástól függően. A motor IP50 védettségi fokozattal rendelkezik, ami megfelelő védelmet nyújt por ellen, de vizes környezetben speciális kiegészítő védelmet igényel.
A BSH0553T01A1A technikai jellemzői közé tartozik a Single turn SinCos Hiperface visszacsatolás, amely rendkívül pontos pozicionálást tesz lehetővé 131072 pont/fordulat felbontással. A motor nem rendelkezik fékkel, és egyenes csatlakozókkal van felszerelve. A tengelyvég megmunkálása sima, hornyolás nélküli, átmérője 9 mm, hossza pedig 20 mm. A motor nemzetközi szabvány szerinti peremmel rendelkezik, centrálóperem átmérője 40 mm, mélysége 2 mm. A rögzítőfuratok száma 4, átmérőjük 5,5 mm, és 63 mm-es körön helyezkednek el.
A motor villamos jellemzői is kiemelkedőek: a nyomatékállandó 0,39 N.m/A 120 °C-on, a visszainduló elektromotoros erő állandója 22 V/krpm 120 °C-on. Az állórész ellenállása 3,1 Ohm, induktivitása 3,9 mH 20 °C-on, az elektromos időállandó pedig 2,39 ms. A motor 3 pólusú, rotor tehetetlenségi nyomatéka 0,134 kg.cm². A maximális radiális erő sebességfüggő, 1000 rpm-nél 390 N, míg 8000 rpm-nél 190 N. A motor természetes konvekcióval hűtődik, teljes hossza pedig 176,5 mm. A BSH0553T01A1A kompatibilis a Lexium 32 és Lexium 05 hajtássorozatokkal, ami rugalmasságot biztosít a rendszertervezésben.
Schneider Electric Lexium 05 - BSH0553T01A1A -BSH szervomotor, 55 mm, max 550 W, 1,2 Nm, IP50, retesz nélkül, fék nélkül, 32 szervohajtáshoz műszaki adatok
Általános adatok
Eszköz rövid neve: BSH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai fordulatszám: 9000 rpm
Névleges fordulatszám: 3000 rpm (legtöbb konfigurációban), 6000 rpm (LXM32.U90M2 esetén, 3 A, 230 V, egyfázisú)
Teljesítmény adatok
Folyamatos nyugalmi nyomaték: 1,2-1,3 N.m (konfigurációtól függően)
Csúcs nyugalmi nyomaték: 3-3,31 N.m (konfigurációtól függően)
Névleges kimeneti teljesítmény: 350-550 W (konfigurációtól függően)
Névleges nyomaték: 0,84-1,14 N.m (konfigurációtól függően)
Kompatibilitás
Termék kompatibilitás: LXM05AD17F1, LXM05AD17M2, LXM05BD17F1, LXM05BD17M2, LXM05CD17F1, LXM05CD17M2, LXM32.U90M2, LXM32.D18M2, LXM05AD17M3X, LXM05BD17M3X, LXM05CD17M3X
Mechanikai jellemzők
Tengelyvég: Horony nélküli
IP védettségi fokozat: IP50 szabvány
Sebesség visszacsatolás felbontása: 131072 pont/fordulat
Rögzítő fék: Nélkül
Rögzítési tartó: Nemzetközi szabvány szerinti perem
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő adatok
Termékcsalád kompatibilitás: Lexium 32, Lexium 05
Tápfeszültség maximum: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos nyugalmi áram: 3,1 A
Maximális folyamatos teljesítmény: 0,97 W
Maximális áram Irms: 9-11,9 A (konfigurációtól függően)
Maximális állandó áram: 11,9 A
Kapcsolási frekvencia: 8 kHz
Fizikai jellemzők
Tengely átmérő: 9 mm
Tengely hossz: 20 mm
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Motor perem mérete: 55 mm
Motor egységek száma: 3
Nyomaték állandó: 0,39 N.m/A 120 °C-on
Visszaindulási elektromotoros erő állandó: 22 V/krpm 120 °C-on
Motorpólusok száma: 3.0
Rotor tehetetlenség: 0.134 kg.cm²
Állórész ellenállás: 3.1 Ohm 20 °C-on
Állórész induktivitás: 3.9 mH 20 °C-on
Állórész elektromos időállandó: 2.39 ms 20 °C-on
Hűtés típusa: Természetes konvekció
Hosszúság: 176.5 mm
Centrálóperem átmérő: 40 mm
Centrálóperem mélység: 2 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 5.5 mm
Rögzítőfuratok körátmérője: 63 mm
Nettó tömeg: 1.76 kg
