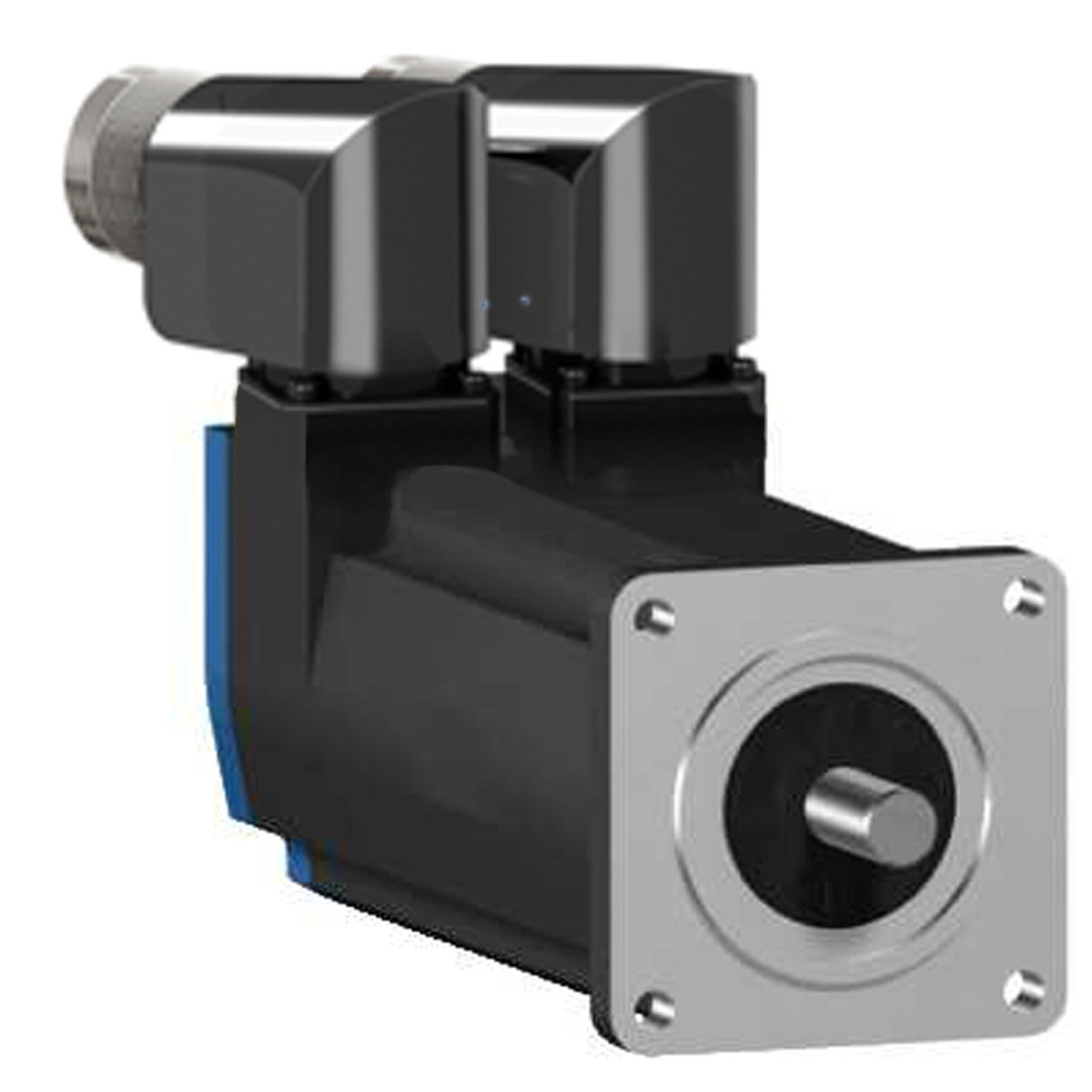

A Schneider Electric BSH0552T12A2A szervomotorja a Lexium 05 termékcsalád kimagasló teljesítményű tagja, amely tökéletes választás precíziós mozgatási alkalmazásokhoz. Ez a kompakt kialakítású, 55 mm-es peremméretű motor kiváló nyomaték-fordulatszám karakterisztikával rendelkezik, és számos különböző vezérlővel kompatibilis, beleértve a Lexium 05, Lexium 15 és Lexium 32 sorozatot is.
A BSH0552T12A2A szervomotor elsődleges műszaki paraméterei lenyűgözőek: 0,9 Nm folyamatos nyomaték mellett akár 6000 fordulat/perc névleges sebességre képes, miközben csúcsnyomatéka elérheti a 2,7 Nm-t is, típustól függően. A motor maximális mechanikai fordulatszáma 9000 rpm, ami rendkívüli rugalmasságot biztosít a különböző alkalmazásokhoz. A motor névleges teljesítménye a vezérlőtől függően 240-570 W között mozog, így széles teljesítmény-tartományban használható.
A pozicionálás pontosságát a beépített, nagy felbontású Sincos multi-turn Hiperface jeladó biztosítja, amely 131072 pont/fordulat × 4096 fordulat felbontással rendelkezik. A motortengely 9 mm átmérőjű, 20 mm hosszúságú, reteszes kialakítású, ami megkönnyíti a különböző mechanikai elemek biztonságos rögzítését. A motor IP50 védettségi fokozattal rendelkezik, ezáltal védett a por behatolása ellen. A villamos jellemzők tekintetében fontos kiemelni a 0,36 Nm/A nyomatékállandót, a 22 V/krpm ellenelektromotoros erő állandót, valamint az 5,2 Ohm állórész-ellenállást és 5,45 mH állórész-induktivitást.
A BSH0552T12A2A szervomotor számos alkalmazásban használható, ahol nagy pontosság és dinamikus teljesítmény szükséges. Kiválóan alkalmazható például csomagológépekben, félvezetőgyártó berendezésekben, nyomtatógépekben, textilipari gépekben és egyéb automatizált rendszerekben. A motor természetes konvekcióval hűtött, így nincs szükség külön hűtőrendszerre. A nemzetközi szabványnak megfelelő peremmel rendelkezik, ami megkönnyíti a beépítését különböző gépekbe. A motort forgó, derékszögű csatlakozókkal szállítják, ami növeli a telepítési rugalmasságot. Teljes hossza 154,4 mm (fék nélkül), ami kompakt beépíthetőséget tesz lehetővé a szűkebb helyekre is. A rotor tehetetlenségi nyomatéka 0,096 kg·cm², ami gyors dinamikai válaszokat eredményez.
Schneider Electric Lexium 05 - BSH0552T12A2A -BSH szervomotor, 55 mm, max 450 W, 0,8 Nm, IP50, retesszel, fék nélkül, 32 szervohajtáshoz műszaki adatok
Általános jellemzők
Eszköz rövid neve: BSH
Termék vagy komponens típus: Szervomotor
Maximális mechanikai sebesség: 9000 rpm
Nyomaték jellemzők
Folyamatos álló nyomaték: 0,9 N.m (LXM05AD10M2, 200...240 V, egyfázisú esetén)
Csúcs álló nyomaték: 1,77 N.m (LXM05AD10M2, 200...240 V, egyfázisú esetén)
Névleges nyomaték: 0,9 N.m (LXM05AD10M2, 200...240 V, egyfázisú esetén)
Teljesítmény jellemzők
Névleges kimeneti teljesítmény: 450 W (LXM05AD10M2, 200...240 V, egyfázisú esetén)
Névleges sebesség: 6000 rpm (LXM05AD10M2, 200...240 V, egyfázisú esetén)
Maximális folyamatos teljesítmény: 0,67 W
Elektromos jellemzők
Maximális áramerősség Irms: 8,8 A (LXM05AD10M2 esetén)
Maximális állandó áram: 8,8 A
Kapcsolási frekvencia: 8 kHz
Nyomaték állandó: 0,36 N.m/A 120 °C-on
Ellenelektromotoros erő állandó: 22 V/krpm 120 °C-on
Állórész ellenállás: 5,2 Ohm 20 °C-on
Állórész induktivitás: 5,45 mH 20 °C-on
Állórész elektromos időállandó: 2,04 ms 20 °C-on
Mechanikai jellemzők
Tengelyvég: Reteszes
IP védettségi fokozat: IP50 szabványos
Sebességjelző felbontás: 131072 pont/fordulat x 4096 fordulat
Tartófék: Nélkül
Rögzítő támasz: Nemzetközi szabványos perem
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Másodlagos tengely: Második tengelyvég nélkül
Tengely átmérő: 9 mm
Tengely hosszúság: 20 mm
Retesz szélesség: 12 mm
Visszacsatolás típus: Multiturn SinCos Hiperface
Motor peremméret: 55 mm
Motor alkatrészek száma: 2
Hűtés típusa: Természetes konvekció
Hosszúság: 154,4 mm
Központosító gallér átmérő: 40 mm
Központosító gallér mélység: 2 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérő: 5,5 mm
Rögzítő furatok osztókör átmérő: 63 mm
Nettó tömeg: 1,5 kg
Méretezési referencia: BSH0552T
Kiegészítő információk
Termékkompatibitás: LXM05AD10M2 200...240 V egyfázisú esetén
Hálózati fázisok száma: 3
Pontossági hiba [szög]: 1,4 °
Motor tehetetlenségi nyomaték: 0,096 kg.cm²
